Колодки задних колес заменяем в случае их повреждений, замасливания и износе накладок до толщины менее 1 мм.

Барабан заменяем при его повреждении, трещинах, а также износе рабочей поверхности до диаметра более 283 мм. Одновременно заменяем все четыре колодки задних колес.

ВНИМАНИЕ: Тормозные барабаны протачиваются в сборе со ступицами, поэтому устанавливаем снятые барабаны только на свои прежние места.

Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей.

Нельзя нажимать на педаль тормоза после снятия тормозного барабана.

Снятие тормозных колодок задних колес

Снимаем задние колеса.

Как заменить тормозной барабан и колодки задних колес Газель

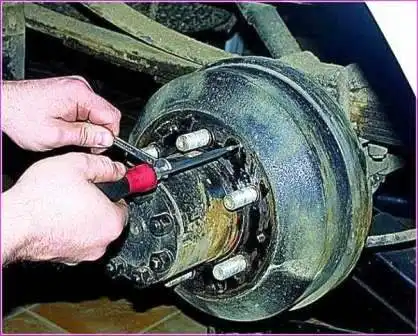

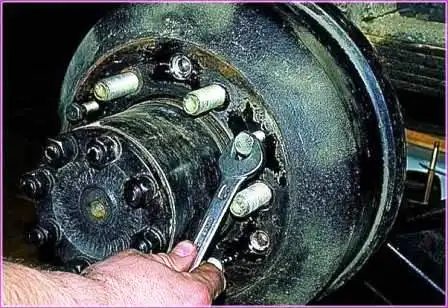

Большой шлицевой отверткой отворачиваем три винта крепления тормозного барабана к ступице.

Как заменить тормозной барабан и колодки задних колес Газель

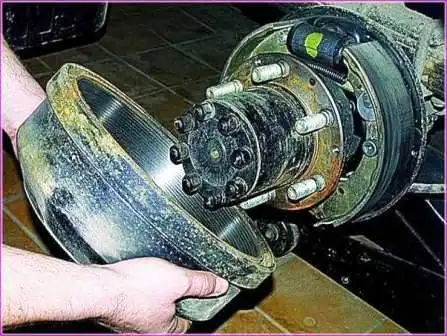

Снимаем барабан.

Как заменить тормозной барабан и колодки задних колес Газель

В случае тугой посадки или «прикипания» барабана к ступице, можно спрессовать его, ввернув три болта М10 в специальные отверстия.

Как заменить тормозной барабан и колодки задних колес Газель

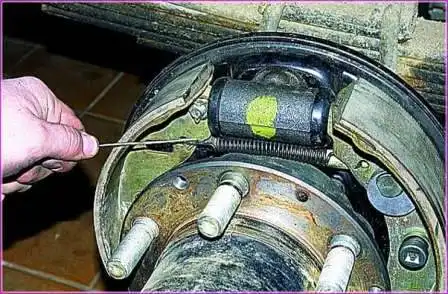

Крючком или тонкими плоскогубцами вынимаем конец стяжной пружины из отверстия в задней тормозной колодке.

Как заменить тормозной барабан и колодки задних колес Газель

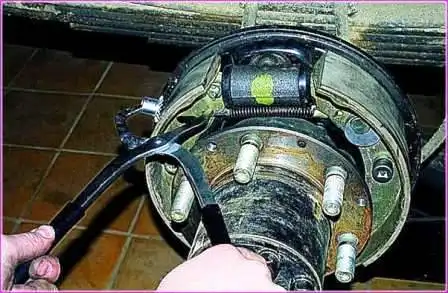

Удобнее использовать для этого специальное приспособление.

С внутренней стороны тормозного щита одной рукой нажимаем на шляпку стержня задней тормозной колодки, другой рукой на чашку, сжимая пружину.

Как заменить тормозной барабан и колодки задних колес Газель

Поворачиваем чашку пружины на 90°.

При этом прорезь на чашке совместится с наконечником оси. Снимаем чашки с пружиной.

Как заменить тормозной барабан и колодки задних колес Газель

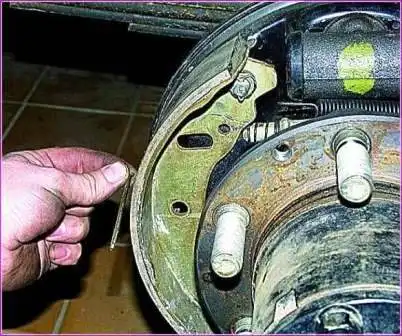

Вынимаем из отверстия в тормозном щите стержень

Как заменить тормозной барабан и колодки задних колес Газель

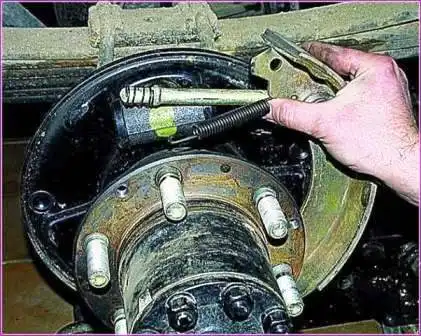

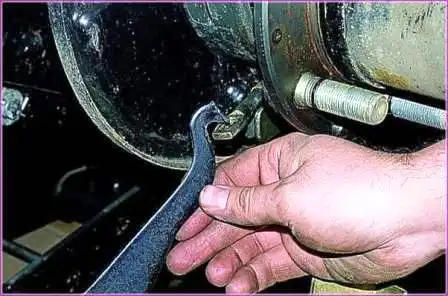

Повернув заднюю колодку, снимаем нижнюю стяжную пружину

Как заменить тормозной барабан и колодки задних колес Газель

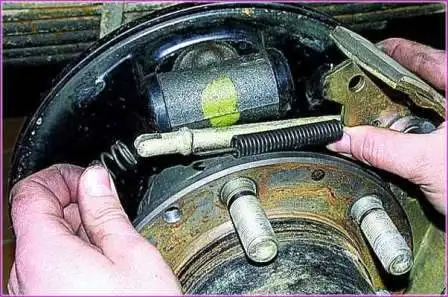

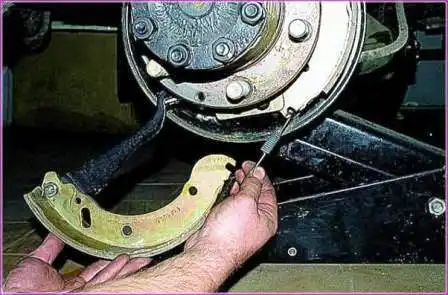

Выводим рычаг стояночного тормоза из наконечника троса.

Как заменить тормозной барабан и колодки задних колес Газель

Аналогично снимаем крепление передней тормозной колодки к тормозному щиту, и снимаем переднюю колодку.

Как заменить тормозной барабан и колодки задних колес Газель

Снимаем с колодки стяжную пружину и пружину с распорного стержня.

Как заменить тормозной барабан и колодки задних колес Газель

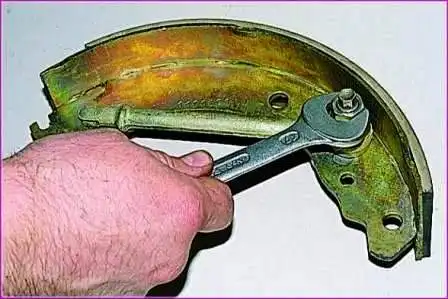

Ключом «на 17» отворачиваем гайку крепления стержня к колодке

Как заменить тормозной барабан и колодки задних колес Газель

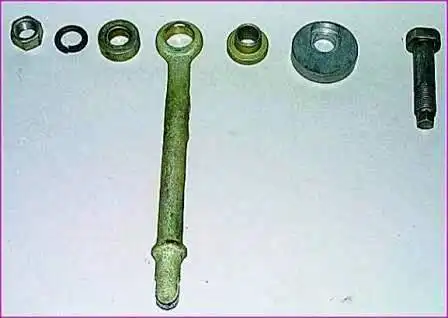

Снимаем детали механизма регулировки стояночного тормоза.

Как заменить тормозной барабан и колодки задних колес Газель

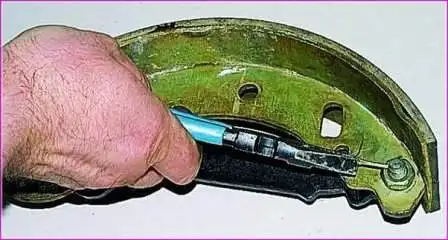

Плоскогубцами расшплинтовываем гайку крепления рычага стояночного тормоза.

Как заменить тормозной барабан и колодки задних колес Газель

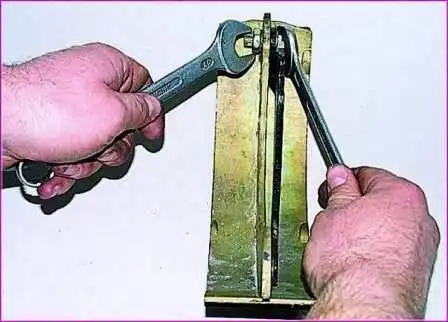

Придерживая ключом «на 17» болт крепления, таким же ключом отворачиваем гайку

Как заменить тормозной барабан и колодки задних колес Газель

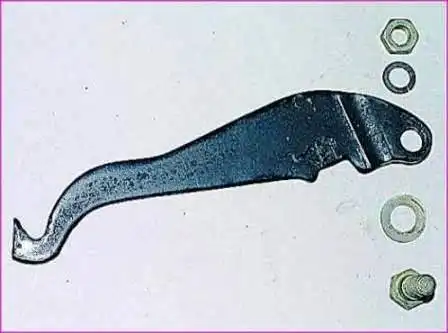

Вынимаем болт и снимаем детали крепления рычага стояночного тормоза к колодке

Установка

Переставляем снятые детали на новые колодки.

Устанавливаем новые тормозные колодки в обратной последовательности, после чего регулируем зазор между колодками и тормозным барабаном.

Устанавливаем барабан, смазав его посадочный поясок смазкой ШРУС-4 или графитной смазкой.

ВНИМАНИЕ: Тормозной барабан на ступицу устанавливается только в одном положении, так как отверстия под винты выполнены с переменным по окружности шагом.

Устанавливаем колеса и несколько раз нажимаем на педаль тормоза для самоустановки элементов тормозных механизмов.
