Снятие
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи

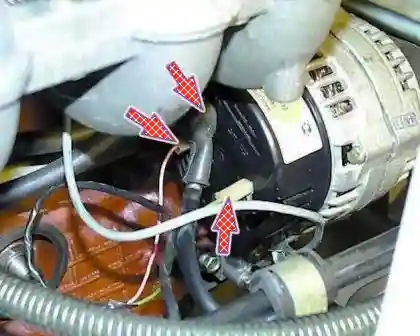

Отсоединить провода от трех клемм генератора.
Снять ремень привода генератора.

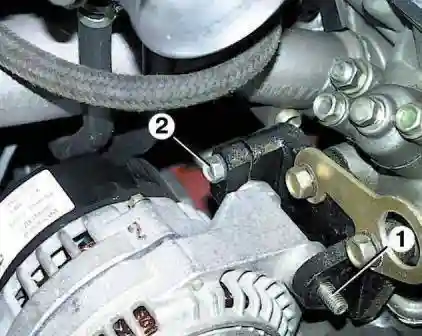

Отвернуть болт 2 нижнего крепления генератора.

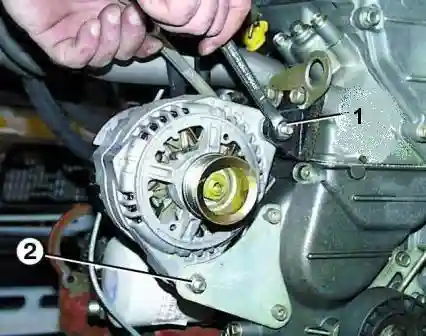

Отвернуть гайку 1 верхнего крепления, придерживая при этом болт ключом от проворачивания.
Ослабить болт 2, вынуть болт 1 и снять генератор.
Устанавливают генератор в порядке, обратном снятию.
После установки генератора отрегулировать натяжение ремня привода генератора.
Проверка и замена щеток генератора
Проверку и замену щеток можно проводить, не снимая генератор с автомобиля.
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

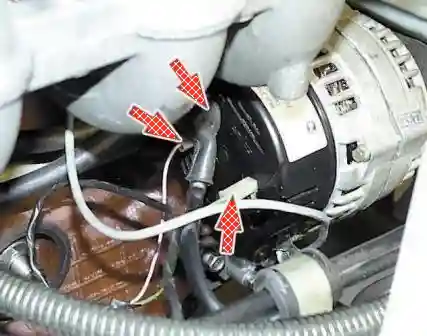

Отсоединить провода от трех клемм генератора.

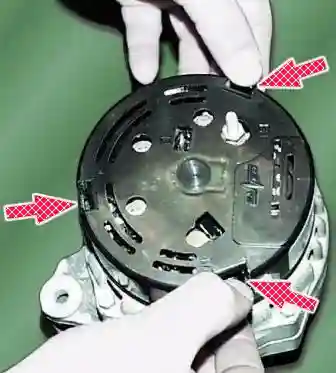

Снять заднюю крышку, отжав три защелки.

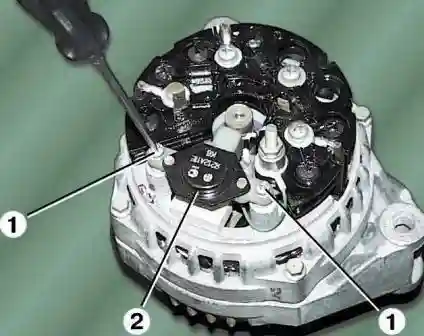

Отвернуть два винта 1 и снять щеткодержатель 2 с регулятором напряжения в сборе.
Проверить легкость перемещения щеток в щеткодержателе.
Если щетки заклинило, необходимо заменить щеткодержатель в сборе.
Замене также подлежат щетки со сколами, трещинами или другими дефектами.

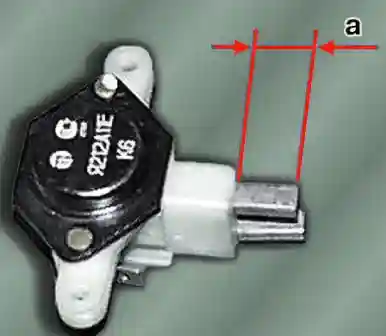

Проверить величину «а» выступания щеток из щеткодержателя.
Если величина «а» выступания щеток в свободном состоянии меньше 4,5 мм, необходимо заменить щеткодержатель в сборе.
