Указатель поворота
Замена лампы
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи
Работа по замене лампы указателя поворота проводится через переднюю часть ниши колеса, для удобного доступа надо вывернуть колесо передней частью внутрь автомобиля.
Отвернуть два болта крепления и снять грязезащитный щиток, расположенный в передней части ниши колеса.

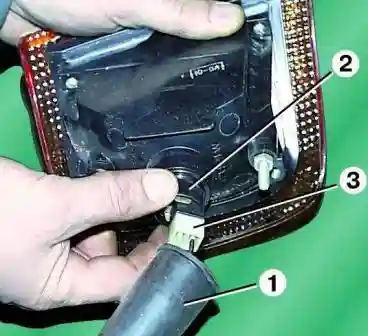

Сдвинуть резиновый защитный чехол 1.
Повернуть патрон 2 на 90° и вынуть из корпуса указателя поворота.
Для удобства можно отсоединить колодку 3 с проводами от патрона лампы.
Заменить лампу, вставить патрон в корпус указателя, повернув его на 90°, и подсоединить колодку с проводами.
Установить грязезащитный щиток и завернуть два болта его крепления.
Снятие
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
Работа по снятию указателя поворота проводится через переднюю часть ниши колеса.
Для удобного доступа вывернуть колесо передней частью внутрь автомобиля.
Отвернуть два болта крепления и снять грязезащитный щиток, расположенный в передней части ниши колеса.
Сдвинуть резиновый защитный чехол и отсоединить колодку с проводами от патрона лампы.

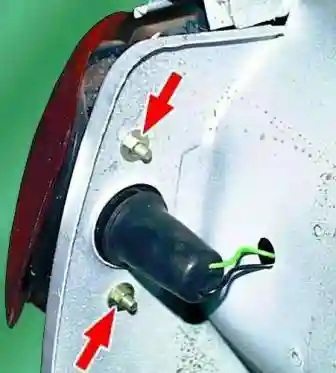

Отвернуть две гайки крепления и снять указатель
Устанавливают указатель поворота в порядке, обратном снятию.
Прерыватель указателей поворота

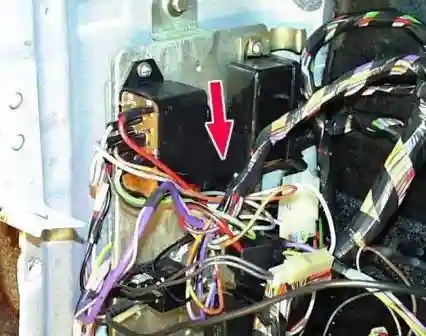

Электронный прерыватель указателя поворота типа 494.3747, или 642.3747, или 232.3747 установлен в блоке реле с левой стороны под панелью приборов.
В процессе эксплуатации прерыватель не требует технического обслуживания.
Прерыватель ремонту не подлежит и в случае выхода из строя его заменяют.
Боковой повторитель
Замена лампы
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
Сдвинуть грязезащитный резиновый чехол с внутренней стороны крыла
Вынуть патрон с лампой из корпуса.
Заменить лампу, установить патрон в корпус бокового повторителя и надвинуть грязезащитный резиновый чехол
Снятие
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

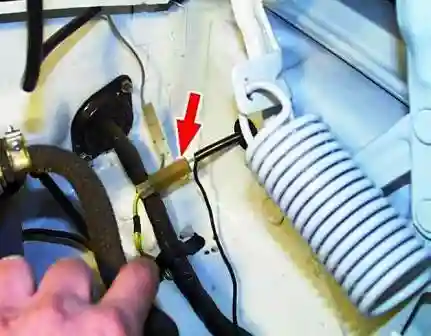

Разъединить колодки с проводами и протолкнуть колодку, идущую к лампе, с резиновой втулкой через отверстие в брызговике.
Сжать осторожно с помощью плоскогубцев лепестки крепежных пистонов корпуса бокового повторителя с внутренней стороны крыла и вынуть корпус повторителя наружу.
Устанавливают боковой повторитель в порядке, обратном снятию.
