Снятие двери

Открыть переднюю дверь.

Отсоединить провода, если на двери по комплектации установлено электрооборудование.

Снятие, установка передней двери и замена обивки ГАЗ-3110Снятие, установка передней двери и замена обивки ГАЗ-3110

Вынуть штифт 1, затем ось 3 и отсоединить рычаг 2 ограничителя от кронштейна.

Снять заглушки, отвернуть по три болта крепления петель к двери и снять дверь.

При замене необходимо снять со старой двери всю арматуру и переставить ее на новую.

Устанавливают дверь в порядке, обратном снятию. При установке ее необходимо отрегулировать.

Регулировка двери

Снятие, установка передней двери и замена обивки ГАЗ-3110

Снять обивку двери.

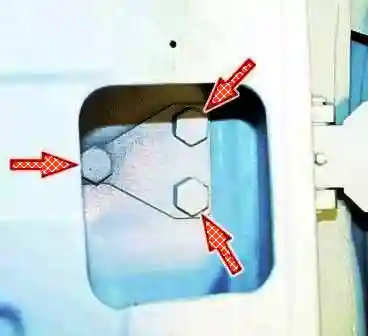

Ослабить по три болта крепления двери к петлям.

Закрыть осторожно дверь и выставить ее так, чтобы зазоры в проемах по всему периметру были одинаковыми.

Зафиксировать дверь в таком положении, подставив под нее упоры.

Затянуть болты крепления петель к двери.

Установить обивку.

Снятие, установка передней двери и замена обивки ГАЗ-3110

Если данная регулировка не обеспечивает надежность закрывания и легкость открывания двери, необходимо отрегулировать ее положение с помощью крепежа петель к стойке.

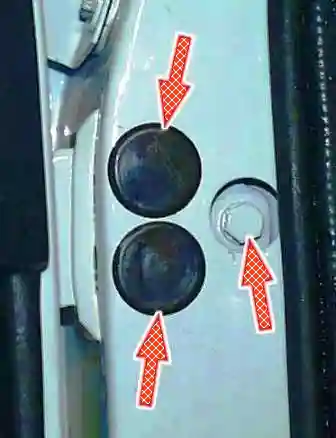

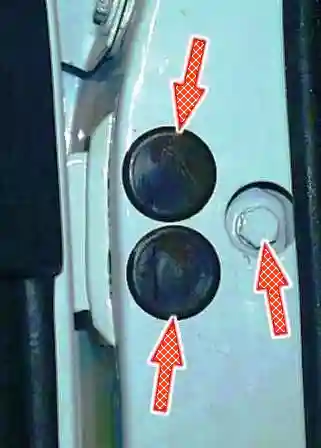

Для этого снять заглушки, ослабить крепления (по три болта для передней двери или по два винта и одному болту для задней) петель к стойке так, чтобы петли можно было перемещать с небольшим усилием.

Произвести регулировку положения петель.

После чего окончательно затянуть крепления и установить заглушки.

Снятие обивки двери

1. Открыть дверь.

2. Снять наружное зеркало заднего вида.

Снятие, установка передней двери и замена обивки ГАЗ-3110Снятие, установка передней двери и замена обивки ГАЗ-3110

Вынуть заглушку из подлокотника, поддев ее отверткой.

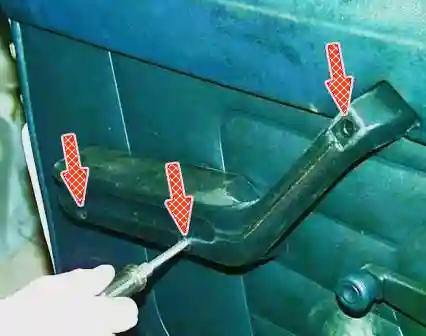

Отвернуть три винта и снять подлокотник.

Снятие, установка передней двери и замена обивки ГАЗ-3110

Снять ручку стеклоподъемника.

Для этого отжать отверткой розетку ручки и вытолкнуть фиксирующий штифт жесткой проволокой или гвоздем подходящего диаметра.

Если штифт сидит плотно, выбить его легкими ударами молотка по гвоздю.

Снятие, установка передней двери и замена обивки ГАЗ-3110Снятие, установка передней двери и замена обивки ГАЗ-3110

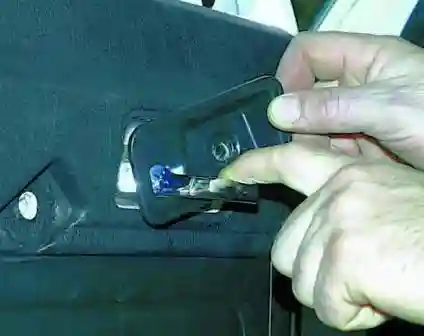

Отвернуть винт крепления розетки

Снять розетку внутренней ручки замка двери, оттянув ручку на себя.

Снятие, установка передней двери и замена обивки ГАЗ-3110Снятие, установка передней двери и замена обивки ГАЗ-3110

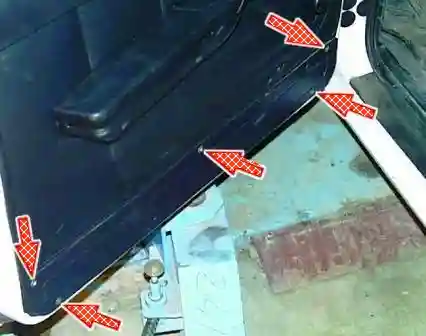

Отвернуть пять винтов крепления и снять нижнюю накладку обивки с двери.

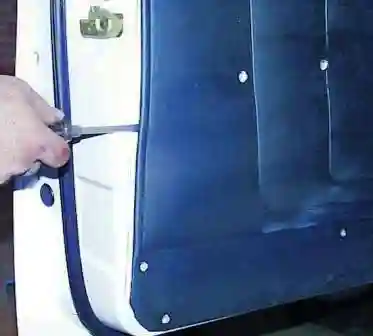

Вывести из отверстий на двери три пистона крепления обивки, отжать обивку отверткой в местах установки

Снятие, установка передней двери и замена обивки ГАЗ-3110Снятие, установка передней двери и замена обивки ГАЗ-3110

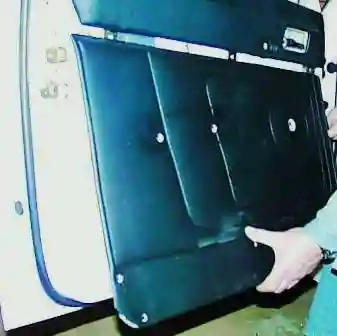

Вытянуть обивку вниз из подоконной накладки и снять ее.

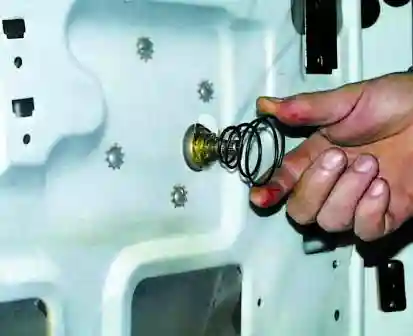

Снять пружину с валика ручки стеклоподъемника.

Снятие, установка передней двери и замена обивки ГАЗ-3110Снятие, установка передней двери и замена обивки ГАЗ-3110

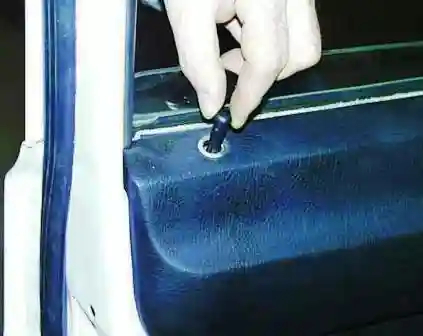

Отвернуть кнопку блокировки замка двери.

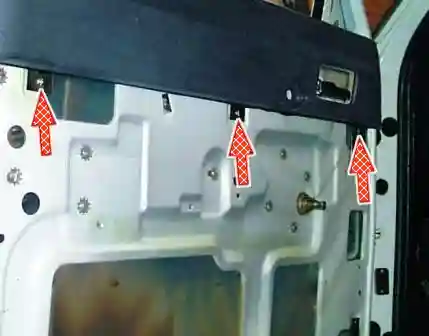

Вывернуть три винта крепления подоконной накладки.

Снятие, установка передней двери и замена обивки ГАЗ-3110Снятие, установка передней двери и замена обивки ГАЗ-3110

Отжать нижний край накладки от двери так, чтобы внутренняя ручка замка двери вышла из отверстия накладки

Снять накладку вверх.

Установка обивки

1. Установить подоконную накладку сверху так, чтобы фланец накладки вошел в проем окна двери, и передняя часть фланца зашла за направляющую на внутренней панели двери.

Для того чтобы накладка встала на место, подбить ее сверху легкими ударами кулака или резинового молотка.

Завернуть три шурупа крепления нижней части накладки к внутренней панели двери.

2. Завернуть кнопку блокировки двери.

3. Надеть пружину на валик ручки стеклоподъемника. Узкий конец пружины должен быть обращен к панели двери.

4. Завести верхнюю часть обивки под нижний край подоконной накладки, совместив при этом отверстия под валик ручки стеклоподъемника и пистонов крепления обивки.

Если обивка не входит под край накладки, нужно слегка отжать отверткой нижний край подоконной накладки.

Вдавить пистоны крепления обивки в отверстия панели двери.

5. Установить нижнюю накладку обивки и завернуть пять винтов ее крепления.

6. Оттянув внутреннюю ручку замка двери на себя, надеть на нее розетку и вставить розетку в отверстие подоконной накладки двери.

Вдавить розетку так, чтобы ее фиксирующие выступы вошли в зацепление с накладкой, и завернуть винт крепления розетки.

7. Вставить в ручку стеклоподъемника фиксирующий штифт, при необходимости придерживая его пальцем от выпадения.

Надеть на валик розетку и ручку стеклоподъемника. Прижать розетку так, чтобы была видна проточка на валике.

Сдвинуть ручку стеклоподъемника на валике так, чтобы штифт совпал с проточкой на валике.

Вдавить штифт жесткой проволокой или гвоздем заподлицо с поверхностью ручки.

8. Установить подлокотник, завернуть три винта его крепления и установить заглушку.

9. Установить наружное зеркало заднего вида.
