Снятие крышки

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

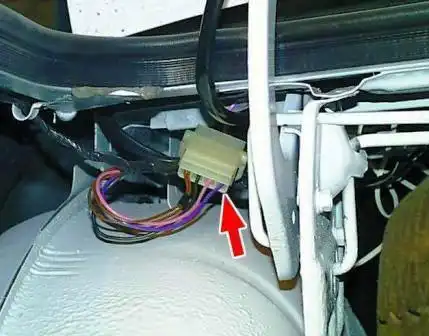

Разъединить колодку с проводами.

Снятие крышки багажника

2. Разъединить колодку с проводами.

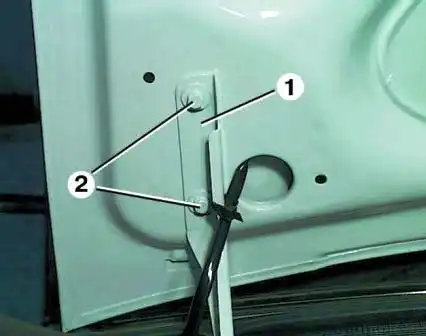

3. Промаркировать расположение кронштейнов 1 петель относительно крышки багажника, обведя их, например, фломастером.

Отвернуть по два болта 2 крепления крышки багажника к петлям с каждой стороны.

4. Снять крышку багажника. Желательно это делать вдвоем, так как крышка довольно тяжелая.

Устанавливают крышку багажника в порядке, обратном снятию.

При этом, если устанавливают старую крышку, необходимо выставить ее по ранее сделанным меткам перед окончательной затяжкой болтов крепления.

В противном случае положение крышки багажника надо отрегулировать.

Регулировка крышки багажника

1. Открыть крышку багажника.

Регулировка крышки багажника

Регулировка крышки багажника

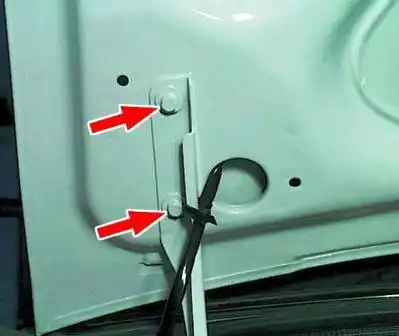

2. Ослабить по два болта крепления крышки к петлям с каждой стороны.

3. Прикрыв крышку, установить ее так, чтобы зазоры между крышкой и крыльями были одинаковые с обеих сторон, а зазор между панелью задка и передней частью крышки был равномерным на всем протяжении.

4. Приподнять осторожно крышку и затянуть окончательно болты ее крепления.

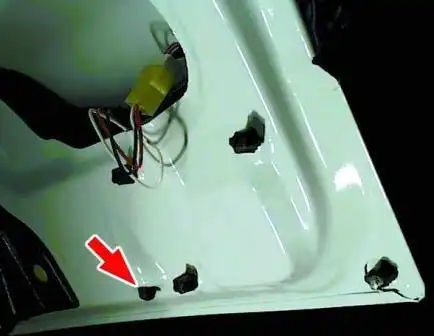

5. Регулируют крышку багажника по высоте, изменяя высоту двух регулировочных буферов.

Высоту регулировочного буфера изменяют вкручиванием или закручиванием.

Регулировочные буфера должны быть установлены так, чтобы поверхность крышки совпадала с поверхностью крыльев.

6. Проверить легкость открывания и надежность закрывания замка крышки багажника.

Торсион петли крышки багажного отделения

Снятие

1. Открыть крышку багажного отделения и зафиксировать ее в этом положении, установив распорку.

Торсион петли крышки багажного отделения

Торсион петли крышки багажного отделения

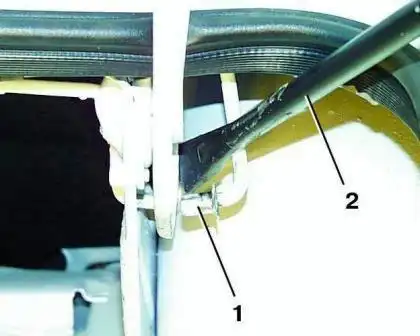

2. Вывести монтажной лопаткой 2 подвижной конец торсиона из петли крышки багажного отделения.

Вынуть втулку 1, если она не осталась на конце торсиона.

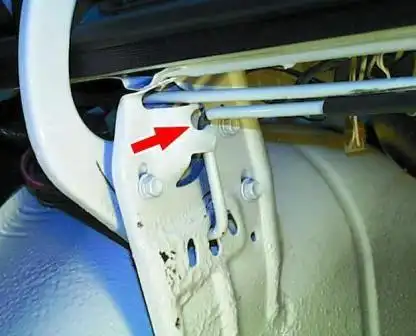

3. Повернуть торсион так, чтобы с противоположной стороны угол торсиона вышел из прорези стойки петли.

Вынуть конец торсиона из кронштейна и снять торсион.

Устанавливают торсион петли крышки багажного отделения в порядке, обратном снятию.

Для регулировки жесткости торсиона сделаны три отверстия.

Изношенные втулки торсиона необходимо заменить и при установке нанести на них смазку ЦИАТИМ–201.

Замок крышки багажника

Снятие

Снятие замка крышки багажника

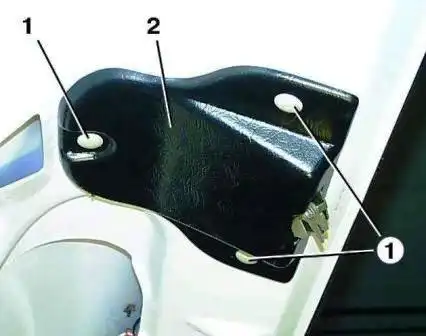

1. Вынуть пистоны 1 крепления

с помощью отвертки и снять накладку 2 замка.

Снятие замка крышки багажника

Снятие замка крышки багажника

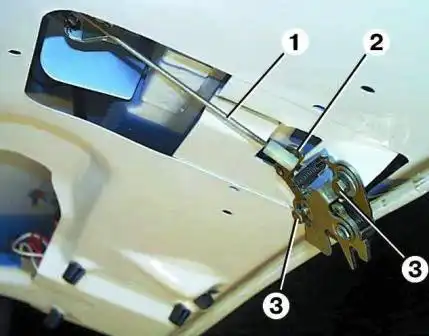

2. Отсоединить тягу 1 от рычага 2 замка, отжав ее отверткой.

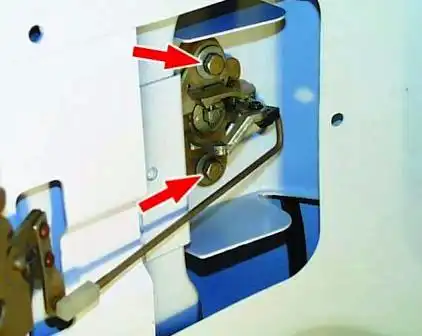

Отвернуть два болта 3 крепления и снять замок.

3. Отвернуть два болта крепления и снять привод замка вместе с тягой.

Снять уплотнитель привода замка.

Устанавливают замок крышки багажника в порядке, обратном снятию.

Перед установкой выключатель замка промыть бензином, просушить и смазать машинным маслом.

Регулировка

1. Снять накладку и ослабить два крепежных болта замка.

Сдвинуть замок вверх, если крышка закрывается с зазором, или вниз, если крышка не закрывается.

Затянуть болты крепления замка.

Закрыть крышку и проверить отсутствие зазора между защелкой и рычагом замка (крышка должна быть плотно закрыта).

В противном случае повторить регулировку. Установить накладку.

2. Для продольной регулировки положения защелки допускается ставить под нее компенсационную прокладку.
