Если заменялась хотя бы одна из деталей заднего моста, влияющих на величину монтажного размера, то необходимо подобрать регулировочное кольцо вала ведущей шестерни

Запрессовать наружные кольца подшипников вала ведущей шестерни в картер заднего моста.

Установить на вал ведущей шестерни задний подшипник, вставить ведущую шестерню в картер заднего моста и установить передний подшипник.

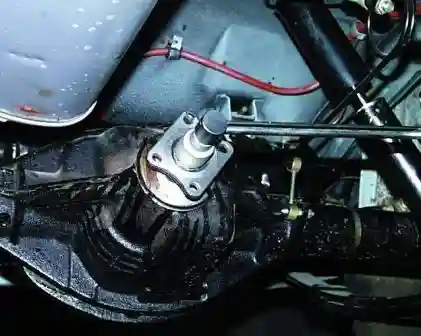

Установить фланец ведущей шестерни. Завернуть гайку, проворачивая вал за фланец, чтобы тела качения подшипников встали на свои места

Установить фланец ведущей шестерни. Завернуть гайку, проворачивая вал за фланец, чтобы тела качения подшипников встали на свои места.

Гайка затягивается так, чтобы момент проворачивания новых подшипников составлял 1,75–2,25 Нм (0,175–0,225 кгс·м).

Установка оправки для регулировки зацепления шестерен

Замерить расстояние А от торца ведущей шестерни до заднего торца картера заднего моста. Установить оправку 1 длиной 190 мм и диаметром 90 –0,01 «нижний предел» в посадочные места подшипников дифференциала.

Установить крышки подшипников дифференциала и затянуть болты крепления моментом 90–100 Нм (9,0 – 10,0 кгс·м).

Замерить расстояние В от оправки до заднего торца картера заднего моста.

Вычислить размер М от торца ведущей шестерни до оси дифференциала по формуле М = А – В – D/2, где А — расстояние А от торца ведущей шестерни до заднего торца картера заднего моста, мм; В — расстояние от оправки до заднего торца картера заднего моста, мм; D — диаметр оправки, равный 90 мм.

Вычислить толщину Т регулировочного кольца как разницу между фактическим размером М и монтажным размером, равным 65 мм.

Следует учесть величину поправки Р монтажного размера, указанной на торце ведущей шестерни, с соответствующем знаком: Т = М – 65 – Р, где М — размер от торца ведущей шестерни до оси дифференциала, мм; Р — величина поправки монтажного размера, мм.

Следует учесть, что величина поправки Р может быть со знаком «+» или «–» и в формулу должна подставляться со своим знаком, т.е. при величине поправки со знаком «+» ее вычитают, а со знаком «–» — прибавляют.

Подобрать регулировочное кольцо из ремонтного набора вычисленной толщины (Т±0,02) мм из поставляемых в запчасти 22 групп.

Номер группы указан на регулировочном кольце.

Снять оправку. Вынуть ведущую шестерню из картера заднего моста, отвернув гайку крепления и сняв фланец ведущей шестерни.

Спрессовать с вала ведущей шестерни задний подшипник, установить подобранное регулировочное кольцо и снова напрессовать задний подшипник.

Установить ведущую шестерню в картер заднего моста.

Подобрать распорное кольцо преднатяга переднего подшипника. Распорное кольцо устанавливают между буртиком вала и внутренним кольцом переднего подшипника.

В запчасти поставляют 47 групп распорных колец толщиной от 4,05 до 5,43 мм через каждые 0,03 мм.

Подбирают распорное кольцо таким образом, чтобы момент проворачивания подшипников вала ведущей шестерни составлял 1,5–2,5 Нм (0,15–0,25 кгс·м) при установленном фланце и гайке, затянутой моментом 160–200 Нм (16–20 кгс·м).

При затягивании гайки необходимо проворачивать вал за фланец, чтобы тела качения подшипников встали на свои места.

После подборки распорного кольца окончательно установить передний подшипник на место.

Смазать рабочую кромку сальника фланца ведущей шестерни и запрессовать его заподлицо с торцом картера.

Установить фланец ведущей шестерни и завернуть гайку его крепления моментом 160–200 Нм (16–20 кгс·м).

Установить шплинт и еще раз проверить момент проворачивания подшипников.

Установить дифференциал с подшипниками в картер заднего моста и вставить регулировочные гайки в резьбу так, чтобы они касались подшипников.

Установить крышки подшипников в соответствии с маркировкой и завернуть болты их крепления так, чтобы регулировочные гайки свободно вращались.

Установить стойку с индикатором

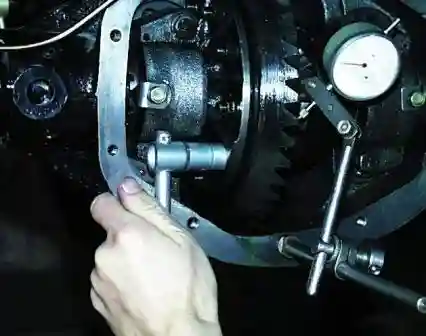

Установить стойку с индикатором. При этом ножка индикатора должна касаться поверхности зуба около наружного торца ведомой шестерни и быть направлена по радиусу к поверхности зуба.

Определить величину получившегося бокового зазора, для чего выбрать зазор между шестернями главной передачи поворотом на некоторый угол в одну из сторон вращения ведомой шестерни до упора и выставить шкалу индикатора на ноль.

Замерить индикатором величину бокового зазора, покачивая ведомую шестерню до упора вокруг оси в обе стороны.

Замеры проводить не менее чем на восьми равно отстоящих друг от друга точках шестерни.

При каждом замере рекомендуется блокировать от проворачивания ведущую шестерню. Боковой зазор должен быть в пределах 0,15–0,25 мм.

Если боковой зазор не попадает в эти пределы, необходимо регулировочными гайками переместить шестерню в требуемом направлении.

Отрегулировать подшипники дифференциала

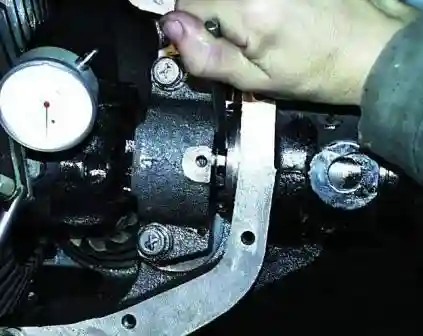

Отрегулировать подшипники дифференциала. Для этого установить индикатор и с помощью регулировочных гаек выставить осевой зазор в подшипниках около 0,05 мм.

Затем обеспечить необходимый преднатяг подшипников с помощью регулировочных гаек на величину фактически измеренного осевого люфта, прибавив к этой величине 0,1 мм для подшипников с пробегом менее 10 тыс. км и 0,05 мм для подшипников с пробегом более 10 тыс. км.

При этом поворот одной регулировочной гайки относительно другой на один паз соответствует перемещению вдоль оси на 0,03 мм.

Еще раз проверить и при необходимости отрегулировать боковой зазор.

Для уменьшения зазора гайку со стороны ведомой шестерни необходимо затягивать и в то же время отпускать противоположную гайку на одинаковое количество пазов, для увеличения зазора действия прямо противоположны.

При этом всегда необходимо отпускать гайки на один паз больше, чем требуется, а затем затягивать на один паз.

Затянуть окончательно болты крепления крышек подшипников дифференциала моментом 90–100 Нм (9–11 кгс·м).

Проверить еще раз боковой зазор и при необходимости отрегулировать.

Отрегулировать зацепление шестерен главной передачи можно также по пятну контактов зубьев шестерен.

Этот метод более трудоемкий, но в то же время по нему можно получить наилучший результат зацепления шестерен главной передачи.

Установить стопорные пластины регулировочных гаек и завернуть болты из крепления.

Конструкция моста ГАЗ-3110

Вычислить толщину регулировочного кольца 1 и установить ведущую шестерню вместе с подобранным кольцом в картер.

При этом распорное кольцо 26 подбирают только после окончательной установки шестерен главной передачи.

Установить дифференциал с ведомой шестерней и отрегулировать подшипники дифференциала.

Нанести тонкий слой долго сохнущей густой грунтовки на все зубья ведущей шестерни

Провернуть на один оборот в обе стороны ведущую шестерню

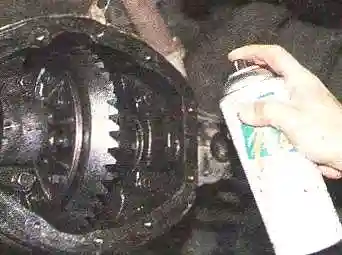

Нанести тонкий слой долго сохнущей густой грунтовки на все зубья ведущей шестерни.

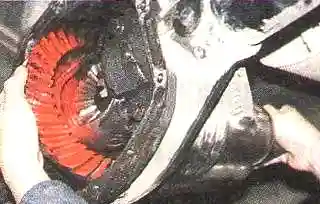

Провернуть на один оборот в обе стороны ведущую шестерню.

Внимательно осмотреть все зубья ведущей шестерни с обеих сторон.

В местах контакта шестерен грунтовка будет стерта.

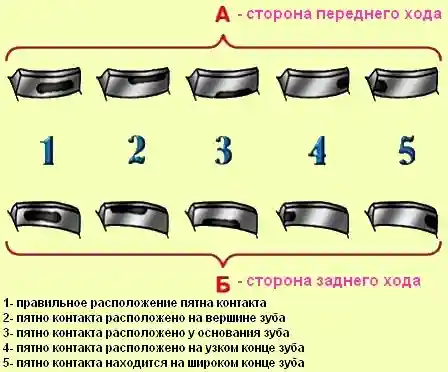

Схема регулировки главной передачи по пятну контакта

При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в центре зуба ведущей шестерни.

Если пятно контакта расположено на верхней кромке зуба, необходимо ведущую шестерню сдвинуть в сторону ведомой.

Для этого надо подобрать и установить регулировочное кольцо 28 большей толщины.

Если пятно контакта расположено у основания зуба, то необходимо ведущую шестерню отодвинуть от ведомой.

Для этого надо подобрать и установить регулировочную шайбу 1 меньшей толщины.

Если пятно контакта расположено у переднего торца зуба, то необходимо ведомую шестерню отодвинуть от ведущей.

Для этого регулировочную гайку 5 со стороны ведомой шестерни необходимо отворачивать на требуемое количество пазов и в то же время затягивать противоположную гайку на то же количество пазов.

При этом всегда необходимо отворачивать гайку на один паз больше, чем требуется, а затем дотягивать ее на один паз.

Если пятно контакта расположено у заднего торца зуба, то необходимо ведомую шестерню сдвинуть к ведущей.

Для этого регулировочную гайку 5 со стороны ведомой шестерни необходимо затягивать на требуемое количество пазов и в то же время отворачивать противоположную гайку на то же количество пазов.

При этом всегда необходимо отворачивать гайку на один паз больше, чем требуется, а затем дотягивать ее на один паз.

Из-за неточности изготовления шестерен пятно контакта на разных зубьях может «гулять». Поэтому необходимо выставить шестерни так, чтобы расположение пятна контакта на всех зубьях приближалось к правильному положению.

Повторять действие 30 до тех пор, пока не будет получен требуемый результат. При этом при каждой проверке надо восстанавливать грунтовой слой на зубьях.

После регулировки окончательно собрать задний мост.

Через заливное отверстие залить в картер главной передачи 1,65 л масла для трансмиссии.
