В статье рассмотрим разборку и сборку генератора 1631-3701
Снимаем генератор с двигателя.

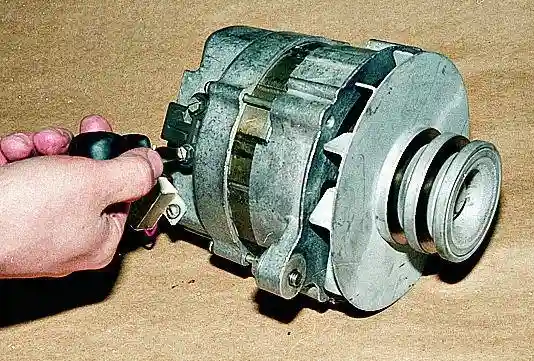

Отворачиваем два винта крепления щеткодержателя.

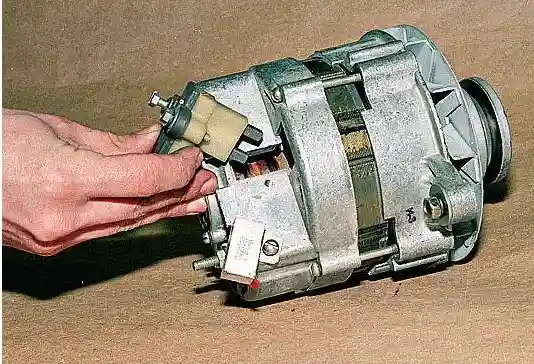

Снимаем его (для замены, щеток генератор с двигателя не снимаем).

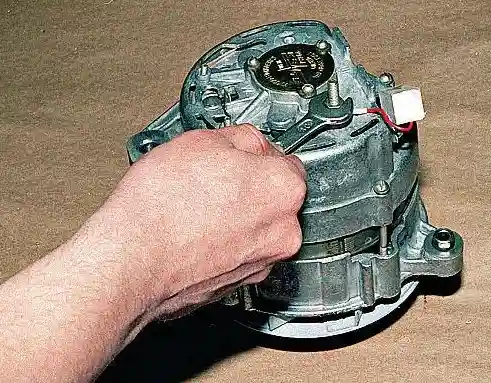

Ключом «на 10» отворачиваем гайку контактного болта.

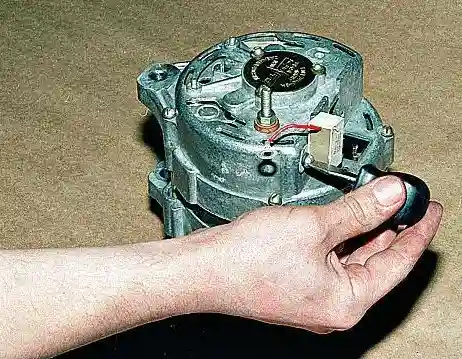

Отворачиваем винт крепления и снимаем конденсатор.

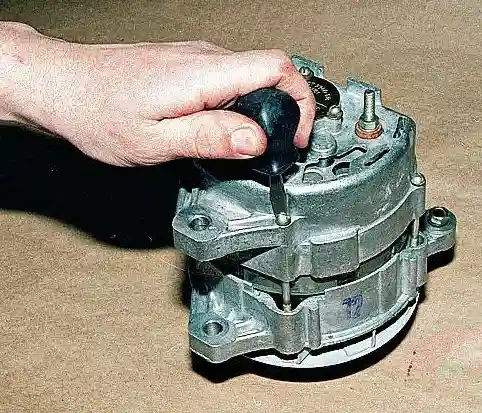

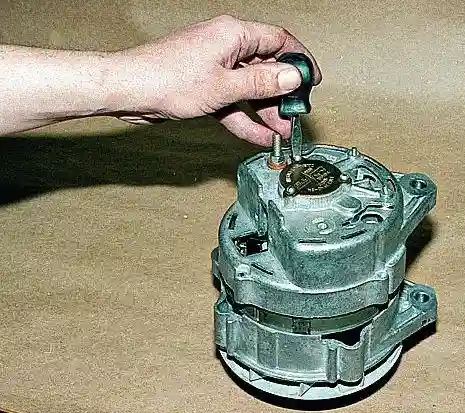

Отворачиваем четыре винта, стягивающие крышки генератора.

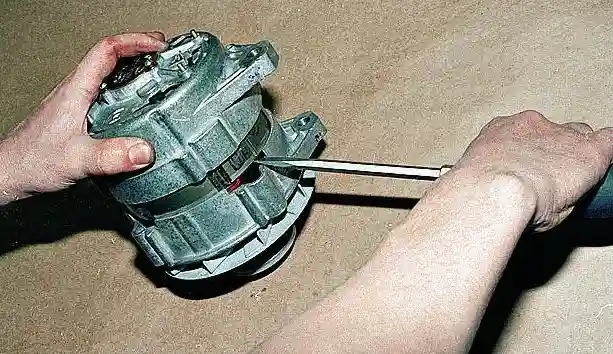

Поддев отверткой, снимаем заднюю крышку в сборе со статором.
Если таким способом разобрать генератор не удается, отворачиваем три винта крепления крышки подшипника.
Удерживая генератор на весу за статор, и ударяя по подшипнику через оправку из мягкого металла, спрессовываем заднюю крышку

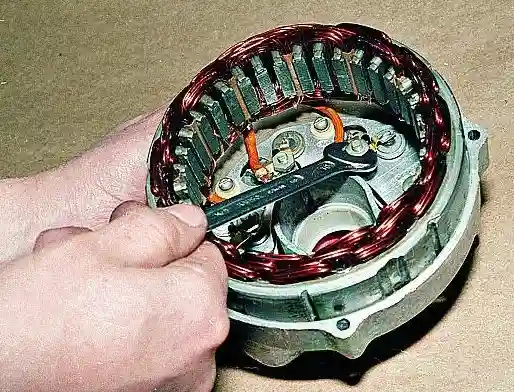

Ключом на 10 отворачиваем три гайки крепления вывода.

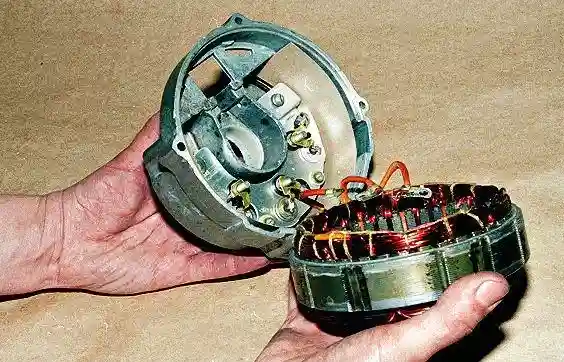

Вынимаем статор из крышки.

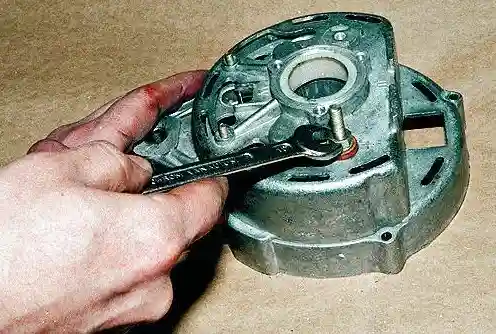

Ключом на 10 отворачиваем гайку

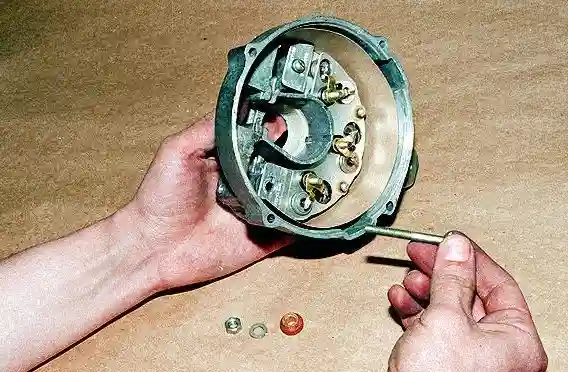

Сняв изоляционную шайбу, вынимаем контактный болт.

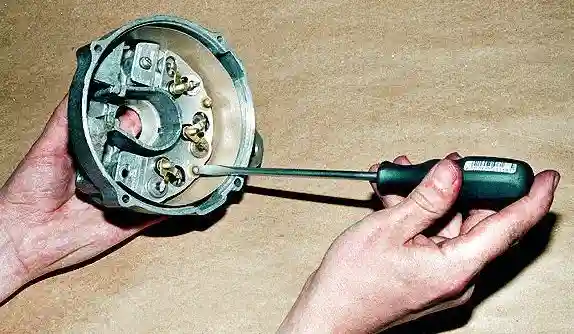

Отворачиваем три винта крепления выпрямительного блока к крышке.

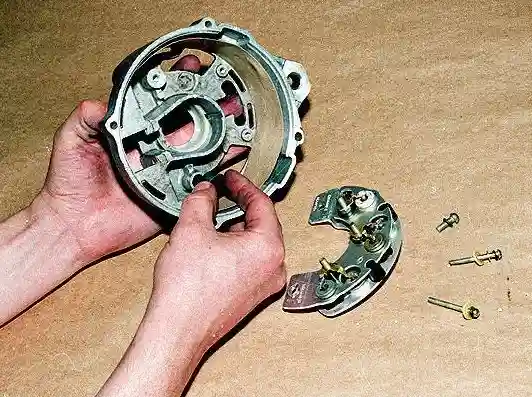

Вынув блок, извлекаем изоляционную втулку

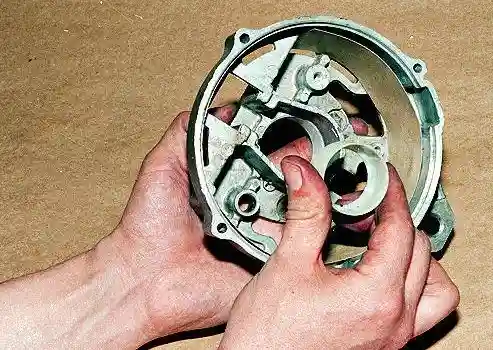

Из задней крышки генератора выпрессовываем пластмассовую втулку подшипника

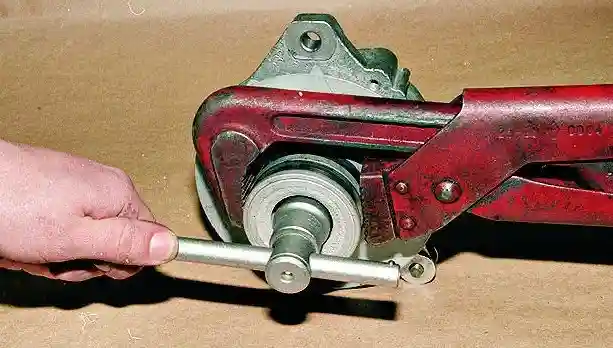

Удерживая шкив генератора газовым ключом, головкой на 24 отворачиваем гайку.
Дальнейшую разборку и проверку смотрим на примере Ремонт генератора 9422.3701 ГАЗ-3110
