Проверить боковой люфт в шарнире. Для этого установить прямо колеса автомобиля
При этом помощник должен положить руку на шаровой шарнир, и если ощущается люфт, необходимо проверить состояние деталей шарнира
При отсутствии износа конического гнезда тяги и шарового пальца достаточно подтянуть гайку крепления моментом 40–50 Нм (4,0–5,0 кгс·м).
Если есть износ, заменить дефектные детали.
Проверить осевой люфт в шарнире. Для этого энергично покачать рулевую тягу вдоль оси шарнира.

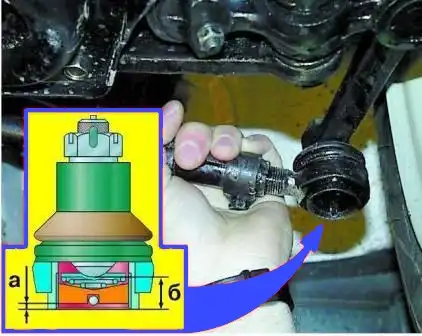

Если обнаружен люфт, вынуть шплинт, ввернуть заглушку до упора и замерить расстояние «а» от заглушки до торца корпуса шарнира.
Если величина «а» утопания заглушки будет менее 5,5 мм, то шарнир можно отрегулировать, если более — вывернуть заглушку, вынуть пружину с опорной пятой и измерить расстояние «б» от пальца до торца корпуса шарнира.
Если размер «б» будет не более 16 мм, необходимо промыть все детали шарнира, собрать шарнир, заложить в него свежую смазку и отрегулировать.
Если размер «б» превышает указанную величину, шарнир заменить.
Замена
1. Выпрессовать палец шарового шарнира из бобышки сопрягаемой тяги или рычага.
2. Снять резиновый уплотнитель шарнира.
3. Навернуть на палец гайку крепления заподлицо с торцом пальца, чтобы не повредить резьбу пальца при выпрессовке.
Выпрессовать шарнир из бобышки тяги или рычага.
4. Снять резиновый уплотнитель с нового шарового шарнира.
В шарнир и уплотнитель заложено требуемое количество смазки. При установке шарнира следить, чтобы в него и в уплотнитель не попала грязь.
5. Запрессовать шарнир до упора в бобышку тяги или рычага.
6. Установить уплотнитель, при этом наружные кромки уплотнителя шарового шарнира рулевой тяги надеть на буртик бобышки рулевой тяги.
Регулировка

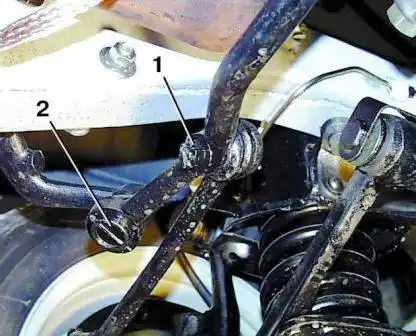

1. Вынуть шплинт 1 и завернуть заглушку 2 до упора.
Отвернуть заглушку на один оборот для внешних шарниров рулевых тяг или на пол-оборота для внутренних шарниров рулевых тяг, шарниров тяги сошки и маятникового рычага.
Затем отвернуть заглушку до первого совмещения прорези заглушки с отверстием в корпусе под шплинт.
Установить шплинт.
Заполнение смазкой рулевого шарнира
Заполнять смазкой шаровой шарнир рекомендуется при установленных тягах на автомобиле.
1. Очистить шаровой шарнир от грязи.
2. Вынуть шплинт 1, вывернуть заглушку 2, вынуть пружину и пяту.
Вложить в шарнир смазку Литол–24 и ввернуть до упора заглушку, нажимая при этом на конец тяги так, чтобы в образовавшийся зазор между пальцем и корпусом подшипника смазка прошла в резиновый уплотнитель.
После этого вывернуть заглушку, собрать шарнир и отрегулировать его.
