Генератор устанавливают на двигатели модели ЗМЗ - 402

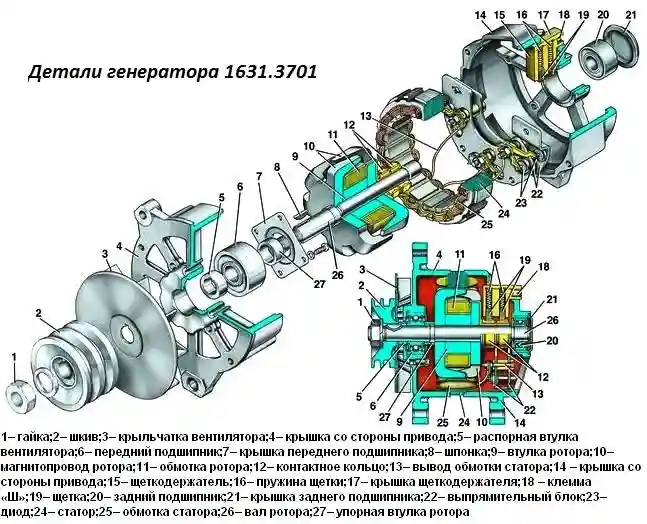

Генератор 1631.3701 — трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах
Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.
Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в шариковых подшипниках, установленных в крышках.
Смазка в подшипники заложена на весь срок службы генератора.
Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку.
Передний подшипник установлен с внутренней стороны передней крышки и поджат шайбой с четырьмя винтами.
В статоре генератора две трехфазные обмотки, выполненные по схеме «звезда» и подключенные параллельно друг другу.
Выпрямитель — мостовой схемы, состоит из шести диодов. Они запрессованы в две подковообразные алюминиевые пластины-держатели.
Пластины объединены в выпрямительный блок, закрепленный внутри задней крышки генератора.
На роторе расположены обмотки возбуждения генератора.
Выводы обмоток припаяны к двум медным контактным кольцам на валу ротора.
Питание к ним подводится через две угольные щетки, установленные в щеткодержателе.
Генератор работает совместно с регулятором напряжения, который закреплен на брызговике правого лонжерона под расширительным бачком.
При выходе регулятора из строя, его заменяют.
для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех, между «+» и «массой» генератора включен конденсатор.
Внутренние обмотки генератора и выпрямительный блок охлаждаются воздухом через окна в крышках от центробежного вентилятора, установленного на валу ротора.
Техническая характеристика генератора 1631.3701
Напряжение номинальное 14 вольт
Максимальный ток 65 ампер
Регулируемое напряжение 13—15 вольт
Сопротивление обмотки возбуждения 2,5 Ом
