В статье рассмотрим снятие и разборку тормозного цилиндра задних колес
Снятие
1. Снять тормозной барабан.

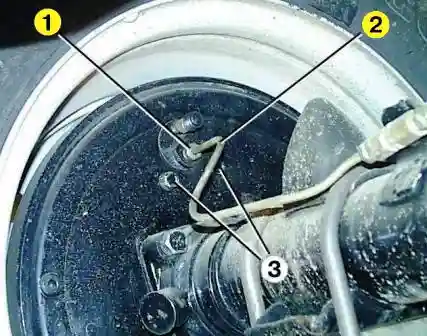

2. Отвернуть с обратной стороны тормозного щита гайку 1 крепления трубки и отсоединить трубку 2 от штуцера колесного тормозного цилиндра.
Заглушить отверстие трубки.
Отвернуть два болта 3 крепления и снять колесный тормозной цилиндр.
Разборка

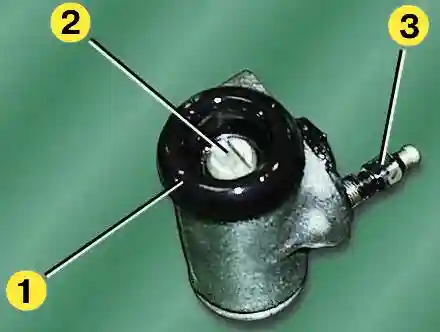

Подцепить отверткой и снять защитные колпаки 1 с обеих сторон цилиндра с пенополиуретановыми прокладками.
Повернуть поршни 2 на 90° в любую сторону и вынуть из цилиндров.
Вывернуть при необходимости клапан прокачки 3.
Осмотр и дефектовка деталей колесного тормозного цилиндра
1. Промыть детали колесного тормозного цилиндра чистой тормозной жидкостью и просушить.
2. Зеркало цилиндра не должно иметь рисок, раковин и очагов коррозии.
При наличии данных дефектов цилиндр необходимо заменить.
На резьбовых частях цилиндра не должно быть механических повреждений.
3. Манжеты колесного цилиндра должны быть упругими и эластичными.
Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски необходимо заменить.
4. Поверхности поршней, контактирующие с зеркалом цилиндра, не должны иметь следов одностороннего износа.
В противном случае рекомендуется заменить колесный цилиндр.
5. Резьба наконечника тормозной трубки не должна иметь механических повреждений.
Штуцер наконечника не должен иметь трещин и следов видимой деформации.
Сборка
1. Смазать внутреннюю поверхность цилиндра новой тормозной жидкостью.
2. Смазать поршни с манжетами новой тормозной жидкостью и вставить их в цилиндр так, чтобы выступы на задних концах поршней вошли в пазы упорных колец.
Повернуть поршни на 90°.
Смазать новой тормозной жидкостью защитные кольца и установить их в цилиндр до упора в поршни.
Вывернуть наружные кромки защитных колпаков наизнанку и установить их внутренней кромкой в пазы на поршнях.
Заправить наружные кромки защитных колпаков в наружные проточки на цилиндре.
Установка
Устанавливают тормозной колесный цилиндр в порядке, обратном снятию. Затянуть болты крепления колесного цилиндра моментом 8–18 Нм (0,8–1,8 кгс·м).
После установки необходимо прокачать ремонтируемый тормозной механизм.
