В статье рассмотрим замену ламп, снятие и регулировку фары автомобиля ГАЗ-3110

Замена лампы фары

Отсоединить провод от «минусовой» клеммы аккумуляторной батареи

Фары автомобиля ГАЗ-3110Фары автомобиля ГАЗ-3110

Повернуть в любую сторону и снять крышку 1 корпуса фары

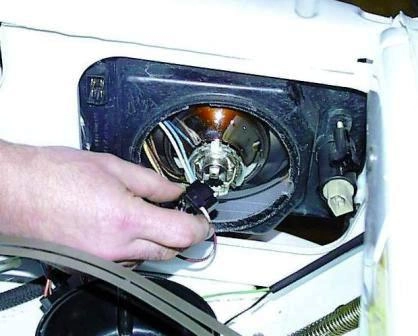

Отсоединить колодку с проводами от патрона лампы

Фары автомобиля ГАЗ-3110

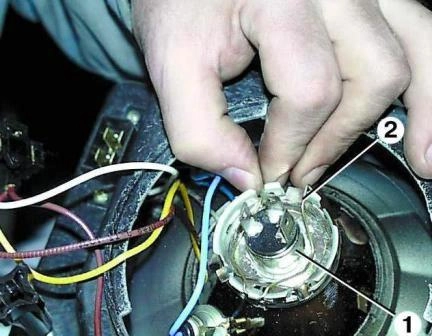

Отжать пружинную скобу 2. Вынуть патрон 1 с лампой

Заменить лампу, вставить патрон на место и зафиксировать его пружинной скобой.

При установке галогеновой лампы, чтобы продлить ее срок службы, нельзя касаться пальцами колбы, брать лампу за колбу необходимо только в чистых перчатках или с помощью чистой тряпки.

Подсоединить к патрону колодку с проводами и установить крышку корпуса фары.

Замена лампы габаритного света

Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

Повернуть в любую сторону и снять крышку корпуса фары.

Фары автомобиля ГАЗ-3110

Вынуть патрон, повернув его на 90°.

Заменить лампу, вставить патрон на место и повернуть на 90°.

Установить крышку корпуса фары.

Снятие фары

Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

Фары автомобиля ГАЗ-3110Фары автомобиля ГАЗ-3110

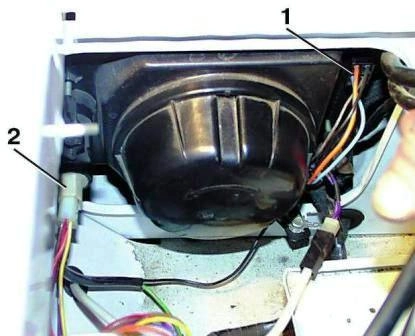

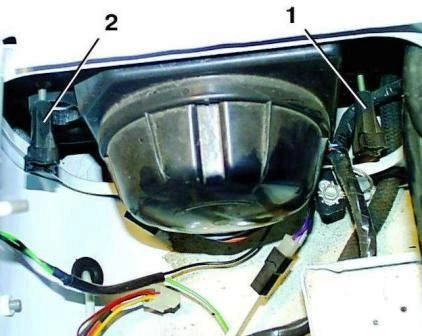

Отсоединить колодки с проводами от разъема 1 на корпусе фары и от корректора 2

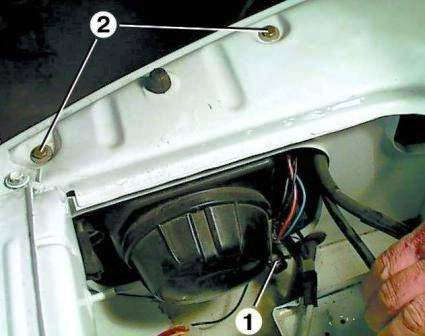

Отвернуть болт 1 крепления кронштейна фары к кузову, отвернуть два болта 2 верхнего крепления фары и снять фару

Устанавливают переднюю фару в порядке, обратном снятию.

После установки необходимо отрегулировать свет фар.

Регулировка света фар

Фары автомобиля ГАЗ-3110

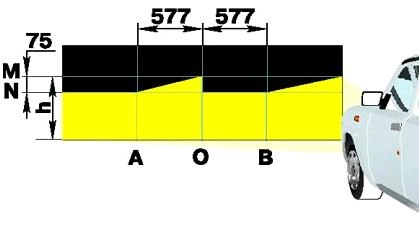

Разметка экрана для регулировки фар

Разметить экран, как показано на рисунке. При этом линию центров фар M наносить на экране на расстоянии h, равном высоте расположения центров фар над уровнем пола.

Расстояние h необходимо измерять на снаряженном автомобиле с дополнительной массой, равной 75 кг на месте водителя.

Проверить и при необходимости довести до нормы давление в шинах.

Установить автомобиль на горизонтальную площадку перпендикулярно экрану на расстоянии 5 м.

При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Установить ручку корректора фар, расположенную в комбинации приборов, в положении «0».

Включить ближний свет.

Направление светового пятна рекомендуется регулировать для каждой фары отдельно.

Вторую фару во время регулировки закрыть непрозрачным материалом.

Фары автомобиля ГАЗ-3110

Отрегулировать винтами 1 (в горизонтальной плоскости) и 2 ( в вертикальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку "Разметка экрана для регулировки фар".

Фары считаются отрегулированными тогда, когда верхние границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
