В статье рассмотрим некоторые выключатели и переключатели автомобиля ГАЗ-3110

Выключатель сигнала торможения

Проверить выключатель 1 сигнала торможения, установленный на кронштейне педали тормоза.

Выжать педаль тормоза до упора.

При полностью выступающем штоке выключателя сигналы торможения должны гореть, а при утопании штока на 4–5 мм (нажать пальцем) огни должны погаснуть.

В противном случае выключатель необходимо заменить.

Выключатели и переключатели ГАЗ-3110

Для замены выключателя отвернуть нижнюю гайку 2 крепления и снять выключатель, отсоединив от него провода.

При установке нового выключателя отрегулировать его положение с помощью двух гаек так, чтобы при выжатой до упора педали тормоза сигналы торможения горели, а при отпускании педали — гасли.

Выключатели и переключатели ГАЗ-3110

Выключатель света заднего хода ВК418-Т или ВК418А-Т

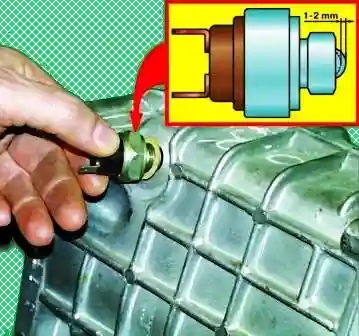

Выключатель света заднего хода установлен на коробке передач и служит для автоматического включения света при движении автомобиля задним ходом.

Для проверки выключателя нужно подключить лампу 12 В и подать соответствующее напряжение (12 В).

Лампа должна загораться при нажатии пальцем на шарик выключателя, при этом ход шарика должен составлять 1–2 мм.

Неисправный выключатель ремонту не подлежит и его надо заменить.

Необходимо проверять периодически надежность крепления выключателя на коробке передач во время эксплуатации

Выключатель аварийной сигнализации

Выключатели и переключатели ГАЗ-3110

Схема проверки выключателя аварийной сигнализации

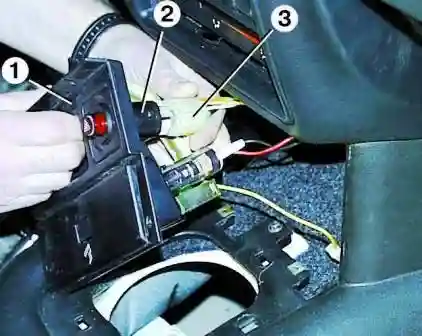

Для проверки выключателя аварийной сигнализации снять панель 1 передней пепельницы, отсоединить колодку 3 и вынуть выключатель 2 из панели, сжав пластмассовые зажимы.

Выключатели и переключатели ГАЗ-3110

Подсоединить контрольные лампы в соответствии со схемой.

Включить выключатель, нажав кнопку.

При этом должна гореть лампа подсветки выключателя в кнопке и лампы 1 и 4.

Выключить выключатель, при этом должны погаснуть лампа в кнопке и лампа 4, а лампы 1 и 3 должны гореть.

Если хотя бы одна из ламп не горит в соответствующем положении выключателя, значит, выключатель неисправен, и его нужно заменить.

Устанавливают выключатель в обратном порядке.

Центральный переключатель света

Снятие

Выключатели и переключатели ГАЗ-3110Выключатели и переключатели ГАЗ-3110

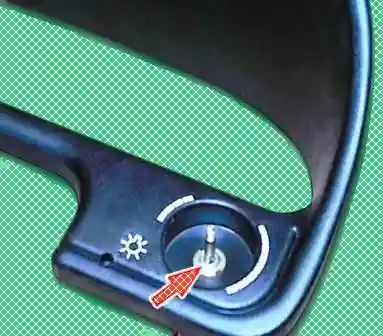

Снять облицовку комбинации приборов.

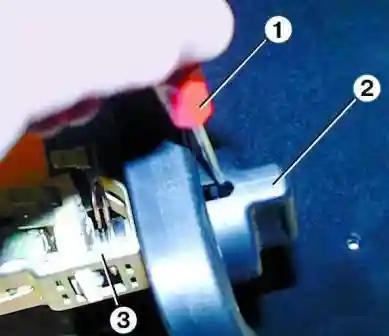

Тонкой отверткой 1 ослабить винт крепления и снять ручку 2 переключателя 3.

Отвернуть гайку крепления и снять переключатель.

Проверка

Выключатели и переключатели ГАЗ-3110

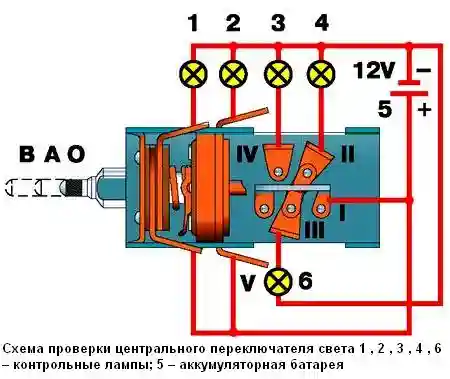

Схема проверки центрального переключателя света

Подсоединить контрольные лампы в соответствии со схемой.

Шток переключателя должен находиться в положении О.

При выдвинутом штоке переключателя в положение А должны загореться лампы 4 и 6, в положении В – лампы 3 , 4 и 6.

При повороте штока по часовой стрелке в положении А или В должна загореться лампа 2 , при повороте против часовой стрелки яркость лампы 2 должна уменьшаться и при штоке, повернутом до упора, погаснуть, при этом должна загореться лампа 1.

Если хотя бы одна из ламп не горит в соответствующем положении выключателя, выключатель заменить (можно попробовать зачистить контакты, разобрав переключатель).

Устанавливают центральный переключатель света в порядке, обратном снятию.
