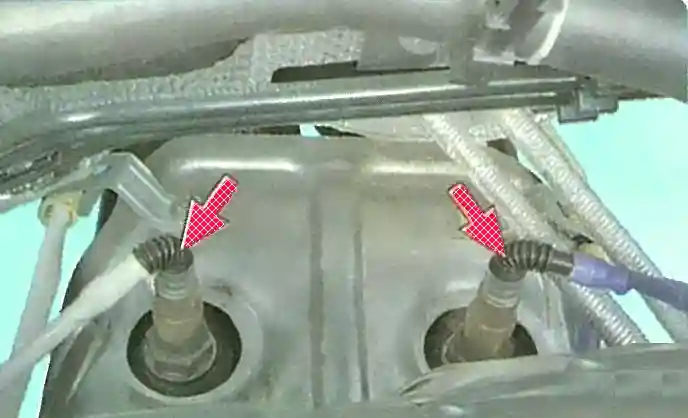

Датчики концентрации кислорода (лямбда-зонды) ввернуты в резьбовые отверстия катколлектора
На автомобилях Ford Focus II установлено четыре датчика концентрации кислорода: два датчика для управления составом топливовоздушной смеси (на входе в нейтрализаторы) и еще два — для оценки эффективности работы нейтрализаторов (на выходе)
В металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов.
В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигнала датчика.
Информация от каждого датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня.
При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода.
Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах.
Постоянно отслеживая напряжение сигнала датчиков, блок управления корректирует количество впрыскиваемого форсунками топлива.
При низком уровне сигнала датчиков на входе в нейтрализатор (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) – уменьшается.
Если разница между уровнями сигналов датчиков на входе и выходе нейтрализатора меньше значений, допустимых при данном режиме работы, блок управления идентифицирует неисправность катколлектора.

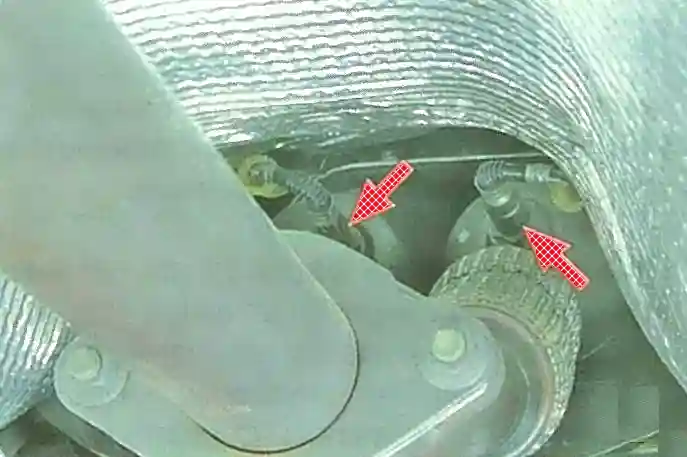

Датчики концентрации кислорода установлены на катколлекторе до и после нейтрализаторов.
Датчики концентрации кислорода на входе в нейтрализаторы — управляющие а на выходе из нейтрализаторов — диагностические.
Все четыре датчика имеют одинаковые параметры и различаются только длиной проводов.
Если хотя бы один из датчиков концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.
Для удобства замены датчики различаются цветом проводов и их колодок. У датчиков левого нейтрализатора синие провода, а у датчиков правого нейтрализатора — белые.
Колодки жгутов проводов датчиков на входе в нейтрализаторы (управляющие) зеленого цвета, а на выходе из нейтрализаторов (диагностические) – синего.
Вам потребуется ключ «на 22».
Отсоедините провод от клеммы «минус» аккумуляторной батареи.

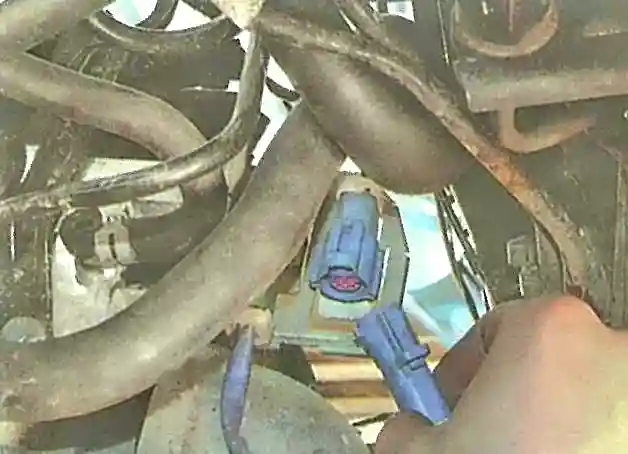

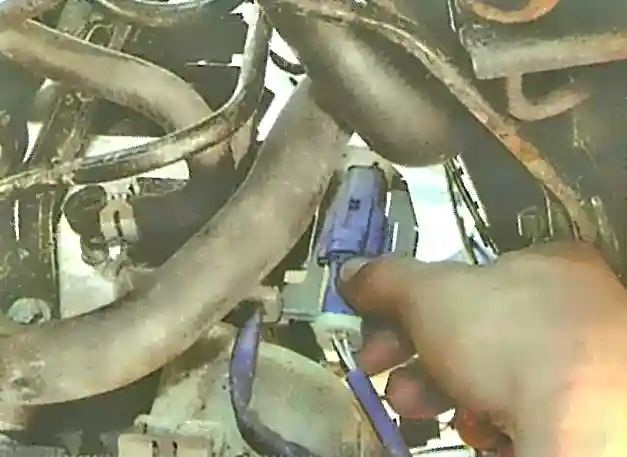

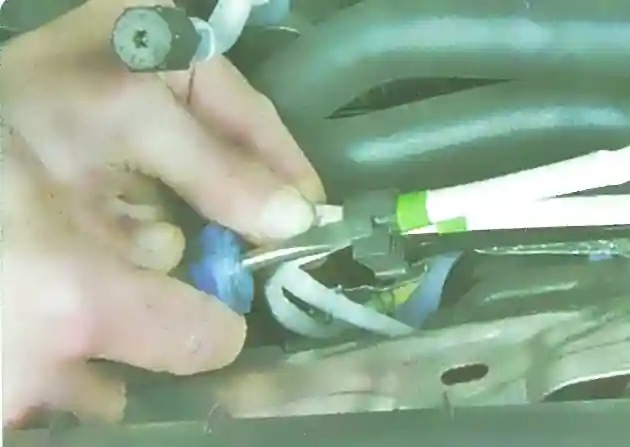

Сожмите фиксатор и отсоедините колодку жгута проводов заменяемого датчика
У диагностического датчика выведите жгут проводов из держателя на термоэкране

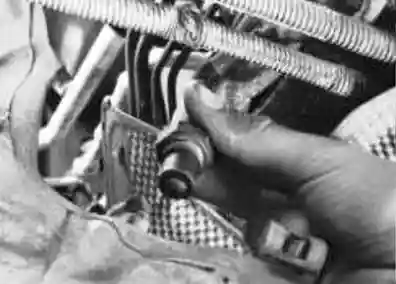

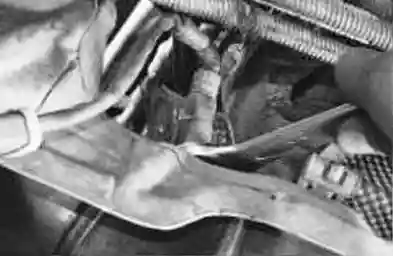

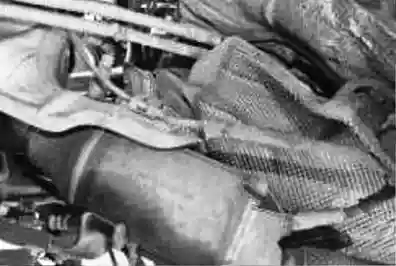

Выверните управляющий или диагностический датчик и выньте его из отверстия катколлектора
Установите датчик концентрации кислорода в порядке, обратном снятию.
Неисправный датчик концентрации кислорода можно заменить датчиком с более длинным жгутом проводов.
В этом случае необходимо закрепить жгут таким образом, чтобы избежать его контакта с горячими деталями системы выпуска отработавших газов.
