Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала
При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Зазор а (рис. 1) измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана.
Номинальный зазор для впускного клапана составляет (0.17-0,23) мм, для выпускного - (0,31-0,37) мм.
Зазоры регулируют подбором толщины толкателей.
В запасные части поставляют наборы толкателей разной толщины.
Относительно ремня привода газораспределительного механизма клапаны, расположенные справа, - выпускные, слева — впускные.
Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка ВМТ двигателя Ford Focus»).
Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки клапанов Ford Focus»).

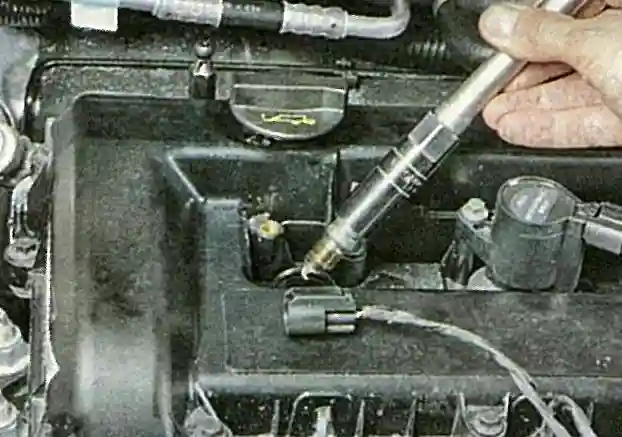

Выверните и извлеките свечи зажигания

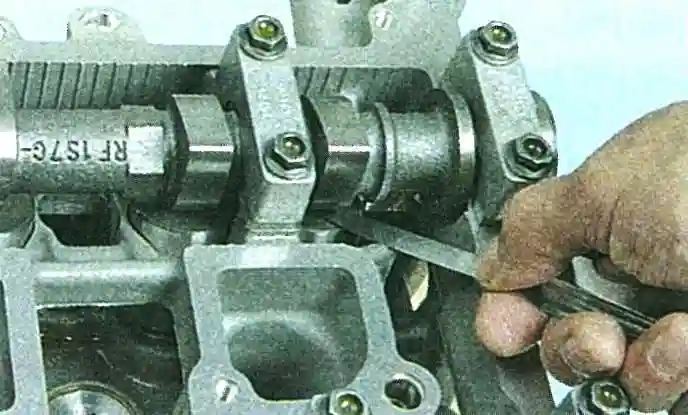

Измерьте щупом зазор а (см. рис. 4) между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров.
Порядок работы цилиндров 1-3-4-2.
Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
Снимите распределительные валы (см. «Замена прокладки головки цилиндров Ford Focus»).
Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне). Примечание
Число, нанесенное на толкатель клапана. - это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
Рассчитайте толщину нового толкателя по формуле (все значения в мм):
Н = В+А-С, где
А — измеренный зазор;
В — толщина старого толкателя;
С — номинальный зазор;
Н —толщина нового толкателя.
Установите новый толкатель на место.
Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
Установите распределительные валы, но ремень привода газораспределительного механизма пока не устанавливайте.
Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку.
Если все зазоры соответствуют номинальным значениям, поверните распределительный валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра установились как показано на рис. 1.
Установите ремень привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.
