Расположение предохранителей и реле Ford Focus 2
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.
Мощные потребители тока подключены через реле
Рис. 1 . Номера предохранителей и реле в монтажном блоке, расположенном в салоне
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Номер предохранителей или реле (сила тока) Цвет предохранителя Назначение предохранителя или реле
37 (10 А) Красный Дальний свет левой фары
38 (10 А) Красный Дальний свет правой фары
39 (20 А) Желтый Прикуриватель
40 (20 А) Желтый Электропривод вентиляционного люка крыши
41 (20 А) Желтый Модуль электрооборудования двери переднего пассажира
42 (7.5 А) Коричневый Электрообогрев зеркал
43 (10 А) Красный Электронные модули (питание от аккумуляторной батареи)
44 (10А) Красный Разъем шины передачи данных
45 (10 А) Красный Наружное освещение для движения в дневное время (стояночные огни)
46 (10А) Красный Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей
47 (15 А) Синий Стеклоомыватель, электрообогрев жиклеров стеклоомывателя
48(20 А) Желтый Ближний свет фар, наружное освещение для движения в дневное время
49 (15 А) Синий Выключатель освещения (питание от аккумуляторной батареи)
50 (20 А) Желтый Стеклоочиститель ветрового окна
51 (15А) Синий Топливный насос
52 (25 А) Серый Электрообогрев заднего стекла
53 (7,5 А) Коричневый Стояночные и габаритные огни левого борта
54 (7,5 А) Коричневый Стояночные и габаритные огни правого борта
55 (20 А) Желтый Система центральной блокировки замков, модуль электрооборудования двери водителя
56 (20 А) Желтый Система Key Free*
57 (10А) Красный Датчик степени разряда аккумуляторной батареи*
58 (15 А) Синий Модули аудиосистемы (питание от аккумуляторной батареи)
59 (25 А) Серый Модуль управления электрооборудованием прицепа*, электрическая розетка в багажном отделении
60 (15 А) Синий Ближний свет правой фары
61 (15А) Синий Ближний свет левой фары
62 (20А) Желтый Электропривод регулировок сиденья водителя*
63 (25 А) Серый Электропривод стеклоподъемников
64 Не используется
65 (10 А) Красный ЭБУ подушек безопасности
66 (7,5 А) Коричневый Выключатель освещения (питание от выключателя зажигания)
67 (10 А) Красный Панель приборов (питание от выключателя зажигания), иммобилизатор
68 (7,5 А) Коричневый Дополнительные элементы панели приборов
69 (2QA) Желтый Противотуманные фары*, противотуманные фонари
70 (10 А) Красный Электронные модули (питание от замка зажигания)
71 (10А) Красный Наружное освещение для движения в дневное время
72 Не используется
73 (7,5 А) Коричневый Фонари освещения номерного знака
74 (15 А) Синий Стоп-сигналы
75 (10 А) Красный Электронный блок управления двигателем
76 ─ Не используется
77 (25 А) ─ Реле системы центральной блокировки замков
78 (15 А) Синий Стеклоочиститель двери задка
79 (15 А) Синий Электропривод складывания зеркал*
80 (10А) Красный Таймер автоматического отключения освещения салона
81 (20 А) Желтый Модуль электрооборудования правой задней двери
82(20 А) Желтый Модуль электрооборудования левой задней двери
83 (10А) Красный Модули аудиосистемы
84(10А) Красный Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания
85 Не используется
86(20А) Желтый Электрообогрев передних сидений
К1 Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида
К4 Реле топливного насоса
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны.
Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

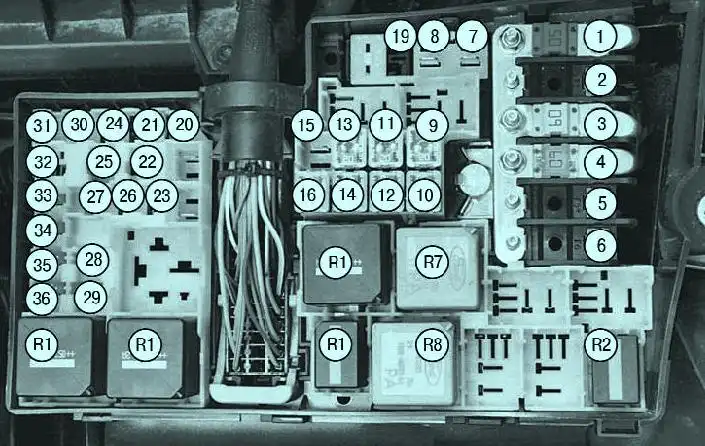

Рис. 2 . Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве
*При их наличии.
Номер предохранителя или реле (сила тока) Цвет предохранителя Назначение предохранителя или реле
1 (50 А) Красный Электровентилятор системы охлаждения двигателя
2 Не используется
3(60 А) Желтый Центральный блок плавких предохранителей, реле зажигания
4 (60 А) Желтый Центральный блок плавких предохранителей, реле зажигания
5 Не используется
6 Не используется
7 (30 А) Красный Система ABS/ESP*
8 (20 А) Синий Система ABS/ESP"
9 (20 А) Синий Электронный блок управления двигателем
10(30 А) Красный Вентилятор отопителя
11 (20 А) Синий Выключатель (замок) зажигания, центральный замок
12 (40А) Зеленый Центральный блок плавких предохранителей, реле зажигания
13 (20 А) Синий Стартер
14 (40 А) Зеленый Электрообогрев ветрового стекла
15 Не используется
16 (40 А) Зеленый Электрообогрев ветрового стекла
19 (10А) Красный Система ABS/ESP*
20 (15А) Синий Звуковой сигнал
21 Не используется
22 Не используется
23 (30 А) Серый Омыватель фар*
24 Не используется
25 (10А) Красный Центральный блок плавких предохранителей, реле зажигания
26 (10А) Красный Автоматическая коробка передач
27 (10 А) Красный Кондиционер*
28 Не используется
29 (10 А) Красный Дополнительные элементы панели приборов
30 (10А) Красный Электронный блок управления двигателем
31 (10А) Красный Система управления разрядом аккумуляторной батареи
32 (10 А) Красный Датчики концентрации кислорода
33 (10А) Красный Датчики концентрации кислорода
34 (10 А) Красный Форсунки, катушки зажигания
35 (10А) Красный Система управления двигателем
36 (10 А) Красный Электронный блок управления двигателем
R2 Реле звукового сигнала
R7 Реле электрообогревателя ветрового стекла
R8 Реле зажигания
R10 Реле вентилятора отопителя
R11 Реле кондиционера*
R13 Реле стартера
R14 Реле системы управления двигателем
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2, крышка монтажного блока снята).
В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа и опустите монтажный блок вниз.
Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
При поисках неисправности просмотрите указанные в табл. 1 цепи, которые защищает данный предохранитель.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

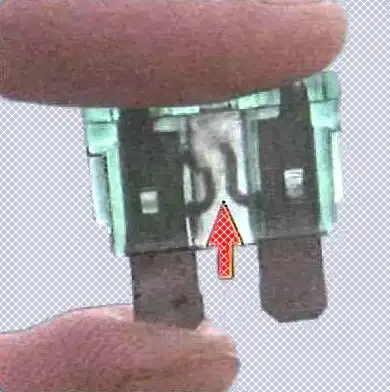

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).
Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей.
Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
Установите детали в порядке, обратном снятию.
