Двигатель, устанавливаемый на автомобили Ford Focus II, оборудован электронной системой управления двигателем с распределенным впрыском топлива
Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.

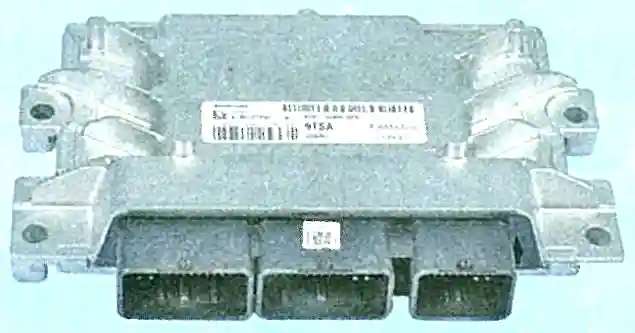

Управляющим устройством в системе является электронный блок управления (ЭБУ).
На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания.
Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.
При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.
Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ.
Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала).
Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива — уменьшается.
Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.
Электронный блок управления (ЭБУ) связан электрическими проводами со всеми датчиками системы.
Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы.
Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ.
Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (например, из-за плохого контакта).
Сигнальная лампа неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла.
После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть.
Для этого отключите питание блока на 10 с (выньте предохранитель цепи питания электронного блока управления или отсоедините провод от клеммы «минус» аккумуляторной батареи).
Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления.
Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается.
Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с внутренним сопротивлением не менее 10 МОм. ЭБУ не пригоден для ремонта, в случае отказа его необходимо заменить.

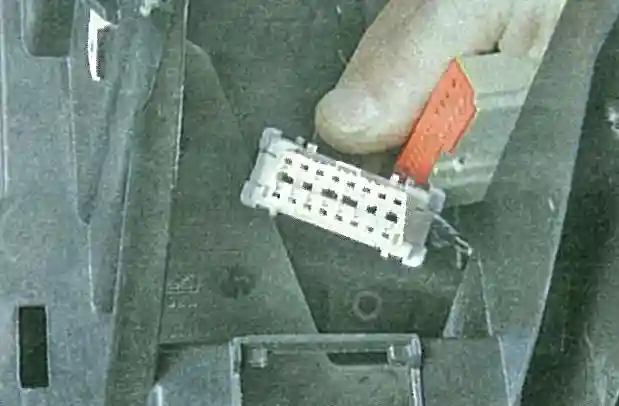

Диагностический разъем служит для вывода из памяти ЭБУ кодов неисправностей, выявленных при работе системы управления двигателем.

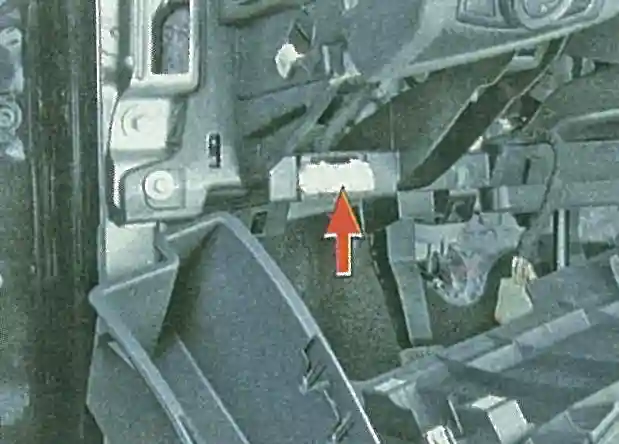

Диагностический разъем расположен в салоне автомобиля с левой стороны панели приборов над полкой для мелких предметов.
К диагностическому разъему можно подключить сканирующее устройство, которое считывает информацию с последовательной линии данных.
