Retire el motor de arranque para repararlo o reemplazarlo

El motor de arranque está montado en la carcasa del embrague en la parte trasera de la unidad de potencia

Desconecte el terminal negativo de la batería

Extracción y reparación del motor de arranque de Toyota Camry

Retire el filtro de aire

Extracción y reparación del motor de arranque de Toyota Camry

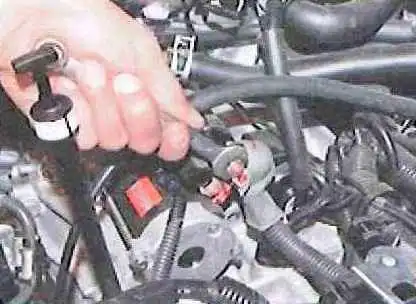

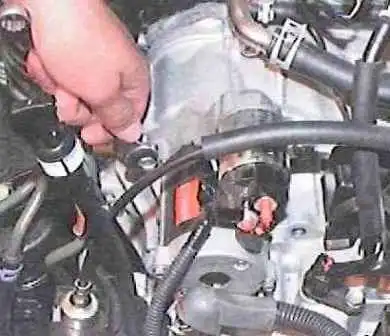

Retire la tapa protectora de la punta del cable de alimentación

Extracción y reparación del motor de arranque de Toyota Camry

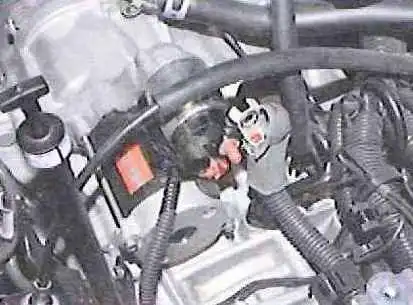

Desconecte el bloque de cables de control del terminal "50" del relé de tracción del motor de arranque

Extracción y reparación del motor de arranque de Toyota Camry

Extracción y reparación del motor de arranque de Toyota Camry

Desatornille la tuerca de fijación y retire el cable de alimentación del perno de contacto del relé de tracción

Extracción y reparación del motor de arranque de Toyota Camry

Extracción y reparación del motor de arranque de Toyota Camry

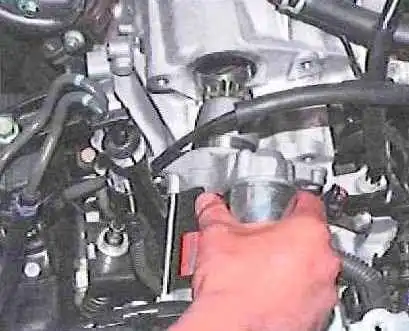

Desatornillamos los dos tornillos de montaje del motor de arranque y retiramos el motor de arranque del coche

Reparación de arranque

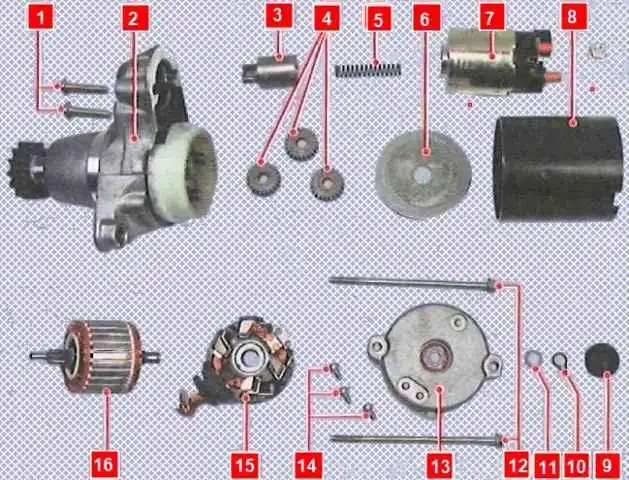

Piezas de arranque: 1, 14 - tornillos; 2 - accionamiento de arranque; 3 - ancla del relé de tracción; 4 - engranajes planetarios; 5 - resorte de retorno; 6 - cubierta del engranaje planetario; 7 - carcasa del relé de tracción; 8 - carcasa de arranque; 9 - enchufe; 10 - anillo de retención; 11 - arandela; 12 - pernos de acoplamiento; 13 - tapa desde el lado del colector; 15 - portaescobillas; 16 - rotor de arranque

La figura muestra los detalles del arrancador

Antes de desmontar el motor de arranque, debe asegurarse de que esté defectuoso mediante comprobaciones sencillas:

Extracción y reparación del motor de arranque de Toyota Camry

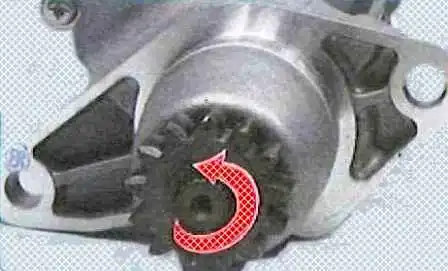

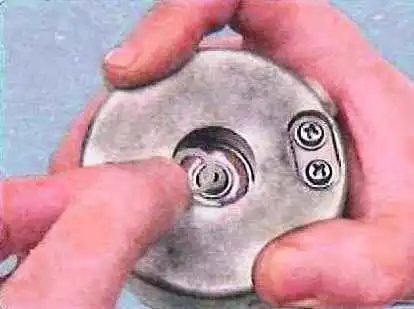

Gire el engranaje impulsor.

El engranaje debe girar fácilmente en relación con el cubo del embrague en la dirección de rotación del rotor y no debe girar en la dirección opuesta

Extracción y reparación del motor de arranque de Toyota Camry

Después de eso, conectamos el terminal negativo de la batería que retiramos del automóvil con la carcasa del motor de arranque con cables.

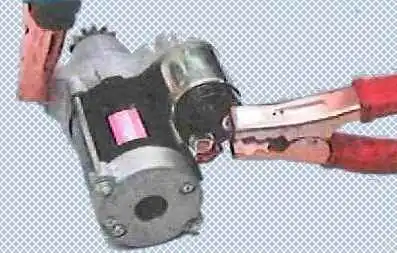

Conectamos el segundo cable con un extremo al terminal positivo de la batería, y con el otro extremo al perno de contacto superior del relé de tracción

Conectamos el polo positivo de la batería con la salida del variador de control del relé de tracción.

Si el relé de tracción funciona correctamente, se escuchará un clic y el embrague de conducción se extenderá.

Después de eso, el rotor de arranque debería comenzar a girar a una frecuencia de más de 6000 min -1. De lo contrario, reparamos el motor de arranque

Extracción y reparación del motor de arranque de Toyota Camry

Extracción y reparación del motor de arranque de Toyota Camry

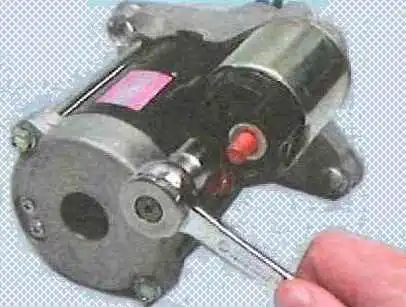

Desatornille la tuerca del perno de contacto inferior del relé de tracción y desconecte el bus del perno de contacto

Extracción y reparación del motor de arranque de Toyota Camry

Desmontaje y reparación del motor de arranque de Toyota Camry

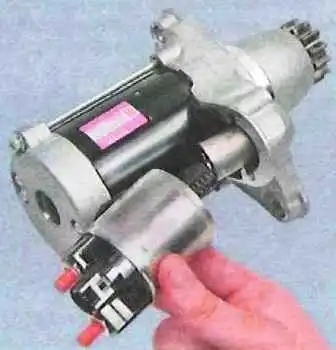

Desatornillamos los dos tornillos que sujetan el relé de tracción a la tapa del arrancador por el lado del piñón y retiramos el relé de tracción

Extracción y reparación del motor de arranque de Toyota Camry

Retire el resorte de retorno de la caja del relé de tracción

Extracción y reparación del motor de arranque de Toyota Camry

Desconectar de la palanca de tracción y quitar el anclaje del relé de tracción

Extracción y reparación del motor de arranque de Toyota Camry

Extracción y reparación del motor de arranque de Toyota Camry

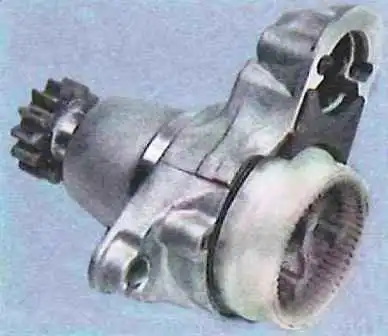

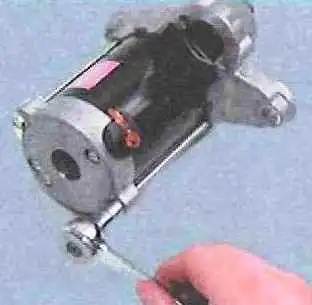

Desatornillamos los dos tornillos de acoplamiento y retiramos el conjunto del mando de arranque

Extracción y reparación del motor de arranque de Toyota Camry

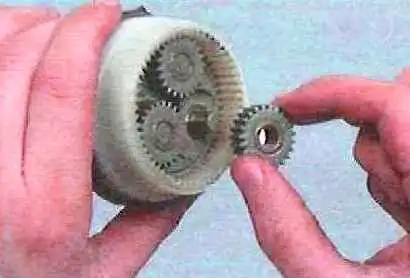

Retire los tres engranajes de la caja de cambios planetaria de los ejes motrices

Extracción y reparación del motor de arranque de Toyota Camry

Es mejor no desmontar el motor de arranque. Para ensamblarlo, necesita un equipo especial

Extracción y reparación del motor de arranque de Toyota Camry

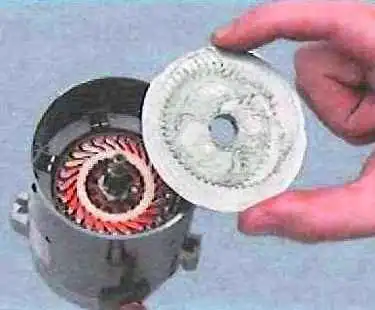

Retire la tapa del engranaje planetario de la carcasa del motor de arranque

Extracción y reparación del motor de arranque de Toyota Camry

Extracción y reparación del motor de arranque de Toyota Camry

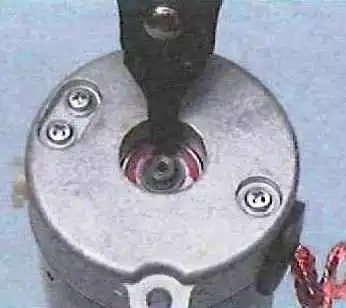

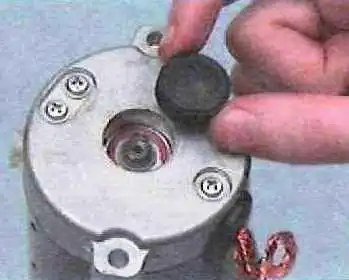

Use un destornillador para hacer palanca y quitar el tapón de goma de la cubierta en el costado del colector

Extracción y reparación del motor de arranque de Toyota Camry

Extracción y reparación del motor de arranque de Toyota Camry

Retire el anillo de retención, arandela plana

Extracción y reparación del motor de arranque de Toyota Camry

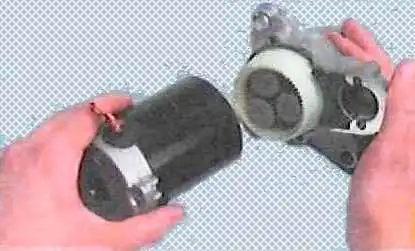

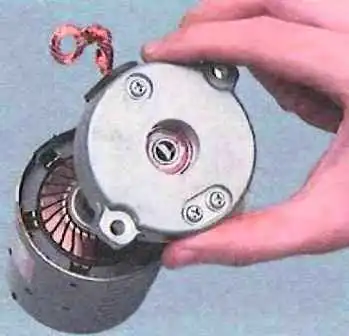

Y separamos cuerpo y tapa del lado del colector

Extracción y reparación del motor de arranque de Toyota Camry

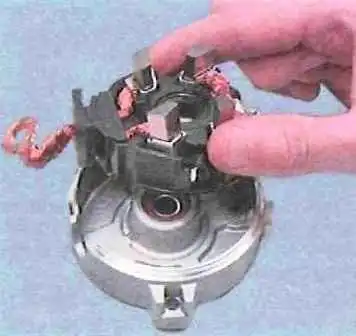

Retire e inspeccione el portaescobillas.

Comprobación de la altura y estado de los cepillos.

Si las escobillas sobresalen menos de 4 mm, están aceitosas o se pegan al moverlas, sustituya el portaescobillas

Extracción y reparación del motor de arranque de Toyota Camry

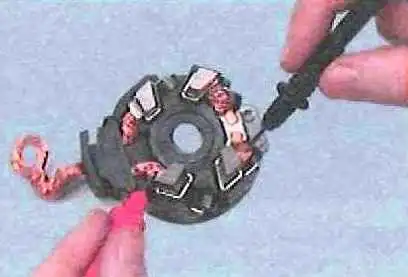

Usando un ohmímetro, verificamos la resistencia entre las escobillas positiva y negativa. La resistencia debe tender al infinito

Extracción y reparación del motor de arranque de Toyota Camry

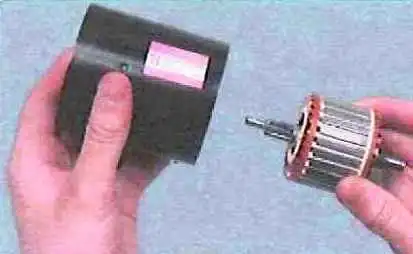

Retire el rotor de la carcasa del motor de arranque

Las estrías y los muñones del eje del rotor no deben sufrir daños (muescas ni rebabas).

El coleccionista no debe tener rastro ov ardiente.

Las quemaduras menores se eliminan con un trapo empapado en gasolina y lija de grano fino

Extracción y reparación del motor de arranque de Toyota Camry

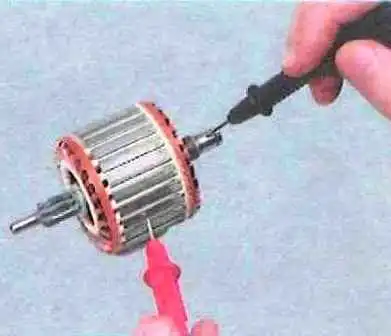

Usando un ohmímetro, revisamos el devanado del rotor en busca de un cortocircuito. La resistencia debe tender al infinito

Compruebe si la armadura del relé de tracción del motor de arranque se mueve fácilmente, si los pernos de contacto están cerrados con una placa de contacto (usando un ohmímetro)

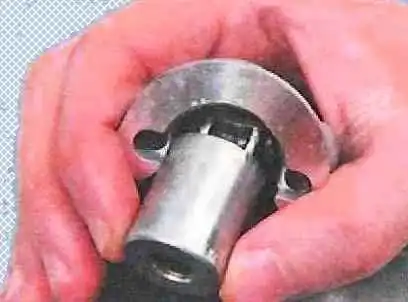

Comprobando la unidad. Los dientes del engranaje impulsor no deben tener un desgaste significativo.

El engranaje debe girar fácilmente en relación con el cubo del embrague en la dirección de rotación del rotor y no debe girar en la dirección opuesta.

Si los dientes del engranaje están desgastados o dañados, o si el engranaje gira en ambas direcciones, reemplace la transmisión

Montamos el arrancador en orden inverso, teniendo en cuenta las siguientes características

Extracción y reparación del motor de arranque de Toyota Camry

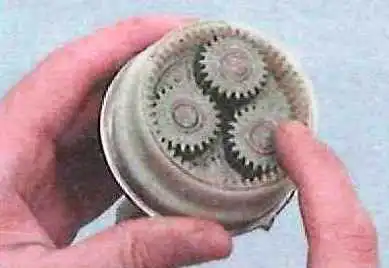

Lubricar los engranajes del engranaje planetario con grasa

Extracción y reparación del motor de arranque de Toyota Camry

Antes de instalar el relé de tracción, aplique una fina capa de sellador de silicona a la superficie del relé en contacto con la cubierta del motor de arranque en el lado de la transmisión
