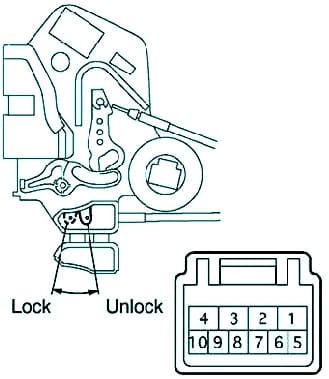

Comprobación de la cerradura eléctrica de la puerta delantera del lado del pasajero
Comprobar el funcionamiento del accionamiento eléctrico de la cerradura de la puerta del pasajero en las posiciones indicadas en la tabla
Conecte el terminal positivo de la batería al terminal 4 y el terminal negativo al terminal 3
Asegúrese de que el pestillo esté en la posición "LOCK".
Invierta la polaridad de los pines del conector
Y asegúrese de que el pestillo de bloqueo esté en la posición "DESBLOQUEO".
Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.
|
Polaridad |
Acción |
|---|---|
|
Batería (+) ─ pin 4 Batería (─) ─ terminal 3 |
BLOQUEO |
|
Batería (+) ─ pin 3 Batería (─) ─ terminal 4 |
DESBLOQUEO |
Verifique la continuidad de la señal entre los terminales del conector y el interruptor de bloqueo de la puerta del lado del pasajero en las posiciones que se muestran en la tabla.
Si la conductividad no coincide con los datos de la tabla, reemplace el conjunto de bloqueo.
|
No. salida |
Posición castillo |
Resultado Cheques |
|---|---|---|
|
9-10 |
BLOQUEO |
Sin conductividad |
|
DESBLOQUEO |
conductividad |

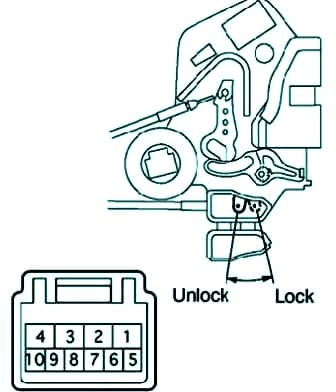

Comprobación de la cerradura eléctrica de la puerta delantera del lado del conductor
Comprobar el funcionamiento del accionamiento eléctrico de la cerradura de la puerta del conductor en las posiciones indicadas en la tabla.
Conecte el terminal positivo de la batería al terminal "2" y el terminal negativo al terminal "1", asegúrese de que el pestillo de bloqueo se haya movido a la posición "LOCK".
Invierta la polaridad de las clavijas del conector y asegúrese de que el pestillo esté en la posición "UNLOCK".
Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.
|
Polaridad |
Acción |
|---|---|
|
Batería (+) ─ pin 2 Batería (─) ─ terminal 1 |
BLOQUEO |
|
Batería (+) ─ pin 1 Batería (─) ─ pin 2 |
DESBLOQUEO |
Comprobar la continuidad de la señal entre los terminales del conector y el interruptor de bloqueo de puertas del lado del conductor en las posiciones indicadas en la tabla.
Si la conductividad no coincide con los datos de la tabla, reemplace el conjunto de bloqueo.
|
Número de salida |
Posición de bloqueo |
Comprobar resultado |
|---|---|---|
|
5-6 |
BLOQUEO |
Sin conductividad |
|
DESBLOQUEO |
conductividad |

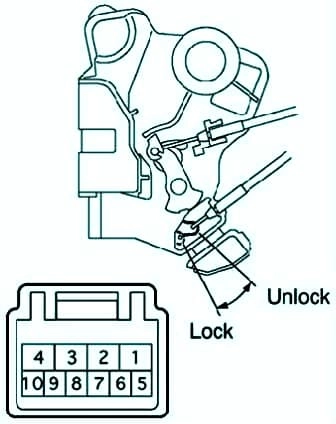

Comprobación de la cerradura eléctrica de la puerta trasera derecha
Comprobar el funcionamiento del accionamiento eléctrico de la cerradura de la puerta trasera derecha en las posiciones indicadas en la tabla.
Conecte el terminal positivo de la batería al terminal "2" y el terminal negativo al terminal "1", asegúrese de que el pestillo de bloqueo se haya movido a la posición "LOCK"
Invierta la polaridad de las clavijas del conector y asegúrese de que el pestillo esté en la posición "UNLOCK".
Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.
|
Polaridad |
Acción |
|---|---|
|
Batería (+) ─ pin 2 Batería (─) ─ terminal 1 |
BLOQUEO |
|
Batería (+) ─ pin 1 Batería (─) ─ pin 2 |
DESBLOQUEO |
Verificar la continuidad de la señal entre los terminales del conector y el interruptor de cerradura de la puerta trasera derecha en las posiciones indicadas en la tabla.
Si la conductividad no coincide con los datos de la tabla, reemplace el conjunto de bloqueo.
|
Número de salida |
Posición de bloqueo |
Comprobar resultado |
|---|---|---|
|
5-6 |
BLOQUEO |
Sin conductividad |
|
DESBLOQUEO |
conductividad |

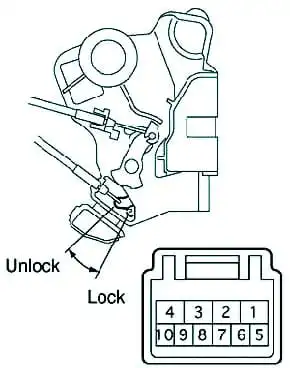

Comprobación de la cerradura eléctrica de la puerta trasera izquierda
Comprobar el funcionamiento del accionamiento eléctrico de la cerradura de la puerta trasera izquierda en las posiciones indicadas en la tabla.
Conecte el terminal positivo de la batería al terminal "4" y el terminal negativo al terminal "3", asegúrese de que el pestillo de la cerradura se haya movido a la posición "LOCK".
Invierta la polaridad de las clavijas del conector y asegúrese de que el pestillo esté en la posición "UNLOCK".
Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.
|
Polaridad |
Acción |
|---|---|
|
Batería (+) ─ pin 4 Batería (─) ─ terminal 3 |
BLOQUEO |
|
Batería (+) ─ pin 3 Batería (─) ─ terminal 4 |
DESBLOQUEO |
Verificar la continuidad de la señal entre los terminales del conector y el interruptor de cerradura de la puerta trasera izquierda en las posiciones indicadas en la tabla.
Si la conductividad no coincide con los datos de la tabla, reemplace el conjunto de bloqueo.
|
Número de salida |
Posición de bloqueo |
Comprobar resultado |
|---|---|---|
|
9-10 |
BLOQUEO |
Sin conductividad |
|
DESBLOQUEO |
conductividad |
