Comprobación de la cerradura eléctrica de la puerta delantera del lado del conductor

Compruebe la continuidad de la señal entre los pines del conector y el interruptor de cierre centralizado en las posiciones que se muestran en la tabla

Pin del conector#

Posición del interruptor

Resultado de la inspección

5-8

BLOQUEAR

DESACTIVADO

Sin conductividad

6-8

DESBLOQUEAR

Ninguno

Compruebe también que no haya señal de conducción en la posición OFF.

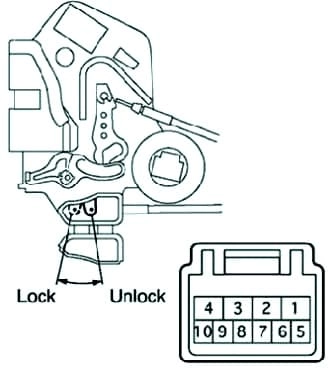

fig. 1. Prueba del interruptor de bloqueo central de la puerta delantera del lado del conductor

Si la conductividad no coincide con los datos de la tabla, reemplace el interruptor.

Comprobar el funcionamiento del accionamiento eléctrico de la cerradura de la puerta del conductor en las posiciones indicadas en la tabla.

Conecte el terminal positivo de la batería al terminal "4" y el terminal negativo al terminal "1", asegúrese de que el pestillo de bloqueo esté en la posición LOCK.

Invierta la polaridad de las clavijas del conector y asegúrese de que el pestillo de bloqueo esté en la posición UNLOCK.

Si el funcionamiento del accionamiento eléctrico no coincide, reemplace la cerradura.

Polaridad

Acción

Batería (+) - patilla 4

Batería (─) - Patilla 1

BLOQUEAR

Batería (+) - Pin 1

Batería (─) - Clavija 4

DESBLOQUEAR

Comprobar la continuidad de la señal entre los terminales del conector y el interruptor de bloqueo de puertas del lado del conductor en las posiciones indicadas en la tabla.

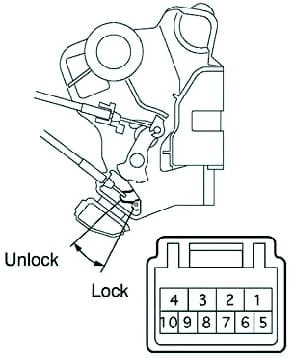

fig. 2. Comprobación del funcionamiento de la cerradura eléctrica de la puerta del conductor

Si la conductividad no coincide con los datos de la tabla, reemplace el conjunto de bloqueo.

Pin del conector#

Posición del interruptor

Resultado de la inspección

7-8

BLOQUEAR

Sin conductividad



DESBLOQUEAR

conductividad

Comprobación de la cerradura eléctrica en la puerta delantera del lado del pasajero

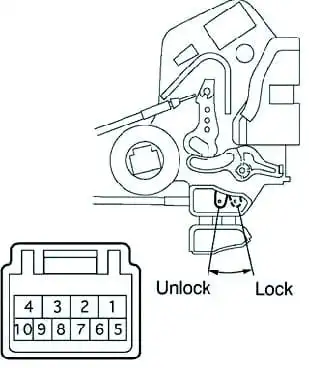

fig. 3. Comprobación del interruptor de cierre centralizado de la puerta delantera del lado del pasajero

Comprobar la continuidad de la señal entre los pines del conector y el interruptor de cierre centralizado en las posiciones indicadas en la tabla.

Compruebe también que no haya señal de conducción en la posición OFF.

Si la conductividad no coincide con los datos de la tabla, reemplace el interruptor.

Pin del conector#

Posición

interruptor

Resultado de la inspección

9-7

BLOQUEAR

DESACTIVADO

Sin conductividad

10-7

DESBLOQUEAR

Ninguno

Comprobar el funcionamiento del accionamiento eléctrico de la cerradura de la puerta del pasajero en las posiciones indicadas en la tabla.

Al conectar el terminal positivo de la batería al terminal "4" y el terminal negativo al terminal "1", asegúrese de que el pestillo de bloqueo se haya movido a la posición "LOCK".

Invierta la polaridad de las clavijas del conector y asegúrese de que el pestillo esté en la posición "UNLOCK".

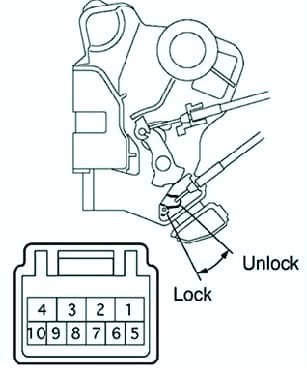

fig. 4. Comprobación del funcionamiento del accionamiento eléctrico de la cerradura de la puerta delantera del lado del pasajero

Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.

Polaridad

Acción

Batería (+) - patilla 4

Batería (─) - Patilla 1

BLOQUEAR

Batería (+) - Pin 1

Batería (─) - Clavija 4

DESBLOQUEAR

Verifique la continuidad entre las clavijas del conector y el interruptor de bloqueo de la puerta del lado del pasajero en las posiciones que se muestran en la tabla.

Si la conductividad no coincide con los datos de la tabla, reemplace el conjunto de bloqueo.

Pin#

conector

Posición interruptor interruptor

Resultado de la inspección

7-8

BLOQUEAR

Sin conductividad



DESBLOQUEAR

conductividad

Comprobación de la cerradura eléctrica de la puerta trasera derecha

Comprobar el funcionamiento del accionamiento eléctrico de la cerradura de la puerta trasera derecha en las posiciones indicadas en la tabla.

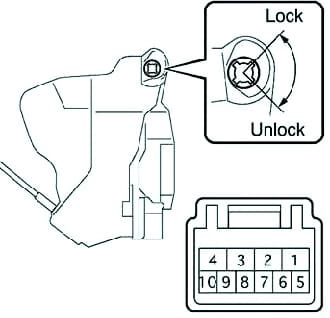

fig. 5. Comprobación del funcionamiento del accionamiento eléctrico de la cerradura de la puerta trasera derecha

Al conectar el terminal positivo de la batería al terminal "4" y el terminal negativo al terminal "1", asegúrese de que el pestillo de bloqueo se haya movido a la posición "LOCK".

Invierta la polaridad de las clavijas del conector y asegúrese de que el pestillo esté en la posición "UNLOCK".

Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.

Polaridad

Acción

Batería (+) - patilla 4

Batería (─) - Patilla 1

BLOQUEAR

Batería (+) - Pin 1

Batería (─) - Clavija 4

DESBLOQUEAR

Si la conductividad no coincide con los datos de la tabla, reemplace el candado.

Pin#

conector

Posición

interruptor

Resultado de la inspección

6-9

BLOQUEAR

Sin conductividad



DESBLOQUEAR

conductividad

Comprobación de la cerradura eléctrica de la puerta trasera izquierda

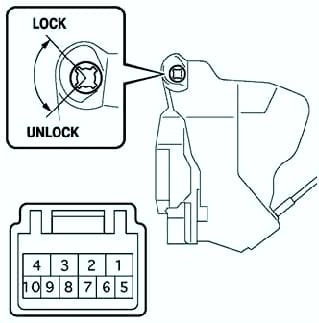

fig. 6. Comprobación del funcionamiento del accionamiento eléctrico de la cerradura de la puerta trasera izquierda

Comprobar el funcionamiento del accionamiento eléctrico de la cerradura trasera izquierda en las posiciones indicadas en la tabla (Fig. 6).

Al conectar el terminal positivo de la batería al terminal "4" y el terminal negativo al terminal "1", asegúrese de que el pestillo de bloqueo se haya movido a la posición "LOCK".

Invierta la polaridad de las clavijas del conector y asegúrese de que el pestillo esté en la posición "UNLOCK".

Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.

Polaridad

Acción

Batería (+) - patilla 4

Batería (─) - Patilla 1

BLOQUEAR

Batería (+) - Pin 1

Batería (─) - Clavija 4

DESBLOQUEAR

Compruebe la continuidad de la señal entre las clavijas del conector y el interruptor de bloqueo de la puerta trasera izquierda en las posiciones que se muestran en la tabla.

Si la conductividad no coincide con los datos de la tabla, reemplace el conjunto de bloqueo.

Número de salida

conector

Posición

cambiar

Resultado

Cheques

6-9

BLOQUEO

Sin conductividad



DESBLOQUEO

conductividad

Comprobación de la cerradura eléctrica del portón trasero

Comprobar el funcionamiento del accionamiento eléctrico de la cerradura del portón en las posiciones indicadas en la tabla.

Al conectar el terminal positivo de la batería al terminal "1" y el terminal negativo al cuerpo de la cerradura, asegúrese de que el pestillo de la cerradura se haya movido a la posición "Abierto".

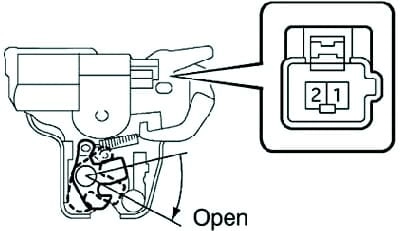

fig. 7. Comprobación del funcionamiento de la cerradura eléctrica del portón trasero

Si el funcionamiento del actuador no es como se describe, reemplace el conjunto de bloqueo.

Polaridad

Acción

Batería (+) - Pin 1

Batería (─) - cuerpo de bloqueo

Abrir
