Cuando el acelerador no está completamente abierto o cerrado (ralentí inestable), primero intente ajustar el cable del acelerador

Si al ajustar el actuador del acelerador no se logra la apertura o cierre total del acelerador, o si el actuador se atasca, reemplace el cable del actuador.

Necesitarás: llave "13" (dos), destornilladores, alicates

Reemplazo del cable del acelerador ZMZ-409

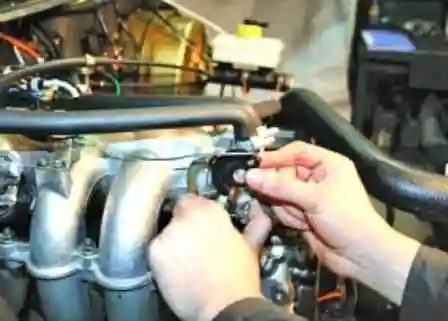

Gire el sector del actuador del acelerador

Reemplazo del cable del acelerador ZMZ-409

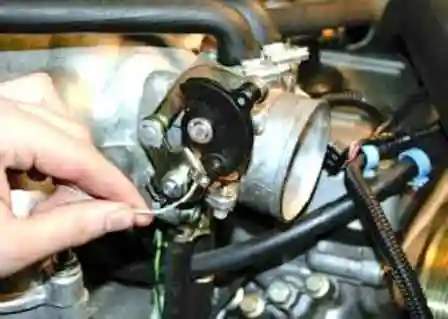

Retire el extremo del cable del sector del actuador del acelerador.

Reemplazo del cable del acelerador ZMZ-409

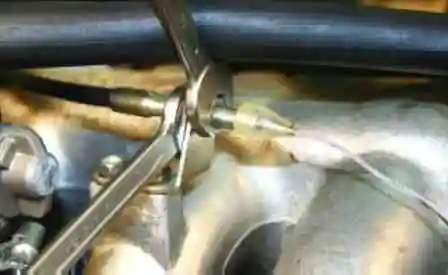

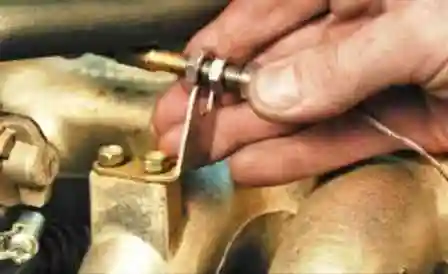

Afloje las tuercas que sujetan la funda del cable al soporte y saque el cable de la ranura del soporte.

Reemplazo del cable del acelerador ZMZ-409

Retire el cable del retén del motor.

Sustitución del cable del acelerador UAZ Patriot

Suelte el eje del terminal del cable del acelerador

Sustitución del cable del acelerador UAZ Patriot

Retire el tope y retire el extremo del cable.

Sustitución del cable del acelerador UAZ Patriot

Reemplazo del cable del acelerador ZMZ-409

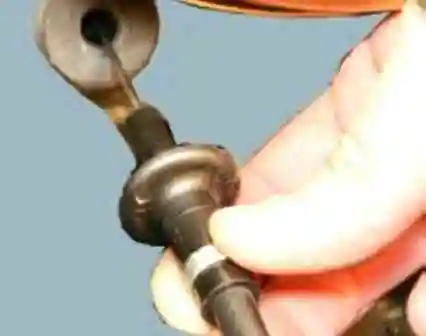

Deslizar la funda del cable

Sustitución del cable del acelerador UAZ Patriot

Haz palanca en el buje de goma con un destornillador para quitar el cable del acelerador.

Sustitución del cable del acelerador UAZ Patriot

Instale el cable en el orden inverso al de extracción.

Ajuste el actuador del acelerador.

Extracción e instalación del pedal del acelerador

Extracción e instalación del pedal de control del acelerador

Suelte el eje del terminal del cable del acelerador

Extracción e instalación del pedal de control del acelerador

Quitar el tope y quitar el extremo del cable

Extracción e instalación del pedal de control del acelerador

Retire los dos tornillos de montaje del pedal y retírelo

Extracción e instalación del pedal de control del acelerador

Inspeccione cuidadosamente las juntas de plástico del eje del pedal del acelerador.

Si se observan signos de desgaste, reemplace las juntas.
