El árbol de levas se reemplaza en los siguientes casos:

  • - la presión en el sistema de lubricación del motor ha bajado

La causa de este mal funcionamiento suele ser un mayor desgaste de los muñones y casquillos del árbol de levas en la carcasa del cojinete del árbol de levas

En este caso, el árbol de levas se reemplaza simultáneamente con la caja de rodamientos;

  • - Golpeteo de válvulas con cojinetes hidráulicos reparables de las palancas de accionamiento.

Es causado por un mayor desgaste de las levas del árbol de levas debido al uso de aceite de motor de baja calidad o daños en el filtro de aceite.

En este caso, las superficies de apoyo de las palancas del actuador de la válvula suelen estar dañadas, que en este caso deben reemplazarse simultáneamente con el árbol de levas.

Necesitarás: llaves "para 10", "para 13", "para 17", "para 24".

Cómo reemplazar un árbol de levas VAZ-2123

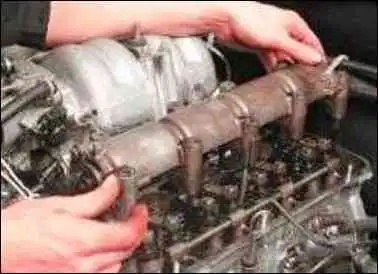

Retire la carcasa del cojinete del árbol de levas junto con el eje (consulte "Cómo reemplazar los elevadores hidráulicos VAZ-2123").

Cómo reemplazar un árbol de levas VAZ-2123

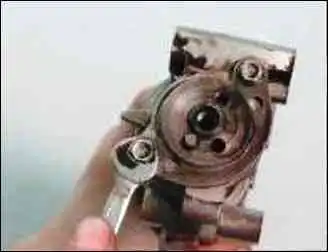

Desmonte la carcasa del cojinete del árbol de levas desatornillando los dos pernos que sujetan la brida de empuje del árbol de levas.

Cómo reemplazar un árbol de levas VAZ-2123

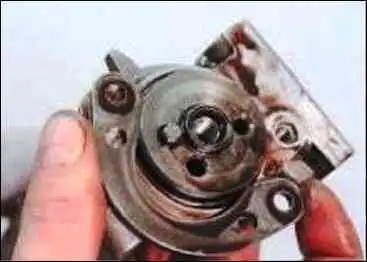

Retire la brida de empuje de la ranura en el muñón del cojinete delantero del eje.

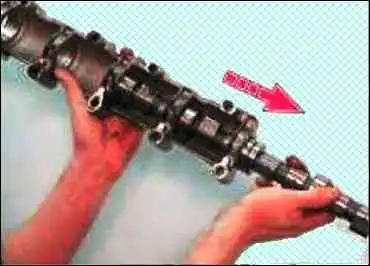

Retire el árbol de levas del alojamiento del cojinete deslizándolo hacia adelante.

Cómo reemplazar un árbol de levas VAZ-2123

Al retirar el árbol de levas del alojamiento del cojinete, tenga cuidado de no dañar las superficies de los soportes debajo de los muñones del árbol de levas con los bordes afilados de las levas.

Cómo reemplazar un árbol de levas VAZ-2123

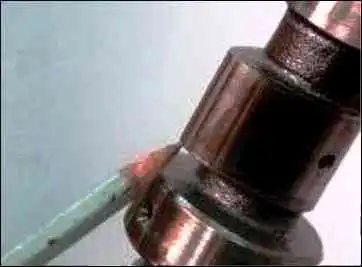

Inspeccione el árbol de levas.

En las superficies de trabajo de los cuellos, no se permiten rozaduras, muescas, raspaduras, envolturas de aluminio de la carcasa del cojinete.

Cómo reemplazar un árbol de levas VAZ-2123

En las superficies de trabajo de las levas no se permite un desgaste superior a 0,5 mm, así como rozaduras y desgaste de las levas en forma de corte.

Reemplace el eje con defectos detectados.

Cómo reemplazar un árbol de levas VAZ-2123

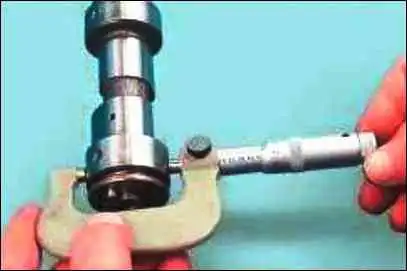

Mida los diámetros de los cojinetes del eje. Deben ser (contando desde el frente):

  • 1 - 45,915-45,931 mm;
  • 2 - 45,615-45,631 mm;
  • 3 - 45,315-45,331 mm;
  • 4 - 45,015-45,031 mm;
  • 5 - 43,415-43,431 mm

Inspeccione el alojamiento del cojinete del árbol de levas.

No se permiten grietas en el casco.

En las superficies de trabajo de los soportes debajo de los cuellos, no se permiten marcas, rasguños, rozaduras, desgaste excesivo.

Mida los diámetros interiores de los cojinetes del alojamiento del árbol de levas.

Deberían ser (contando desde el frente):

Cómo reemplazar un árbol de levas VAZ-2123

  • 1 - 46.000-46.025 mm;
  • 2 - 45,700-45,725 mm;
  • 3 - 45,400-45,425 mm;
  • 4 - 45,100-45,125 mm;
  • 5 - 43.500-43.525 mm.

Si las holguras entre los muñones del eje (ver operación 7) y los cojinetes superan los 0,2 mm (límite de desgaste), sustituir la carcasa y, si es necesario, el árbol de levas.

Instale el nuevo árbol de levas y la carcasa del cojinete, así como todos los componentes y piezas retirados, en el orden inverso al desmontaje.

Antes de instalar el árbol de levas en el alojamiento del cojinete, lubrique las superficies de trabajo de los muñones y las levas del árbol de levas con aceite de motor.

Cómo reemplazar un distribuidor th eje VAZ-2123

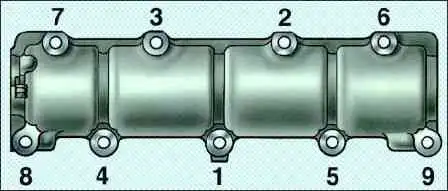

Apriete las tuercas de la caja de cojinetes en el orden que se muestra en la fig. 11.
