Dirección de piñón y cremallera con refuerzo hidráulico

Al fijar el soporte de dirección en un tornillo de banco, coloque placas de cobre en las mordazas del tornillo de banco, coloque un trapo o un material similar debajo

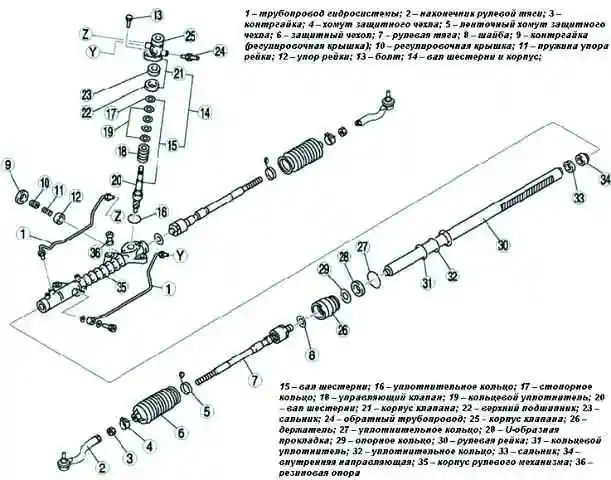

Los componentes del mecanismo de dirección y la barra de dirección se muestran en la fig. 1.

Mecanismo de dirección: 1 - tubería del sistema hidráulico; 2 - extremo de la barra de acoplamiento; 3 - contratuerca; 4 - abrazadera de la cubierta protectora; 5 - collar de cinta de la cubierta protectora; 6 - cubierta protectora; 7 - barra de dirección; 8 - arandela; 9 - contratuerca; 10 - tapa de ajuste; 11 - resorte de tope de riel; 12 - parada de tren; 13 - perno; 14 - eje de engranaje y carcasa; 15 - eje de engranaje; 16 - anillo de sellado; 17 - anillo de retención; 18 - válvula de control; 19 - sello de anillo; 20 - eje de engranaje; 21 - cuerpo de válvula; 22 - cojinete superior; 23 - caja de relleno; 24 - tubería de retorno; 25 - cuerpo de válvula; 26 - titular; 27 - anillo de sellado; 28 - junta; 29 - anillo de soporte; 30 - cremallera de dirección; 31 - sello de anillo; 32 - anillo de sellado; 33 - caja de relleno; 34 - guía interior; 35 - carcasa del mecanismo de dirección; 36 - soporte de goma

Desmontaje de tirante

Retire las piezas en el orden que se muestra en la Figura 1.

Extiende el disco.

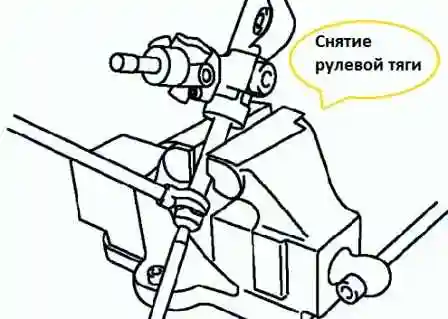

Extracción del tirante

Retirar el tirante (fig. 2)

Extracción de la contratuerca

Retire la contratuerca con la herramienta especial (fig. 3)

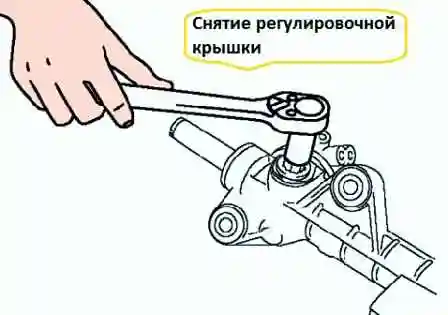

Extracción de la cubierta de ajuste

Retire la tapa de ajuste (fig. 4).

Desmontaje del eje del engranaje y la carcasa

Extracción de la carcasa

Sujetando el eje del piñón como se muestra en la Figura 5, retire la carcasa y el eje del piñón.

NOTA: Si el eje del piñón no se puede quitar con la mano, utilice una prensa.

Extracción del eje del piñón

Empuje el eje del engranaje fuera del cuerpo de la válvula como se muestra en la Figura 6

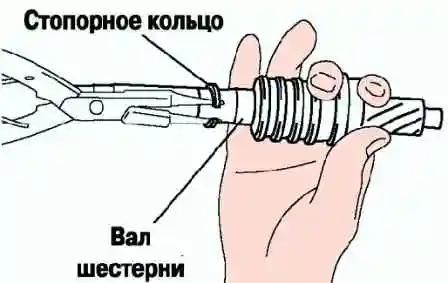

Extracción del anillo de retención del eje del engranaje

Retire con cuidado el anillo de retención, teniendo cuidado de no dañar el eje del engranaje

Desmontaje del cojinete superior y retén de aceite

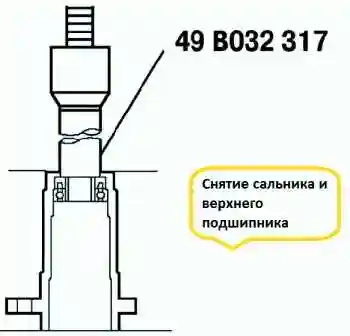

Extracción del sello de aceite y el cojinete superior

Instale la herramienta especial como se muestra en la Figura 8.

Usando una prensa, retire el prensaestopas y el cojinete superior sin aplicar presión en el borde del cuerpo de la válvula

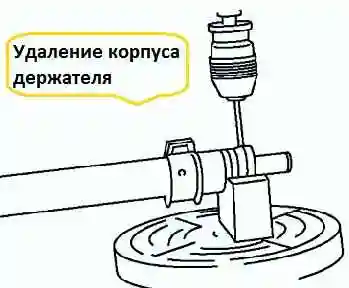

Extracción del cuerpo del soporte

Corte el área deformada con un taladro (Fig. 9)

Retire con cuidado el soporte, teniendo cuidado de no dañar la arandela en U.

Desmontar el soporte.

Desmontaje del sello de aceite guía interior

Instale las herramientas especiales en el lateral de la válvula.

Instale la herramienta especial en la caja de engranajes.

Extracción del sello de aceite y la guía interior

Extraiga el sello de aceite y la guía interior (fig. 10).

Empujar el soporte de goma fuera de la caja de dirección

Extraiga el soporte de goma de la carcasa del mecanismo de dirección con herramientas especiales y una prensa (fig. 11)
