Si durante la inspección de la viga se detectan roturas o abultamientos de la goma de la bisagra, se deben sustituir ambos silentblocks
Preparando el coche para el trabajo.
Lo instalamos en un foso mirador o en un ascensor. Para el trabajo, también necesitamos un tope regulable.
Levanta la parte trasera del coche y coloca soportes.
Quitar las ruedas.
Retiramos el cable del freno de estacionamiento de la orejeta del soporte de la viga. Instalamos un tope ajustable debajo de la palanca de la viga.
Si el automóvil está equipado con un sistema antibloqueo de frenos (ABS), retiramos el embrague de goma del arnés de cableado del sensor de velocidad del soporte en la palanca.
Desconecte el soporte del amortiguador inferior del brazo de la viga.

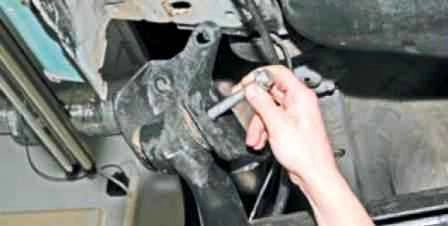

Desatornillamos la tuerca del tornillo que sujeta la palanca al soporte y los tres tornillos que sujetan el soporte a la carrocería.
Bajamos el lado derecho de la viga en un tope ajustable hasta que el tanque de combustible deje de interferir con la liberación del perno de montaje de la palanca.
Al bajar la viga, asegúrese de que las mangueras de freno de las ruedas traseras no estén demasiado apretadas.
Quitando el perno, retire el soporte de la palanca.

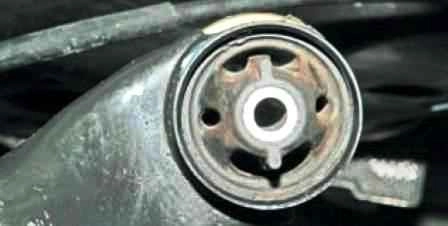

El silent block de la palanca percibe una parte importante de las cargas a lo largo del eje del coche, por lo tanto, el macizo de goma del silent block es asimétrico en la sección transversal.
Apuntamos cómo se instaló el silent block en relación al hueco de la viga para poder instalar también el nuevo.
Lo mejor es sacar el silent block de la palanca con un extractor especial.
Si no dispone de tirador, puede facilitar la extracción cortando el clip exterior del silent block.

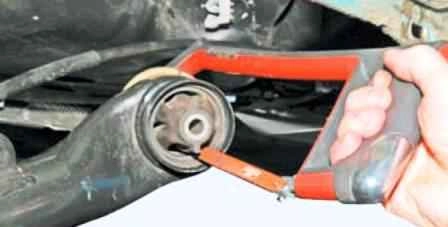

Introducimos la hoja de sierra en el agujero del macizo de goma del silent block y aserramos la funda exterior de plástico del silent block.
Esto reducirá significativamente la estanqueidad del silent block en el orificio de la palanca.

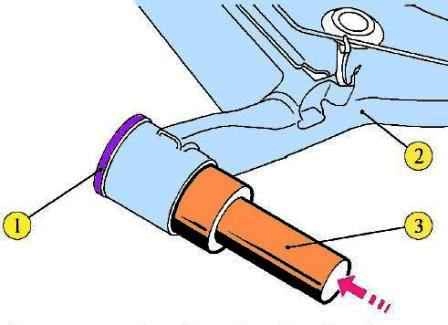

Luego, con un mandril o un trozo de tubo de un diámetro adecuado, desmontamos el silent block de la palanca del lateral del umbral, haciendo fuerza en la grapa exterior.
Antes de insertar un nuevo silent block, limpiamos el orificio de la palanca.

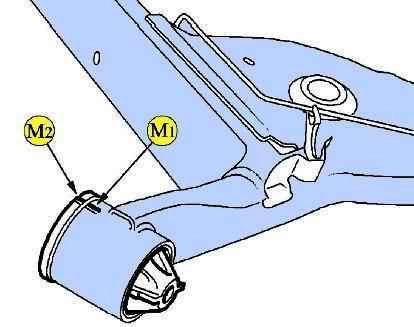

Introduce el silent block en el orificio de la palanca, orientándolo según las marcas.

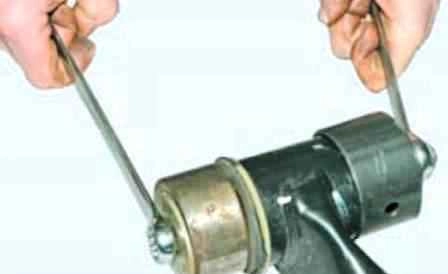

Presionamos el silent block en la palanca con un extractor de copa, aplicando fuerza a través del mandril a la manga exterior del silent block (para mayor claridad, lo mostramos en la viga removida).
Sustituimos el silent block de la maneta izquierda de la misma forma, a excepción de la operación de desatornillar los tornillos que sujetan el soporte de la maneta al cuerpo (desatornillando la tuerca del tornillo que sujeta la maneta izquierda al soporte, retire el perno y retire la palanca de la lengüeta del soporte).
Instale los brazos de la viga de suspensión trasera en el orden inverso.
Finalmente apretamos las tuercas de los tornillos de las palancas a los soportes cuando el coche está sobre ruedas.
Pares de apriete para piezas:
- - pernos de montaje del sensor de velocidad 14 Nm;
- - tuerca del tornillo del brazo de suspensión trasera al soporte de la carrocería 125 Nm.
