Retiramos el limpiaparabrisas y lo reparamos si falla el motor del limpiaparabrisas o el trapezoide
Para completar la tarea, necesitará herramientas: una llave para 24, Torx T-30, una cabeza para 10, una espátula de montaje de plástico y un juego de destornilladores.
Preparamos el coche, levantamos el capó, desconectamos el terminal negativo de la batería.

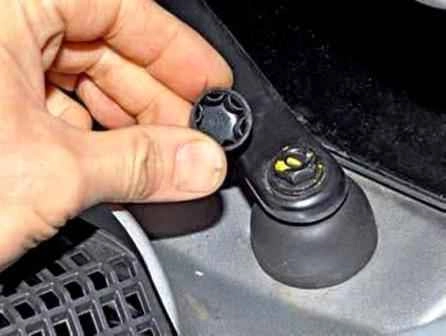

Retire la tapa protectora de la tuerca del brazo del cepillo

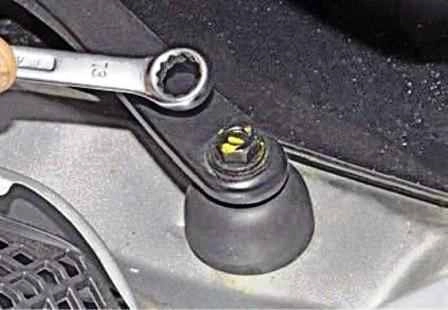

Desatornille la tuerca con una llave de 13

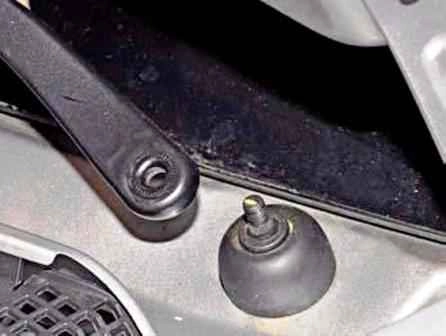

Retire la palanca con el cepillo del eje del limpiaparabrisas. También retiramos la palanca del otro lado.

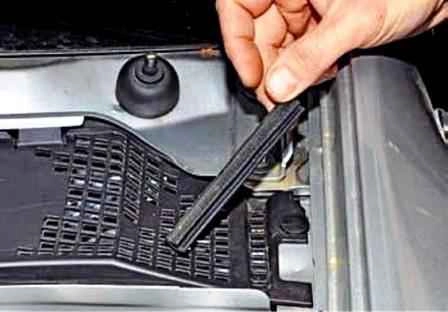

Retire el sello del mamparo delantero

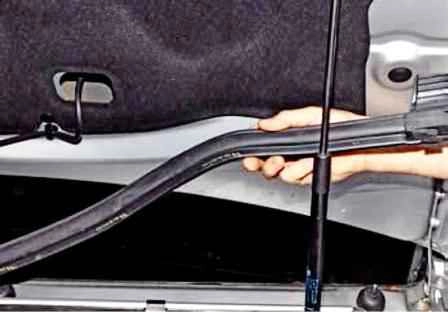

Quitar la junta del guardabarros del vano motor

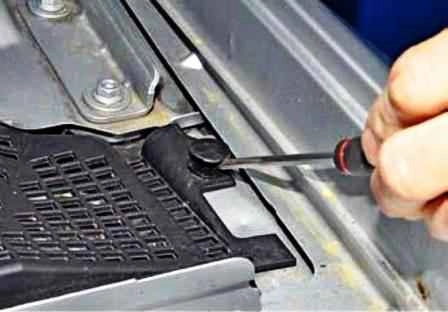

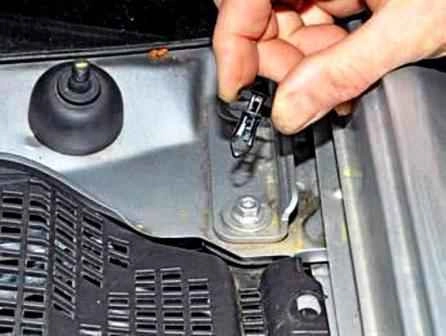

Con un destornillador o una espátula de plástico de montaje, saque el pasador del pistón para sujetar el revestimiento del parabrisas izquierdo
Extracción del pistón

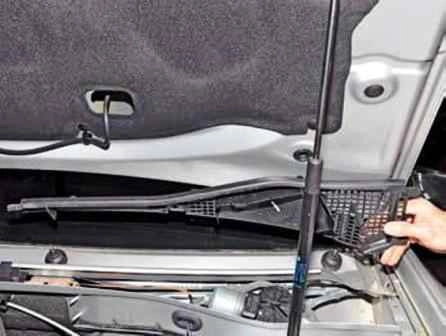

Quitar el embellecedor izquierdo del parabrisas

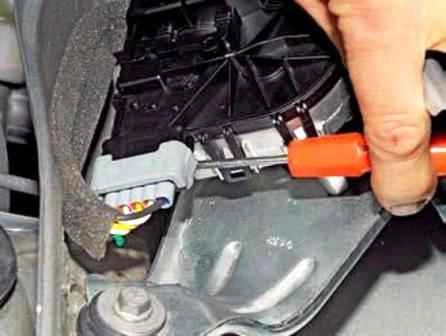

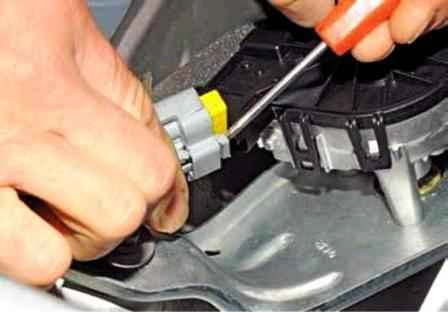

Con ayuda de un destornillador, presionamos el bloqueo del bloque de alambre
Desconecte el bloque del conector del motorreductor (se muestra en el bloque de cables retirado)

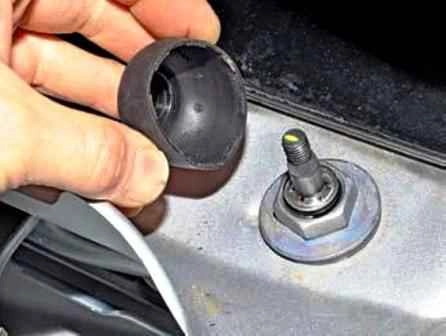

Retire la tapa protectora de la tuerca limpiadora

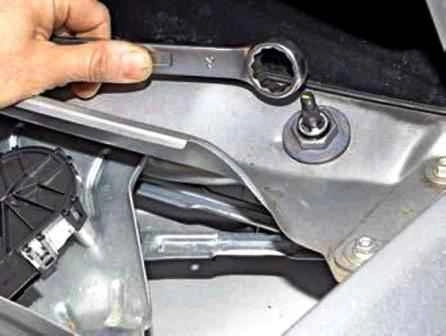

Desatornille la tuerca con una llave de 24

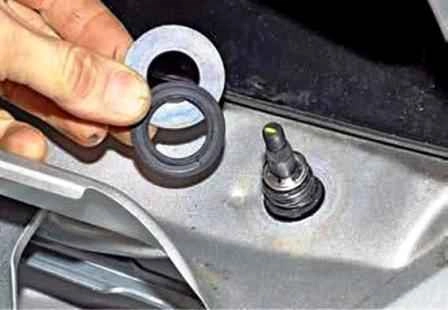

Retire la arandela y el sello del manguito del limpiador.
Realizamos las mismas operaciones en la otra funda limpiadora

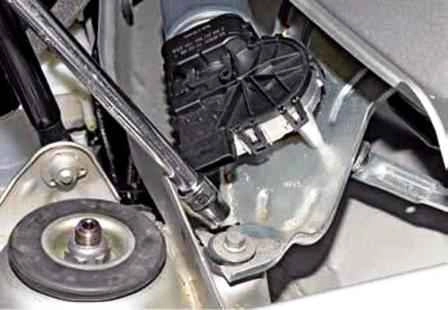

Con una cabeza de 10, desenrosque el perno de montaje del limpiador

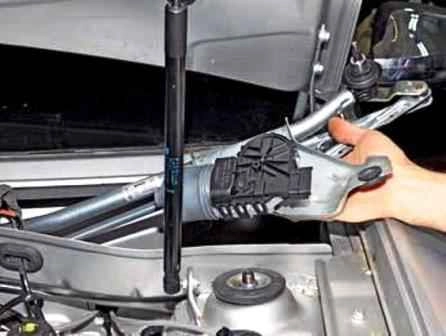

Quitar el limpiaparabrisas
Con una lima de aguja o un marcador, marque la posición de la manivela con respecto al eje del motorreductor

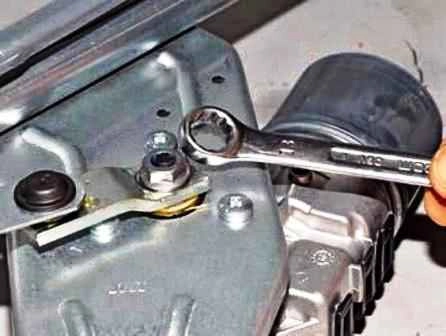

Desatornille la tuerca del cigüeñal con una llave del 13
Retirar la manivela del eje del motorreductor

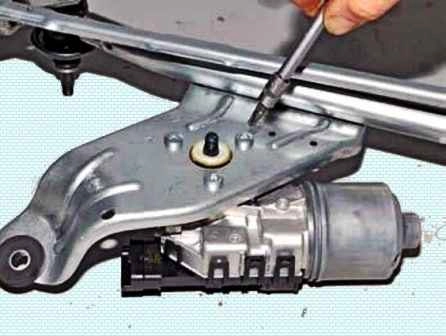

Con una llave Torx T-30, desenroscar los tres tornillos que sujetan el motorreductor al soporte del limpiafondos

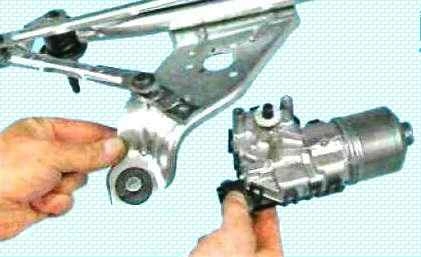

Retirar el motorreductor
Instale el motorreductor en el orden inverso.
Para colocar el eje del motorreductor en su posición original, conectamos un bloque de cables al motorreductor.
Ponemos el terminal negativo de la batería
Encienda el motorreductor con el interruptor de la columna de dirección.
Apague el limpiador, después de lo cual esperamos a que se detenga el eje del motorreductor. En esta posición, coloque la manivela en la marca.
Si instalamos un motorreductor nuevo

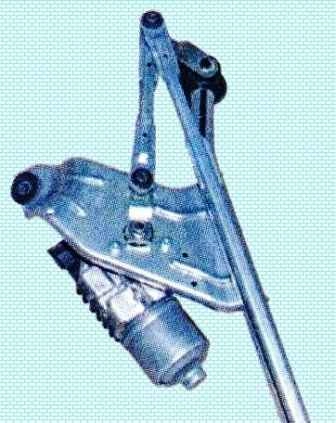

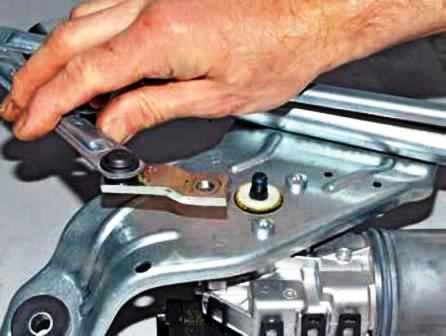

Instalamos la manivela en el eje del motorreductor, en la posición que se muestra en la foto.
Apriete la tuerca del cigüeñal.
Llevamos a cabo la instalación adicional del limpiaparabrisas en el orden inverso.
Al instalar los brazos del cepillo en los ejes del limpiafondos, tenga en cuenta que el brazo del cepillo izquierdo es 10,0 mm más largo que el brazo del cepillo derecho.
Reemplazo del limpiaparabrisas de la puerta trasera
El mecanismo del limpiaparabrisas de la puerta trasera está asegurado con remaches. Reemplazamos en caso de avería del motorreductor.
Para perforar los remaches, necesitará un taladro con una broca de 8 mm.
Preparando el coche para la tarea.
Quitar la tapicería del portón trasero

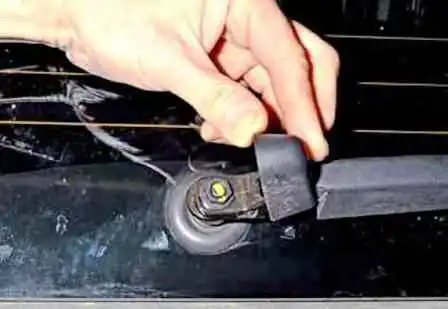

Levantar la tapa protectora que cubre la tuerca del brazo del cepillo

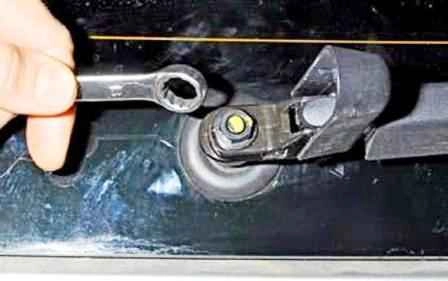

Desatornille la tuerca de fijación de la palanca con una llave de 13

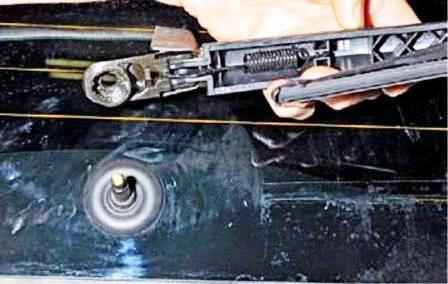

Quitar la palanca con el cepillo

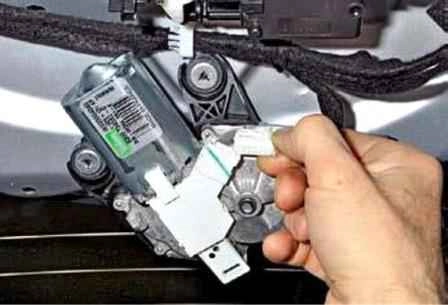

Presionando el bloqueo del bloque de hilos desconectamos el bloque del conector del motorreductor

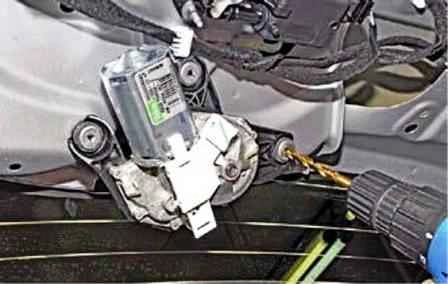

Use un taladro para perforar el remache ubicado más cerca del lado derecho del automóvil

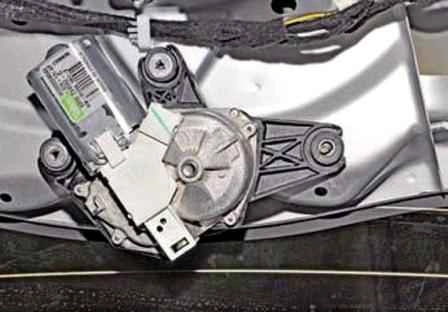

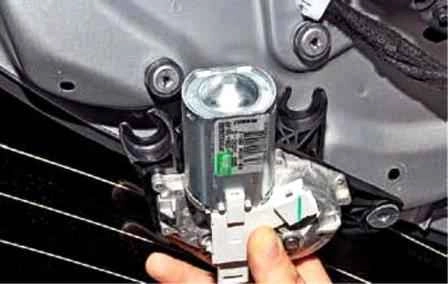

Retire el limpiador, quitando los soportes del limpiador de los cojines de goma
Instalación del limpiador
Para instalar el limpiafondos cogemos un espárrago de unos 100 mm de largo con rosca M6.
Doblar el extremo del espárrago de 25 mm de largo en ángulo recto y atornillar la tuerca en el extremo doblado.

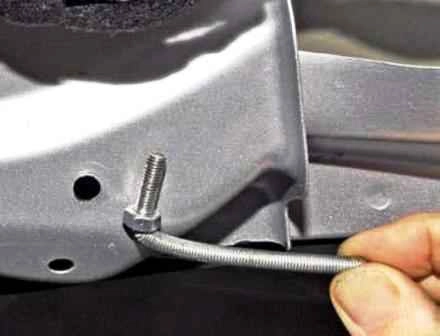

Tornillo fabricado para la fijacion del motorreductor

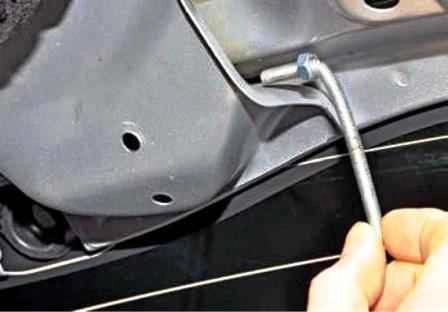

Colocamos el extremo doblado del montante detrás del panel de montaje de la puerta

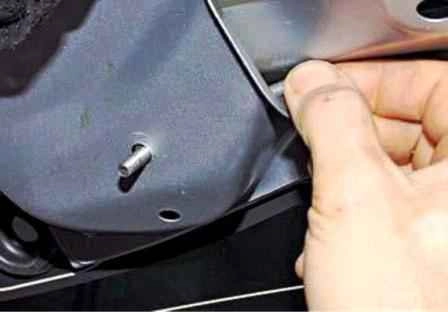

Sacamos el extremo doblado del espárrago del agujero en el que se instaló previamente el remache.

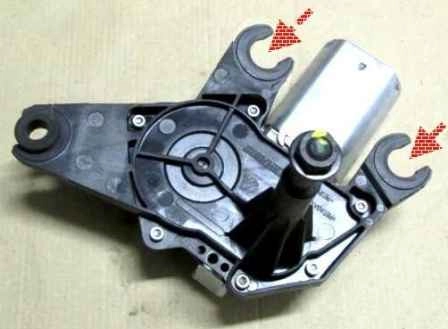

Aplica una solución jabonosa en los dos huecos del soporte del limpiafondos
Ponemos estas cavidades limpiadoras en cojines de goma remachados a la puerta
Y pon el tercer cojín de goma en la horquilla

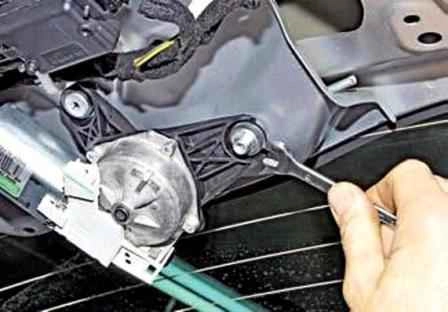

Ponemos la arandela, giramos y apretamos la tuerca con rosca M6 para la fijación del limpiafondos.
Para colocar el eje del motorreductor en su posición original, conecte el bloque de cables al motorreductor.
Conectamos el terminal negativo a la batería, encendemos el motorreductor con el interruptor de la columna de dirección, luego lo apagamos y esperamos a que se detenga el eje del motorreductor
En esta posición, coloque el brazo del cepillo de modo que quede horizontal y dirigido hacia el lado derecho del automóvil.
