Se pueden instalar tres grupos de instrumentos en los automóviles Gazelle: un modelo antiguo de producción hasta 2003, un nuevo modelo de producción a partir de 2003 para automóviles con motores ZMZ-4063, ZMZ-40522, UMZ-4215 y un nuevo modelo de producción de 2003 para coches con motores ZMZ-40524 y UMZ-4218
El grupo de instrumentos combina toda la instrumentación del vehículo.
Incluye velocímetro, cuentakilómetros total y diario (en combinaciones del modelo antiguo de producción hasta 2003 y el nuevo modelo de producción a partir de 2003 para automóviles con motores ZMZ-4963 ZMZ-40522 y cuentamecánico UM Z-4215.
Y en la combinación de un nuevo modelo de producción desde 2003 para automóviles con motores ZMZ-40524 y UMZ-4218, los contadores están ubicados en la primera pantalla de cristal líquido), un tacómetro electrónico (de 0 a 6000 min-1), un reloj y un voltímetro en la segunda pantalla de cristal líquido (en combinación con un nuevo modelo de producción desde 2003 para automóviles con motores ZMZ-40524 y UMZ-4218), indicador de temperatura del refrigerante, nivel de combustible indicadores, luces de control y de señalización, luces de retroiluminación.
Indicadores de temperatura y combustible de tipo electromagnético.
En el grupo de instrumentos de un nuevo modelo de lanzamiento desde 2003 para automóviles con motores ZMZ-40524 y UMZ-4218, se proporciona una función de alarma audible en caso de emergencia.
Además, utiliza los modos de retroiluminación "noche" y "día" de las pantallas de cristal líquido para facilitar la visualización de las lecturas
Los desarrolladores del cuadro de instrumentos también han introducido un modo de autocomprobación, que le permite controlar el correcto funcionamiento de los punteros, mostrar información en pantallas de cristal líquido y la operatividad de las alarmas
El cuadro de instrumentos no es reparable, por lo tanto, en caso de falla de los instrumentos, se reemplaza como un conjunto.
Extracción del grupo de instrumentos de los automóviles fabricados antes de 2003
Desconecte la batería.

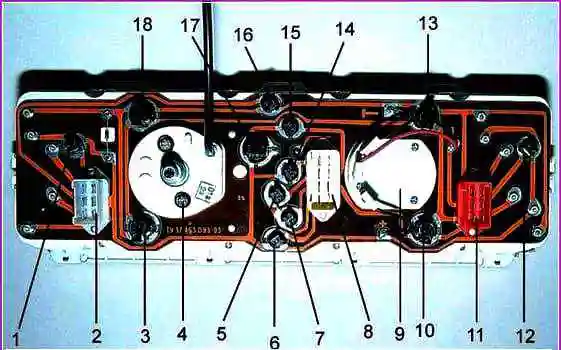

La disposición de las lámparas de iluminación de instrumentos, dispositivos de señalización y conectores enchufables en el grupo de instrumentos (vista desde el interior): 1 - dispositivo de señalización de reserva de combustible; 2 - conector X1; 3,10,13,18 - lámparas de iluminación de instrumentos; 4 - velocímetro; 5 - dispositivo de señalización de luces altas; 6 - dispositivo de señalización para sobrecalentamiento del refrigerante; 7 - dispositivo de señalización de luz lateral; 8 - conector X2; 9 - tacómetro; 11 - conector X3; 12 - dispositivo de señalización para presión de aceite de emergencia; 14 - indicador de nivel insuficiente de líquido de frenos y la activación del freno de estacionamiento; 15 - dispositivo de señalización para encender el bloqueo del diferencial central en la caja de transferencia (para modificación 4x4); 16 - dispositivo de señalización del indicador de dirección; 17 - indicador de carga de la batería.
El grupo de instrumentos está instalado en el tablero, que combina en un caso:
- - velocímetro (con contadores de kilometraje total y diario);
- - tacómetro;
- - indicadores de temperatura del refrigerante, nivel de combustible (con alarma de reserva de combustible), presión de aceite (con alarma de presión de emergencia);
- - voltímetro;
- - un bloque de dispositivos de señalización para la carga de la batería, luces altas, indicadores de dirección, luz de posición, caída de emergencia en el nivel del líquido de frenos y freno de estacionamiento, sobrecalentamiento del líquido refrigerante, encendido del bloqueo del diferencial central de la caja de transferencia (para modificación 4x4).

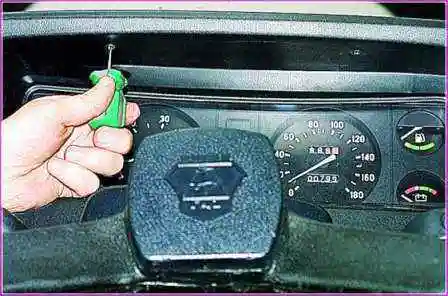

Con un destornillador Phillips corto, desenroscar los dos tornillos de la fijación superior del revestimiento del cuadro de instrumentos

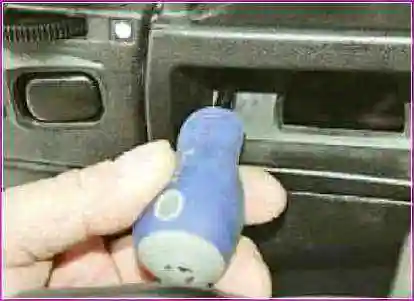

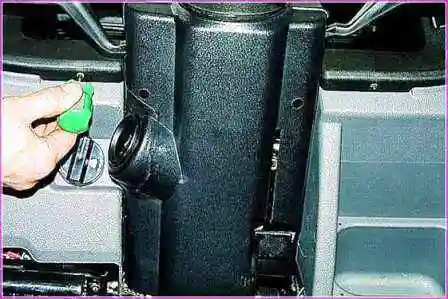

Con ayuda de un destornillador, desenroscamos los dos tornillos de la fijación inferior del revestimiento del cuadro de instrumentos

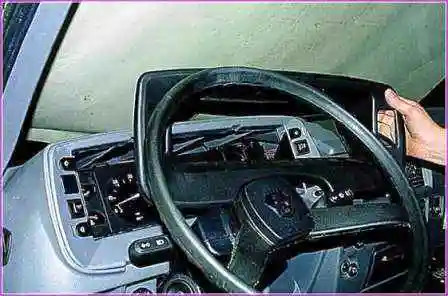

Quitar el forro.

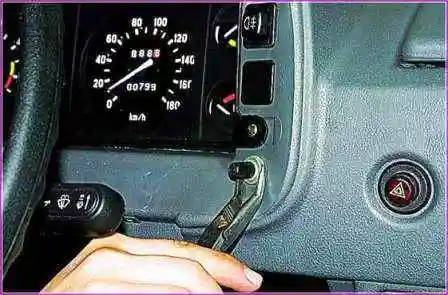

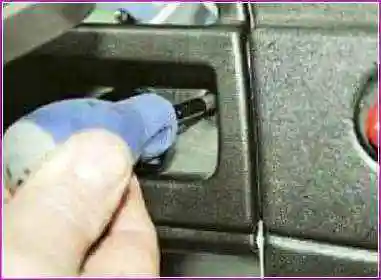

Con ayuda de unos alicates, desenroscamos la tuerca que sujeta la empuñadura para la puesta a cero del cuentakilómetros diario.

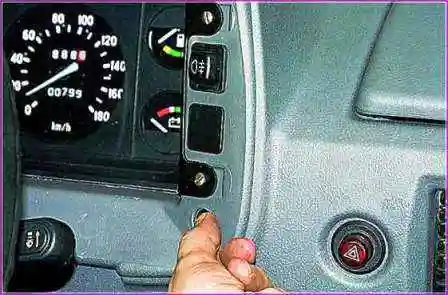

Empotrar el mango en el panel de control

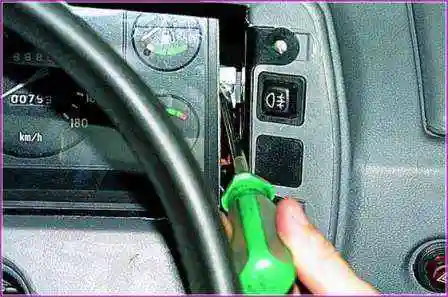

Con un destornillador plano largo, desatornille los dos tornillos de los extremos del grupo de instrumentos
Desmontando el cuadro de instrumentos del panel, desenroscar la tuerca de fijación del cable del velocímetro.

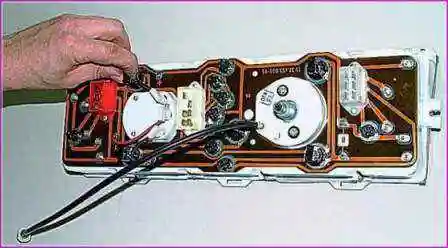

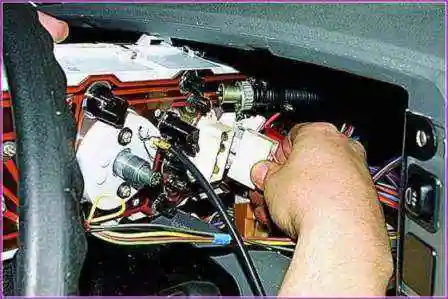

Desconecte los tres bloques de enchufes de los terminales del cuadro de instrumentos.
Las almohadillas difieren en color y número de conectores, por lo que no es necesario etiquetarlas.

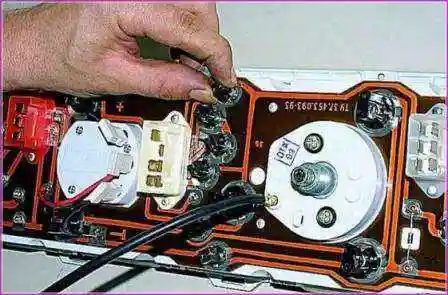

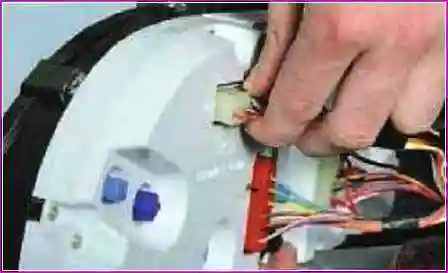

Para reemplazar las luces de iluminación de los instrumentos, gire el cartucho en sentido contrario a las agujas del reloj y retírelo del grupo de instrumentos
Reemplazo de una lámpara defectuosa.
Para reemplazar la lámpara de señalización, gire el cartucho en sentido contrario a las agujas del reloj y retírelo del grupo de instrumentos
Cambiamos la lámpara defectuosa junto con el cartucho
Montamos e instalamos el cuadro de instrumentos en orden inverso.
Para quitar el grupo de instrumentos de un automóvil fabricado desde 2003, haga lo siguiente
Así luce el cuadro de instrumentos de 2003
Desconecte el cable del terminal negativo de la batería.

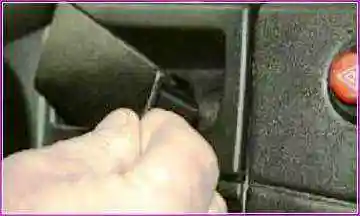

Haz palanca en el borde del tapón derecho en la parte inferior de la moldura del grupo de instrumentos
Quitar la tapa
También retiramos el tapón del lado izquierdo del revestimiento.
Desatornille el tornillo inferior derecho
Retire el tornillo inferior izquierdo
Retire los dos tornillos superiores que sujetan la moldura del tablero de instrumentos

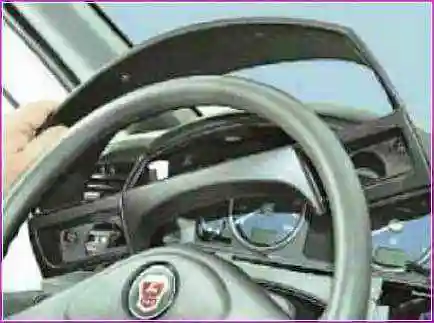

Quitar el revestimiento del cuadro de instrumentos

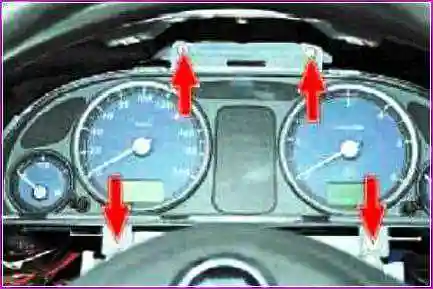

Desatornillamos los cuatro tornillos del cuadro de instrumentos
Retiramos el grupo de instrumentos del zócalo en el panel de instrumentos, desconectamos las almohadillas del arnés de cableado y retiramos la combinación
Instalar en orden inverso.
Reemplazo de bombillas en el grupo de instrumentos
La figura muestra la ubicación de las luces en el tablero de instrumentos de un automóvil fabricado desde 2003.
El reemplazo de estas lámparas lo proporciona el fabricante de la combinación.
Los caracteres que no están en la figura están resaltados por LED que no se pueden reemplazar.
Los LED están ubicados en el reverso de la placa de circuito impreso y se reemplazan como un conjunto con el grupo de instrumentos.

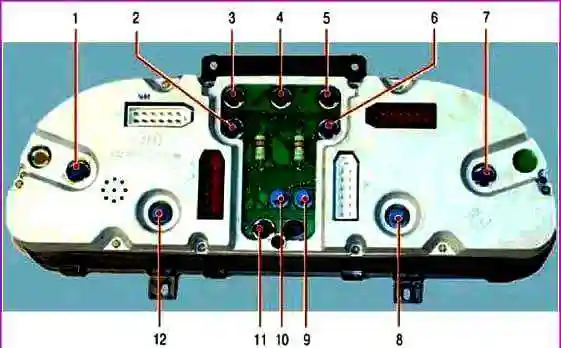

La ubicación de las lámparas de control y las lámparas de iluminación de instrumentos del grupo de instrumentos de un automóvil producido desde 2003: 1 - lámpara de iluminación para el indicador de temperatura del refrigerante; 2 - lámpara de iluminación del tacómetro; 3 - lámpara de control para encender el indicador de dirección derecho; 4 - lámpara de señal "STOP"; 5 - lámpara de control para encender el indicador de dirección izquierdo; 6 - lámpara de iluminación del velocímetro; 7 - lámpara para retroiluminar el indicador de combustible; 8 - retroiluminación de la primera pantalla de cristal líquido que muestra el kilometraje total y diario; 9 - lámpara de control para encender luces antiniebla; 10 - lámpara de control para encender luces laterales; 11 - lámpara de control para encender el haz principal de los faros; 12 - retroiluminación de la segunda pantalla de cristal líquido que muestra la hora actual o la tensión de red
Desconecte el cable del terminal negativo de la batería.
Quitar el cuadro de instrumentos

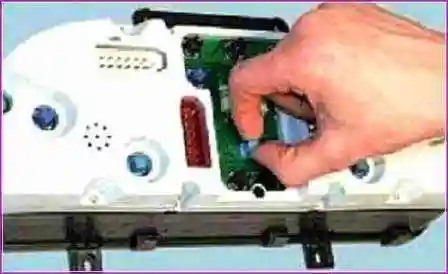

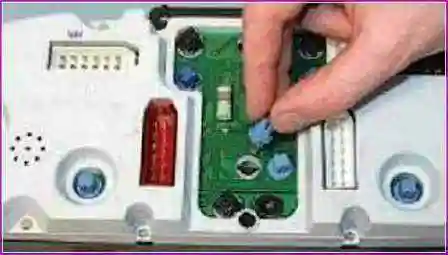

Para reemplazar la luz del instrumento, gire su casquillo en sentido contrario a las agujas del reloj
Retire el cartucho de la placa de circuito impreso del grupo de instrumentos.
Lámparas en el cuadro de instrumentos de un coche de 2003
Se reemplaza ensamblado con el cartucho, ya que los contactos de la lámpara están soldados a las placas de contacto del cartucho.
