La calefacción para coche Gazelle consta de una carcasa de plástico en la que se instala un radiador, dos ventiladores montados en el eje del motor, amortiguadores superior, central e inferior y un panel de control con tres palancas e interruptores

Se instala una resistencia adicional en el lado izquierdo del calentador, lo que reduce la velocidad del ventilador

Drene el refrigerante (consulte Sustitución del refrigerante).

Habiendo retirado el escudo protector de las mangueras del calentador principal, y habiendo desconectado las mangueras del radiador, lo sacamos del cuerpo del calentador principal (ver Extracción del radiador del calentador principal).

Extraiga el panel de instrumentos (consulte Extracción del panel de instrumentos).

Retirar e instalar el calentador principal de un automóvil Gazelle

Recordando o anotando el orden de conexión, desconecte los cables del interruptor de luz central.

Retirar e instalar el calentador principal de un automóvil Gazelle

Desconecte el enchufe del interruptor principal del calentador

Retirar e instalar el calentador principal de un automóvil Gazelle

Desconecte el enchufe del interruptor del calentador auxiliar.

Retirar e instalar el calentador principal de un automóvil Gazelle

Hacemos palanca con un destornillador en el clip de resorte de la varilla del grifo del calentador

Retirar e instalar el calentador principal de un automóvil Gazelle

Desconecte la varilla del grifo del calentador del panel de control.

Retirar e instalar el calentador principal de un automóvil Gazelle

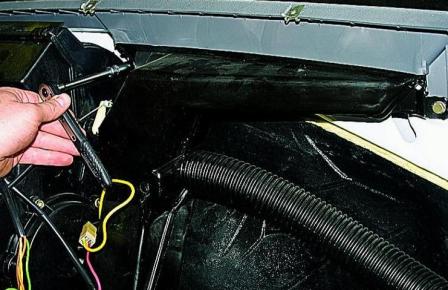

Con una llave o una cabeza de "10", desenrosque los dos tornillos que sujetan el tubo del soplador del parabrisas.

Es suficiente desenroscar el perno más cercano al calentador 2 o 3 vueltas.

Retirar e instalar el calentador principal de un automóvil Gazelle

Utilizando la cabeza en “8” desenroscamos el tornillo autorroscante de la fijación inferior del tubo del soplador del parabrisas

Retirar e instalar el calentador principal de un automóvil Gazelle

Retire el tubo del soplador derecho con una manguera. También retiramos el segundo tubo de calefacción

Retirar e instalar el calentador principal de un automóvil Gazelle

Desconecte el conector del motor del calentador.

Retirar e instalar el calentador principal de un automóvil Gazelle

Retire el enchufe de los cables de la resistencia.

Retirar e instalar el calentador principal de un automóvil Gazelle

Con la tecla “10” desenroscamos el tornillo que sujeta el canalón de plástico del mazo de cables.

Retirar e instalar el calentador principal de un automóvil Gazelle

Usando la llave "12", desatornille los cuatro pernos de montaje calentador al cuerpo.

Debajo del perno inferior hay una punta del cable "masa".

Retirar e instalar el calentador principal de un automóvil Gazelle

Levantando ligeramente el calentador, retírelo junto con los soportes

Retirar e instalar el calentador principal de un automóvil Gazelle

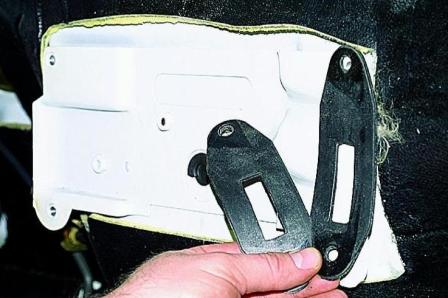

Las juntas de sellado se instalan entre los soportes del calentador y el cuerpo

La segunda forma de quitar el calentador es sin soportes

Para ello, retire el ventilador eléctrico y desatornille los dos tornillos que sujetan los soportes al calentador.

Habiendo levantado el calentador de 1 a 2 cm, retírelo de los soportes quitando la punta del cable de "masa" del perno del soporte.

Instale el calentador en la secuencia especificada:

- instale los soportes del calentador con juntas en el escudo del motor y envuelva los pernos de su fijación.

"Vestimos" el calentador en los soportes, al mismo tiempo que enrollamos el lazo de su fijación al soporte del cuerpo.

Envolvemos los pernos de los soportes al calentador y conectamos los cables y las mangueras.
