Retiramos la caja de cambios durante reparaciones parciales o completas, también al reemplazar el mecanismo de embrague

Trabajamos juntos en el foso de inspección

¡Cuidado, la caja pesa unos 32 kg!

Drene el aceite (consulte Cómo cambiar el aceite en la caja de cambios de un automóvil Gazelle).

Desconecte la transmisión de la caja de cambios (consulte Inspección y extracción del eje de transmisión del automóvil Gazelle).

Cómo quitar e instalar una caja de cambios Gazelle

Desde la cabina, haciendo palanca con un destornillador plano, levantamos la tapa ondulada de la palanca de cambios

Cómo quitar e instalar una caja de cambios Gazelle

Use un destornillador o una barba para sacar el manguito de bloqueo.

Cómo quitar e instalar una caja de cambios Gazelle

Retirar la parte superior de la palanca junto con la tapa.

Cómo quitar e instalar una caja de cambios Gazelle

Abrimos los sectores del manguito distanciador con dos destornilladores, y retiramos el manguito

Cómo quitar e instalar una caja de cambios Gazelle

Quitar el cojín de goma

Cómo quitar e instalar una caja de cambios Gazelle

Retire el manguito de bloqueo

Cómo quitar e instalar una caja de cambios Gazelle

Para facilitar el montaje posterior, instalamos las piezas del brazo superior en su cavidad interior en el orden inverso al desmontaje y las fijamos con un manguito de bloqueo.

Cómo quitar e instalar la caja de cambios Gazelle

Use un destornillador para destornillar seis tornillos

Cómo quitar e instalar una caja de cambios Gazelle

Retire el sello del piso.

Cómo quitar e instalar una caja de cambios Gazelle

Retire la cubierta protectora.

Cómo quitar e instalar una caja de cambios Gazelle

Desconecte la tapa con la mano o unos alicates

Quitar la palanca

Cómo quitar e instalar una caja de cambios Gazelle

Desde la parte inferior del automóvil, desconecte el cable de transmisión del velocímetro y los cables del interruptor de la luz de marcha atrás de la caja de cambios.

Cómo quitar e instalar una caja de cambios Gazelle

Sujetando el tornillo de fijación de los tubos receptores con la llave "12", con la llave "14" desenrosque sus dos tuercas.

Cómo quitar e instalar la caja de cambios de un automóvil Gazelle

Con la llave “14” desenroscamos los dos tornillos que sujetan el soporte a la caja de cambios.

Cómo quitar e instalar la caja de cambios Gazelle

Retire el soporte junto con las arandelas de goma.

Cómo quitar e instalar una caja de cambios Gazelle

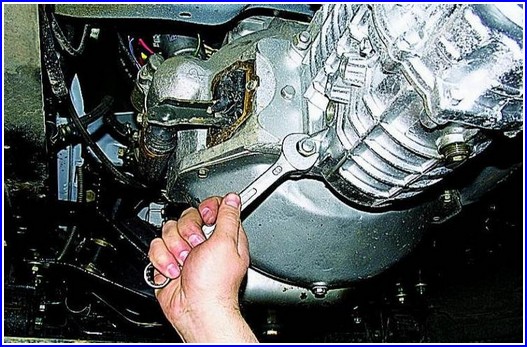

Con la llave “19” desenroscamos las cuatro tuercas que sujetan la caja de cambios a la carcasa del embrague.

Cómo quitar e instalar una caja de cambios Gazelle

Instalamos un énfasis debajo de la unidad de potencia o colocamos una barra entre la cabeza del bloque y el escudo del compartimiento del motor

Cómo quitar e instalar una caja de cambios Gazelle

Desatornillamos las dos tuercas que sujetan la caja de cambios al travesaño y retiramos el travesaño.

Meciendo y moviendo la caja hacia atrás con cuidado, retírela.

Instalamos la caja de cambios en orden inverso, lubricando las estrías del eje de entrada con grasa SHRUS-4.
