Normalmente, el ajuste del cable del acelerador se ajusta al cambiar el cable del acelerador, al reparar el motor

Comprobación y ajuste del cable del acelerador en el motor ZMZ-40522, ZMZ-406

Desconecte el terminal negativo de la batería.

Ajuste del actuador del acelerador Gazelle

Afloje el tornillo con un destornillador, retire la abrazadera y el conducto de aire de goma del cuerpo del acelerador.

Ajuste del actuador del acelerador Gazelle

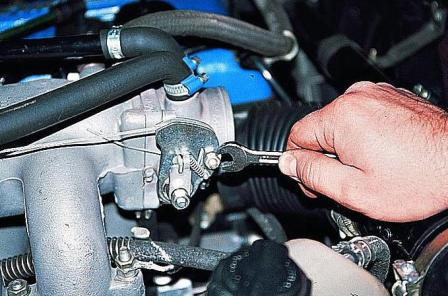

Utilice una llave de 10 para aflojar la tuerca del sujetacables en el sector.

Ajuste del actuador del acelerador Gazelle

En el lado del sector 3 de la válvula de mariposa, tire del cable 1 hasta el tope.

La palanca superior 5 del pedal del acelerador debe apoyarse contra el tope 4 del soporte.

Apretamos la tuerca 2 que sujeta el cable en el sector.

Ajuste del actuador del acelerador Gazelle

La válvula de mariposa debe estar completamente cerrada.

Ajuste del actuador del acelerador Gazelle

Afloje el apriete de la tuerca “A” y mueva el limitador “B” de la palanca del pedal hasta que haga tope contra el soporte del pedal, apriete la tuerca “A”.

Ajuste del actuador del acelerador Gazelle

Si presionamos a fondo el pedal del acelerador, el amortiguador debe estar completamente abierto y la palanca inferior del pedal debe descansar contra la alfombrilla

Puedes corregir la posición del cable moviendo la punta 1 de la funda en el soporte, aflojando las tuercas 2.

Apriete las tuercas 2 después de ajustar.

Si es necesario, repita el ajuste.

Al final del ajuste, coloque el conducto de aire en su lugar.

Comprobación y ajuste del cable del acelerador en los motores ZMZ-4025, ZMZ-4026, ZMZ-4061, ZMZ-4063

Presione el pedal del acelerador hasta el fondo de la alfombrilla y manténgalo o fíjelo en esta posición insertando un bloque de madera adecuado.

Ajuste del actuador del acelerador Gazelle

Desenroscamos la tuerca 1 dos o tres vueltas y giramos el sector 2 del actuador de mariposa hasta el tope para que los amortiguadores queden totalmente abiertos.

Tensamos el cable y apretamos la tuerca 1.

Suelte el acelerador.

Las válvulas de mariposa deben cerrarse por completo, el sector debe llegar al tope.

Si esto no sucede, ajuste la posición del sector 2 moviendo la punta 3 con las tuercas 4.

Apriete las tuercas.

Ajuste del actuador del acelerador Gazelle

Afloje el apriete de la tuerca "A" y mueva el limitador "B" de la palanca del pedal hasta que haga tope contra el soporte del pedal.

Apretar la tuerca "A".

Comprobando el ajuste.

Presionamos el pedal del acelerador hasta el final, mientras que las válvulas de mariposa deben abrirse por completo y el sector del amortiguador debe llegar al tope.

Suelte el pedal: los amortiguadores deben cerrarse por completo y el sector debe llegar al tope.
