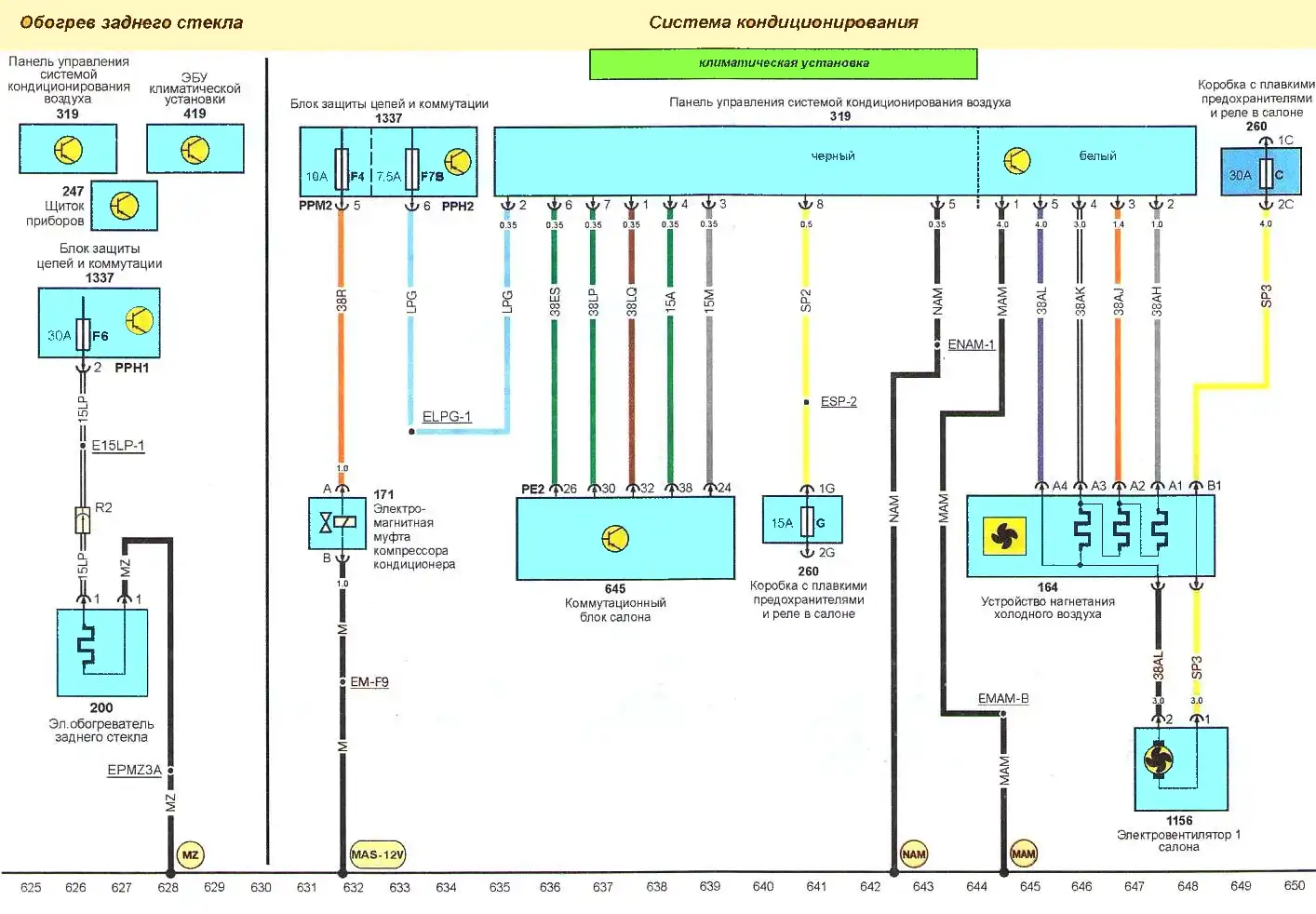

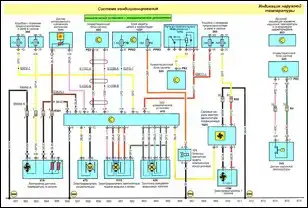

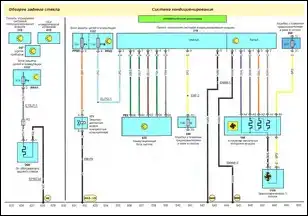

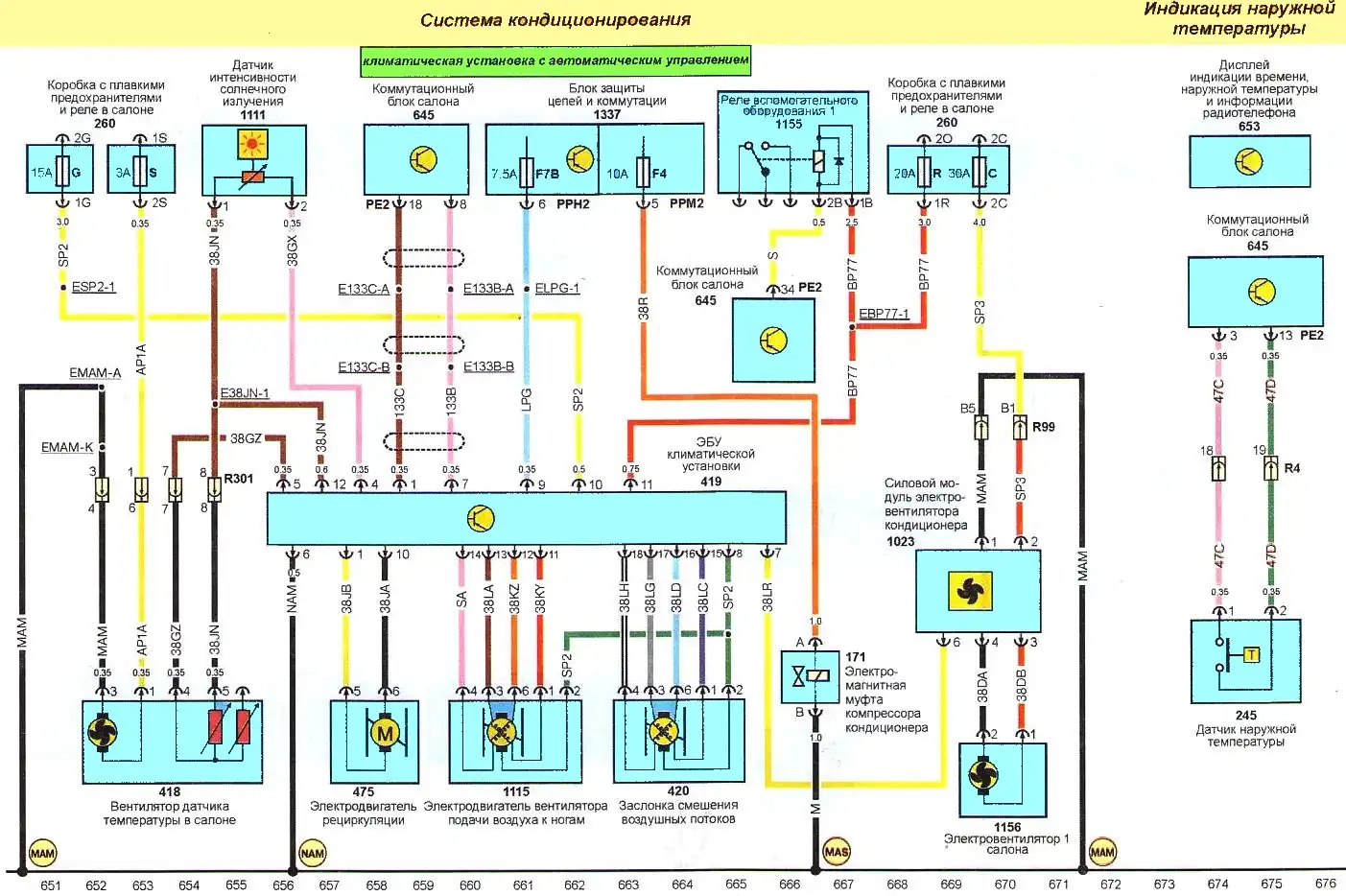

Схема системы кондиционирования Renault Megane 2
Схема системы кондиционирования Renault Megane 2
Часть 1
Часть 2
