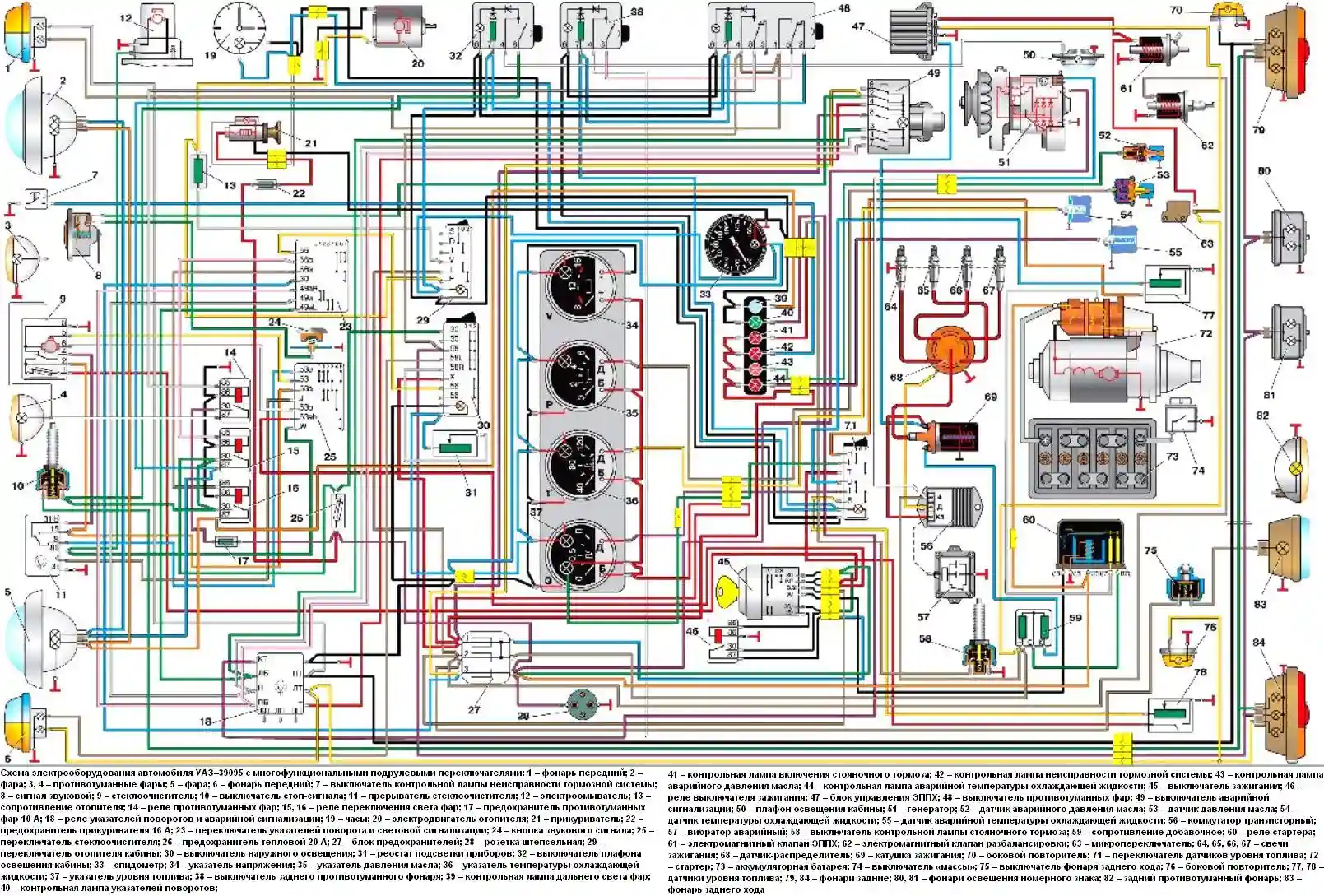

Схема электрооборудования автомобиля УАЗ–39095
Схема электрооборудования автомобиля УАЗ–39095 с многофункциональными подрулевыми переключателями
