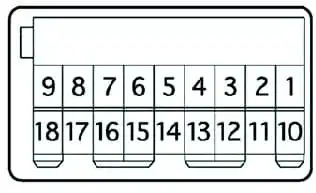

Überprüfung des Hauptschalters
Auf Durchgang zwischen den Klemmen des Hauptschalters der elektrischen Fensterheber prüfen
Wenn es keinen Durchgang gibt, ersetzen Sie den Hauptschalter.
Glas geschlossen
|
Position Schalter |
Front Passenger Outlet# |
Pin Nr. rechts hinten |
Linker Rücken Pin# |
|---|---|---|---|
|
OBEN |
6-131-15 |
6-181-16 |
6-121-10 |
|
AUS |
1-131-15 |
1-181-16 |
6-121-10 |
|
UNTEN |
6-151-13 |
6-161-18 |
6-101-12 |
Glas offen
|
Position Schalter |
Front Passenger Outlet# |
Pin Nr. rechts hinten |
Linker Rücken Pin# |
|---|---|---|---|
|
OBEN |
6-13 |
6-18 |
6-12 |
|
AUS |
13-15 |
16-18 |
10-12 |
|
UNTEN |
6-15 |
6-16 |
6-10 |

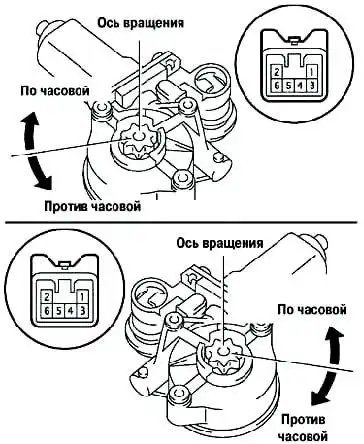

Kontrolle der Fensterhebermotoren
Überprüfen Sie die Funktion des rechten vorderen Fenstermotors.
Schließen Sie Klemme 5 des Motorsteckers an den Pluspol der Batterie und Klemme 4 an den Minuspol an.
Stellen Sie sicher, dass der Motor im Uhrzeigersinn dreht.
Kehren Sie die Polarität des Anschlusses um und stellen Sie sicher, dass der Motor gegen den Uhrzeigersinn dreht.
Wenn mindestens ein Test nicht mit der Beschreibung übereinstimmt, ersetzen Sie den Motor.
Überprüfen Sie den Betrieb der Fensterhebermotoren der restlichen Türen, indem Sie die gleiche Polarität wie beim ersten Test einstellen.

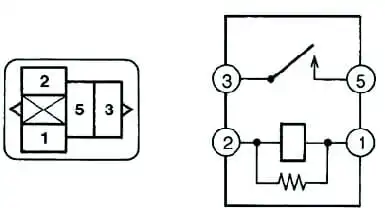

Überprüfung des Hauptleistungsrelais
Überprüfen Sie den Durchgang zwischen den Relaisausgängen, wenn sie erregt sind.
Wenn die Ergebnisse nicht mit denen in der Tabelle übereinstimmen, ersetzen Sie das Relais.
Standardprüfung
|
Pin# |
Status |
Ergebnis |
|---|---|---|
|
1-2 |
Permanent |
Bearbeitet |
|
3-5 |
Permanent |
Nicht durchgeführt |
|
3-5 |
Netzteil zwischen den Klemmen 1 und 2 |
verdrahtet |
