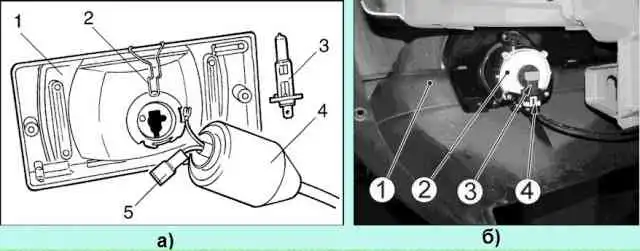

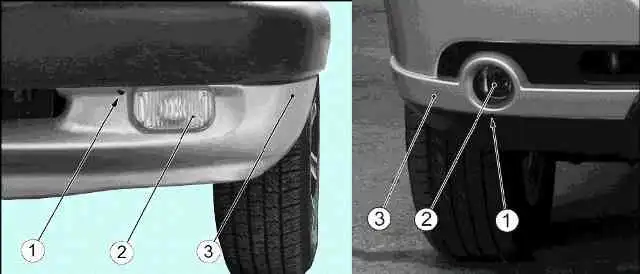

Je nach Konfiguration sind am Fahrzeug zwei Arten von Nebelscheinwerfern verbaut
a) – bis zu 32 Konfigurationen (bis Februar 2009); GLS: 1 - Nebelscheinwerfergehäuse; 2 - Riegel; 3 - Lampe; 4 - Schutzhülle; 5 – Lampenblock
b) – bei einem Auto mit Konfiguration 55 (ab März 2009): 1 – vordere Stoßstange; 2 - Nebelscheinwerfer; 3 - Lampe; 4 – vorderer Kabelbaumblock
Beim Nebelscheinwerfer 1 (Abb. 1a) (GLS-Ausstattung) tauschen Sie die durchgebrannte Lampe 3 aus, nachdem Sie den Scheinwerfer aus dem Fahrzeug ausgebaut haben.
Um die Lampe zu entfernen, entfernen Sie die Gummischutzabdeckung 4 und entfernen Sie die Antennen des Federriegels 2 aus den Nuten. Um die Demontage der Lampe zu erleichtern, entfernen Sie zuerst den Block 5 von ihr.
Um die Glühlampe im Nebelscheinwerfer 2 (Abb. 1b) (Komplettset 55, GLC-Version) auszutauschen, trennen Sie den Block 4 des vorderen Kabelbaums von der Lampe und entfernen Sie die Lampe 3 aus dem Scheinwerfergehäuse.
Weiterlesen:
Entfernen Sie dazu den Kotflügel der vorderen Stoßstange:
Drehen Sie das Vorderrad oder entfernen Sie es.

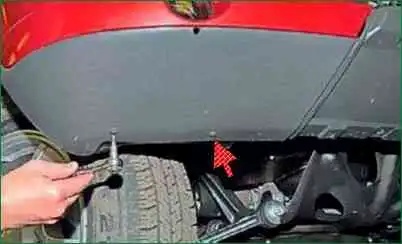

Entfernen Sie die beiden Schrauben an der Unterseite des Stoßfängers

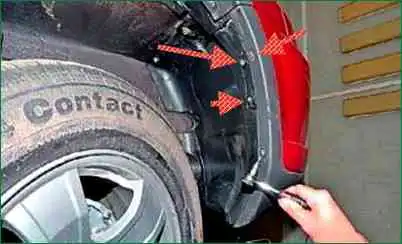

Entfernen Sie die vier Schrauben im Inneren des Flügelbogens

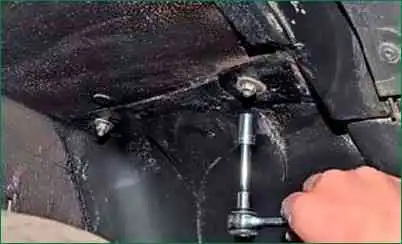

Zwei Muttern mit einem 10er-Kopf abdrehen

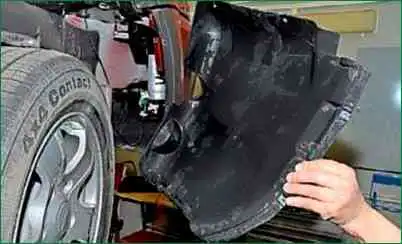

Entfernen Sie den Kotflügel.
Nachdem wir den Kotflügel entfernt haben, tauschen wir die Nebelscheinwerferlampe aus

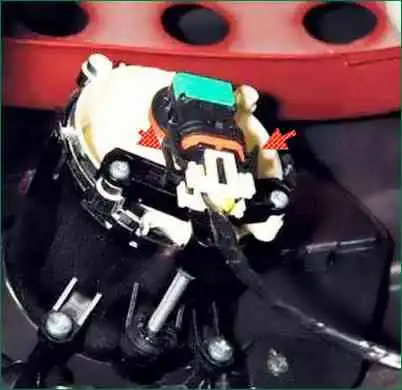

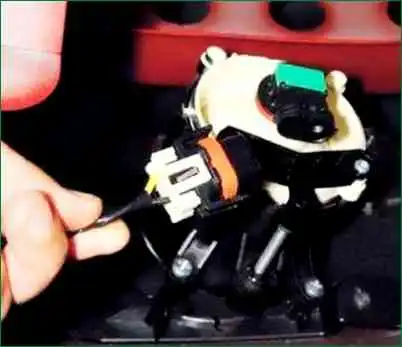

Wir drücken die beiden Klammern des Drahtblocks
Trennen Sie den Block von der Lampe

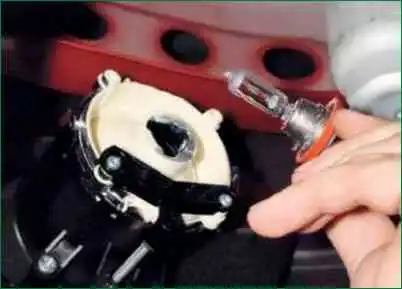

Entfernen Sie die Glühlampe durch Drehen gegen den Uhrzeigersinn aus dem Scheinwerfergehäuse
Bauen Sie die neue Lampe in umgekehrter Reihenfolge ein

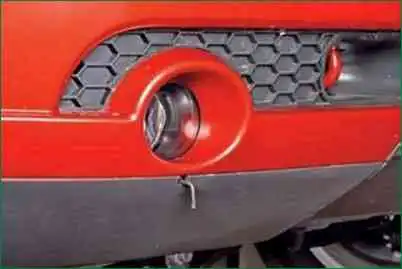

Nebelscheinwerfergehäuse entfernen

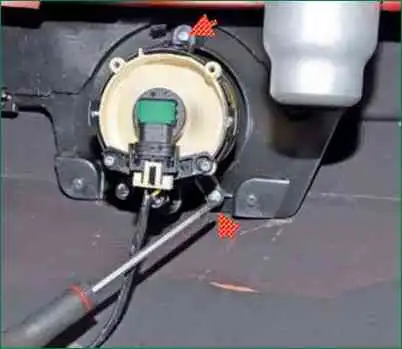

Lösen Sie mit einem Kreuzschlitzschraubendreher die drei Schrauben, mit denen der Scheinwerfer an der Stoßstange befestigt ist

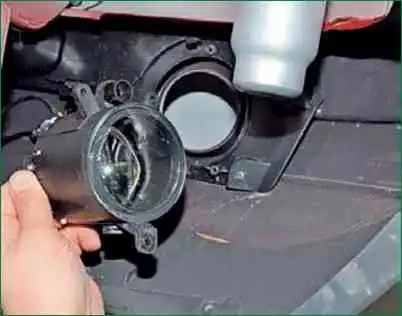

Scheinwerfer entfernen

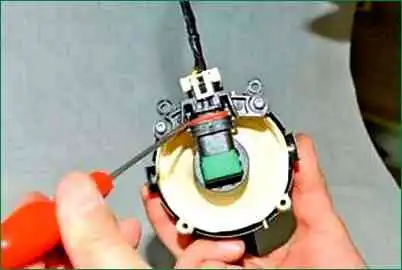

Mit einem Schraubendreher drücken wir die beiden Riegel des Blocks und trennen den Kabelblock von der Scheinwerferlampe.
Verwenden Sie bei Bedarf den Torx-20-Schlüssel, um die Richtung des Scheinwerferstrahls durch das Loch in der Stoßstange anzupassen.
Nebelscheinwerfer in umgekehrter Reihenfolge einbauen.
Der rechte Scheinwerfer ist mit dem Buchstaben R gekennzeichnet, der linke Scheinwerfer ist mit dem Buchstaben L gekennzeichnet.
Nebelscheinwerfer einstellen
Scheinwerfer werden mit optischen Instrumenten eingestellt.
Wenn diese nicht verfügbar sind, kann die Justierung auf einer horizontalen Plattform mithilfe eines Bildschirms durchgeführt werden. Die Unebenheit der Arbeitsplattform sollte nicht mehr als 3 mm pro 1 Meter betragen.

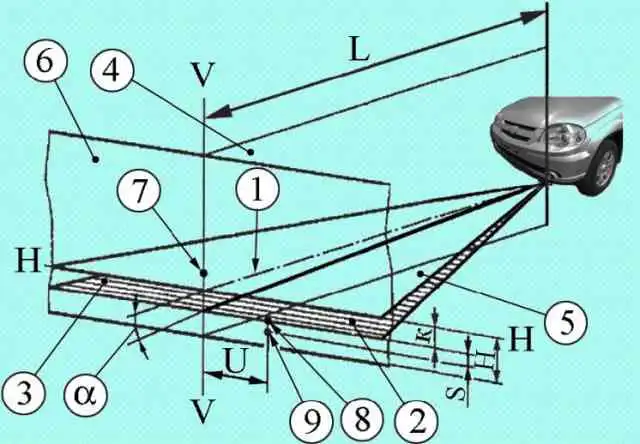

Stellen Sie ein vollgetanktes und ausgerüstetes Auto mit einer Last von 735 N (75 kgf) auf dem Fahrersitz auf eine flache horizontale Fläche 10 m vom Bildschirm entfernt (Abschirmung etwa 2 x 1 m groß usw.), sodass die Die Achse des Autos steht senkrecht zu ihm.
Bevor Sie den Bildschirm markieren, stellen Sie sicher, dass der Luftdruck in den Reifen 0,19 MPa (1,9 kgf/cm 2) beträgt, und drücken Sie dann zwei bis drei Mal auf die Fahrzeugfederung, um sie selbst einzustellen Komponenten.
Überprüfen Sie die Ausrichtung der Nebelscheinwerfer und passen Sie sie gegebenenfalls an.
In diesem Fall muss die obere Hell-Dunkel-Grenze des Nebelscheinwerferstrahls parallel zur Ebene der Arbeitsplattform liegen, auf der das Fahrzeug installiert ist.
Die Scheinwerfer werden durch Drehen der Schraube 1 (Abb.) eingestellt, wodurch das optische Element in der horizontalen Ebene gedreht wird.
Die Lichtstärke von Nebelscheinwerfern, gemessen in einer vertikalen Ebene durch die Bezugsachse, darf in einer Richtung von 3° nach oben von der Position der Hell-Dunkel-Grenze nicht mehr als 625 cd betragen.
Wenn die Lichtintensität nicht mit dem oben genannten Wert übereinstimmt, passen Sie den 69-Zoll-Winkel in vertikaler Richtung um mindestens 0,5 % nach und messen Sie die Lichtintensität.
