Kolbenböden und Kolbenringnuten von Kohlenstoffablagerungen reinigen

Kolben in den Zylindern des Blocks müssen gruppenweise gemäß Tabelle eingebaut werden

Kolben nach Schaftaußendurchmesser und Zylinder nach Innendurchmesser werden in drei Größengruppen sortiert und mit den Buchstaben A, B, C gekennzeichnet.

Der Buchstabe, der die Größengruppe des Zylinderdurchmessers angibt, ist mit Farbe auf der Außenfläche des Zylinderblocks rechts gegenüber jedem Zylinder aufgetragen.

Maßgruppen von Zylinderdurchmessern werden bei der Herstellung des Zylinderblocks festgelegt.

Bei der Reparatur eines in Betrieb befindlichen Motors mit verschlissenen Zylindern ist es notwendig, die Zylinderdurchmesser neu zu messen und ihre Gruppe zu bestimmen.

Messungen von Zylinderdurchmessern sollten bei einer Temperatur von plus 20±3˚C durchgeführt werden.

Markierung der Pleuelstange und des Kolbens: 1 - Markierung der Größengruppe des Durchmessers des Lochs für den Finger; 2 - Kennzeichnung der Größengruppe des Rockdurchmessers; 3 - Vorderseite der Beschriftung; 4 - Leiste; 5 - Leiste; 6 - Kennzeichnung der Pleuelgruppe nach Gewicht; 7 - Markierung der Zylindernummer; 8 - Markierung der Größengruppe des Pleuellochs für den Finger

Kolben sind auf der Unterseite mit Buchstaben gekennzeichnet (Abbildung 1).

Der größte Durchmesser des Kolbenschafts befindet sich in einer Ebene senkrecht zur Achse des Kolbenbolzens in einem Abstand von 47,5 mm vom Kolbenboden.

Kolbenschaftdurchmesser sollten bei einer Kolbentemperatur von plus 20 ± 3 °C gemessen werden.

Unterbaugruppe der Pleuelstange -Kolbengruppe des ZMZ-40524-Motors

Bolzen nach Außendurchmesser, Pleuel und Kolben nach Bolzenlochdurchmesser sind in vier Größengruppen sortiert, die mit Farbe oder römischen Ziffern gekennzeichnet sind (Tabelle 1).

Die Größengruppe der Pleuelbohrung für den Finger ist auf der Stange im Bereich des Kolbenbodens mit Farbe gekennzeichnet.

Die Gruppe der Kolbenbohrung ist mit römischen Ziffern auf dem Boden (Abbildung 1) und der Stift mit römischen Ziffern auf dem Ende gekennzeichnet.

Die Pleuelstange muss mit einem Bolzen der gleichen Größengruppe montiert werden.

Wenn die Fehlausrichtung der Achsen der Löcher der Kolben- und Kurbelköpfe den maximal zulässigen Wert überschreitet, ist die Pleuelstange verformt und muss ersetzt werden.

Wenn das Loch in der Pleuelbuchse für den Stift mehr als zulässig abgenutzt ist, muss die Buchse ausgetauscht, eine Nut in der Buchse für den Ölkanal gemacht und das Buchsenloch für den Stift bearbeitet werden.

Messen Sie vor dem Einbau einer neuen Buchse den Durchmesser des Pleuel-Befestigungslochs - wenn das Loch verschlissen ist, wird das Pleuel zurückgewiesen.

Kolben, Bolzen und Pleuel sollten bei einer Temperatur von 20±3 °C gemessen werden.

Die Pleuel sind nach Gewicht in drei Gruppen sortiert und auf dem Pleueldeckel mit Farbe gekennzeichnet (Bild 1).

Markierungsfarbe:

  • - weiß - entspricht der Masse des Pleuels 900...905 g;
  • - grün - 895-900 g;
  • - gelb - 890-895

Für die Montage am Motor sollten Sie Pleuel der gleichen Massengruppe nehmen. Kolben werden nicht nach Gewicht sortiert.

Überprüfen Sie den Massenunterschied der aufeinander abgestimmten Sätze aus Kolben, Bolzen, Pleuel und Ringen, der 10 g nicht überschreiten sollte.

Ermitteln der Masse von Pleuelköpfen mit einer Skala: 1 - Skala

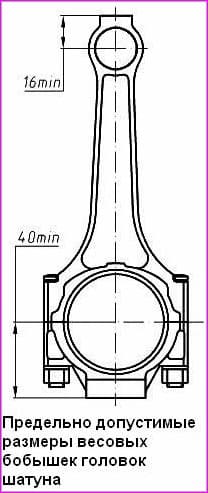

Wenn der Massenunterschied der Sätze größer ist, um erhöhte Motorvibrationen zu eliminieren, sollte die Masse der Sätze ausgeglichen werden, entfernen Sie dazu das Metall von den Pleueln schwererer Sätze von den Gewichtsnaben der Kolben- oder Kurbelköpfe, je nach Gewicht der Köpfe, auf eine Größe, die nicht kleiner ist als die in Abbildung 3 gezeigte.

Gewichtsgrenzen für Pleuelaugen

Beim Entfernen von Material sollte die Masse der Pleuelköpfe die folgenden Grenzen nicht überschreiten: Kolben (m1) - 211-217 g, Kurbel (m2) - 679 ... 688 g.

Kolbenbolzen mit Motoröl schmieren und in die Kolben- und Pleuelbohrungen einsetzen.

Die Pleuelstangen und Kolben müssen, wenn sie mit dem Kolbenbolzen zusammengebaut sind, wie folgt ausgerichtet sein: die Aufschrift "Front" (vorne), die sich auf der Außenseite der Nabe unter dem Finger befindet, und der Vorsprung "A" auf der Kurbelkopf des Pleuels muss in eine Richtung gerichtet sein.

Der Pleueldeckel am Pleuel muss so montiert werden, dass die Leiste „B“ am Pleueldeckel und die Leiste „A“ am Kurbelkopf oder ausbrechen Zylindernummern oder Nuten für Laufbuchsen, die sich seitlich am Deckel und am Kurbelkopf befanden, befanden sich auf einer Seite (Abbildung 1).

Ringe, die für den Einbau in Flaschen mit Nenndurchmesser bestimmt sind, sind mit gelber Farbe auf dem oberen Kompressionsring gekennzeichnet.

Zum Einbau in Zylinder der ersten Übergröße - blau, der zweiten Übergröße - grün.

Auswahl der Kolbenringe zum Zylinder

Das Spiel, das an den im Zylinder platzierten Verbindungen (Abbildung 4) für neue Ringe gemessen wird, sollte sein:

  • - 0,25-0,45 mm am oberen Kompressionsring;
  • - 0,45-0,65 am unteren Kompressionsring;
  • - 0,30-0,55 mm am kastenförmigen Ölabstreifring.

Bei abgenutzten Ringen darf die maximale Größe im Schloss nicht mehr als 1,5 mm betragen.

Ringe zur Messung des thermischen Spalts in den oberen unverschlissenen Teil des Zylinders (von der Oberkante des Zylinders bis zur Position des ersten Kompressionsrings, wenn der Kolben auf OT steht) oder in einen Dorn des Verschlusses legen gleichen Durchmesser.

Reinigen Sie die Oberfläche des Zylinders vorab von Kohlenstoffablagerungen. Der Einbau von Kolbenringen mit einem kleineren thermischen Spalt in der Stoßstelle führt zu einer Konvergenz der Stoßstelle des Rings während des Motorbetriebs und dem Nadir des Zylinders.

Der Einbau von verschlissenen Ringen mit einem großen Spalt führt zu einer Verringerung des Kompressionshubdrucks und einem erhöhten Ölverbrauch.

Überprüfen Sie das Spiel zwischen den Ringen und der Wand der Kolbennut mit einer Fühlerlehre (Abbildung 6).

Überprüfen Sie den Umfang des Kolbens an mehreren Stellen.

Das Seitenspiel für neue Ringe und Kolben sollte 0,045...0,090 mm betragen.

Für abgenutzte Ringe und Kolben ist ein maximales Spiel von nicht mehr als 0,15 mm zulässig.

Ein größeres Spiel führt aufgrund der "Pump"-Wirkung der Ringe zu einem erhöhten Ölausbrand.

Montage der Kolbenringe am Kolben

Verwenden Sie das Werkzeug (Abbildung 5), um die Kolbenringe auf den Kolben zu setzen.

Montieren Sie den unteren Kompressionsring mit der Aufschrift „TOP“ (oben) am Ende zum Kolbenboden hin.

Die Ringe in den Nuten müssen sich frei bewegen.

Kontrolle des Spiels zwischen dem Kolbenring und der Nut im Kolben

Setzen Sie den Kolben wie folgt in die Zylinder ein:

  • - Pleuelstange und Kolbengruppe so ausrichten, dass die Aufschrift "FRONT" (vorne) auf dem Kolbenauge zur Vorderseite des Zylinderblocks zeigt,
  • - Wischen Sie die Betten der Pleuel und ihre Kappen mit einer Serviette ab, wischen Sie die Auskleidungen ab und setzen Sie sie ein,
  • - Drehen Sie die Kurbelwelle so, dass die Kurbeln des ersten und vierten Zylinders die Position einnehmen, die dem UT entspricht;
  • - Laufbuchsen, Kolben, Pleuelzapfen und den ersten Zylinder mit sauberem Motoröl schmieren;
  • - Bewegen Sie die Ringverschlüsse in einem Winkel von (ca.) 120° zueinander, wobei das Gelenk des Federspreizers gegenüber dem Verschluss des Ölabstreifringkastens platziert werden muss, bevor der Ring auf dem Kolben montiert wird.

Es wird empfohlen, die Verschlüsse der Ringe nicht in einer Ebene senkrecht zur Fingerachse zu platzieren;

  • - Setzen Sie Sicherheitsspitzen auf die Pleuelschrauben, verwenden Sie einen speziellen Dorn mit einer konischen Innenfläche, um die Ringe zusammenzudrücken, und setzen Sie den Kolben in den Zylinder ein (Abbildung 7).
Montage eines Kolbens mit Ringen in einem Zylinder

Vor dem Einbau des Kolbens sollten Sie sich noch einmal vergewissern, dass die auf der Pleuelstange und deren Deckel eingestanzten Nummern mit der Seriennummer des Zylinders übereinstimmen, überprüfen Sie die korrekte Position von Kolben und Pleuelstange im Zylinder.

Pleuel am Kurbelkopf zum Pleuelhals ziehen, Messingspitzen von den Bolzen entfernen, Pleueldeckel aufsetzen.

Die Pleuelabdeckung sollte so platziert werden, dass die auf der Abdeckung und der Pleuelstange eingestanzten Nummern oder die Nuten für die Buchsen auf derselben Seite liegen.

Ziehen Sie die Muttern mit einem Drehmomentschlüssel auf ein Drehmoment von 68...75 Nm (6,8...7,5 kgcm) an.

In der gleichen Reihenfolge den Kolben des vierten Zylinders einsetzen.

Drehen Sie die Kurbelwelle um 180˚ und setzen Sie den zweiten und dritten Zylinderkolben ein.

Drehen Sie die Kurbelwelle mehrmals, die sich mit wenig Kraftaufwand leicht drehen sollte.

Maßgruppen für Bolzen, Kolben und Pleuel

Durchmesser, mm

Markierung

Finger



Löcher

Kurbeln



Kolben und Stift

Chef

Kolben

Im Ärmel

Stange

21.9935-21.9960

21.9910-21.9935

21.9885-21.9910

21.9860-21.9885

21.9975-22.0000

21.9950-21.9975

21.9925-21.9950

21.9900-21.9925

22.0045-22.0070

22.0020-22.0045

21.9995-22.0020

21.9970-21.9995

weiß

grün

gelb

rot

Ich

II

III

IV
