Normalerweise werden die Kiste und die obere Platte entfernt, um den Kühler zu entfernen, die Antriebsriemen der Lichtmaschine auszutauschen und um Zugang zu anderen Teilen des Kraftwerks zu erhalten

Abnehmen des Gazelle-Kühlergrills und der oberen Grillplatte

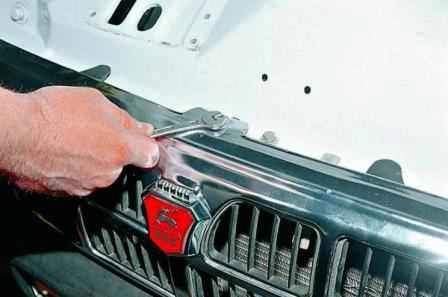

Mit der Taste „10“ lösen wir die drei Schrauben der oberen Grillhalterung

Entfernen des Gazelle-Kühlergrills und der oberen Kühlergrillplatte

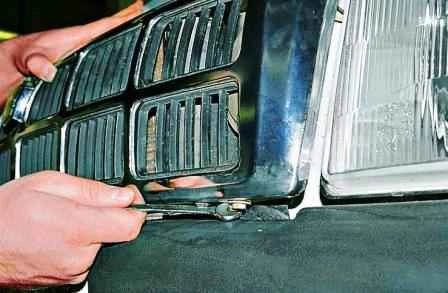

Lösen Sie die beiden Schrauben des unteren Gitters.

Entfernen des Gazelle-Kühlergrills und der oberen Kühlergrillplatte

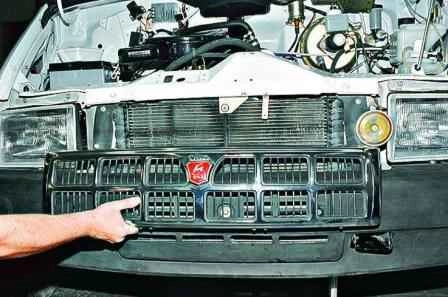

Entfernen Sie den Kühlergrill

Um den oberen Grill zu entfernen, entfernen Sie das Motorhaubenschloss.

Es ist möglich, das Schloss nicht zu entfernen, nur wenn wir die Verkleidung entfernen, entfernen wir sie zusammen mit dem Schlossantrieb.

Entfernen des Gazelle-Kühlergrills und der oberen Kühlergrillplatte

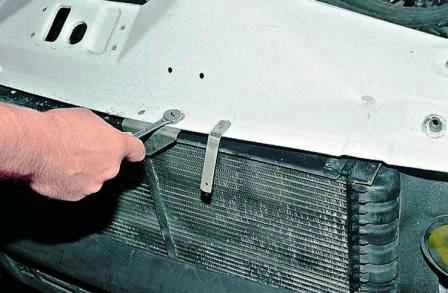

Mit dem Schlüssel „10“ lösen wir die Schraube, mit der die Kühlerhalterung an der Verkleidung befestigt ist.

Entfernen des Gazelle-Kühlergrills und der oberen Kühlergrillplatte

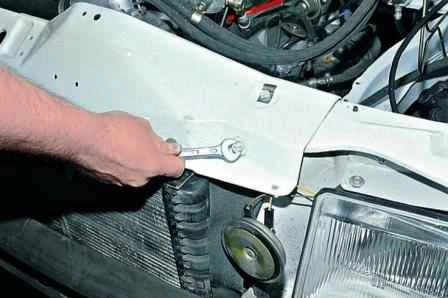

Mit dem Schlüssel „12“ lösen wir die vier Schrauben, mit denen die obere Verkleidung der Kühlerverkleidung befestigt ist

Abnehmen des Gazelle-Kühlergrills und der oberen Grillplatte

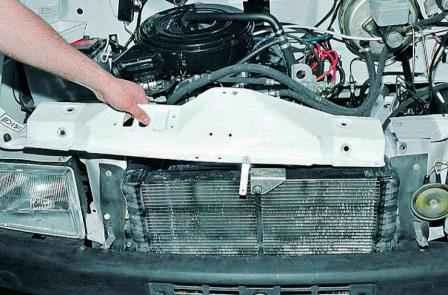

Entfernen Sie die obere Verkleidung des Kühlergrills

Montieren Sie das Gitter und die Verkleidungsplatte in umgekehrter Reihenfolge.
