Ersetzen des Filterelements des Feinfilters mit dem ZMZ-402-Motor

Es ist möglich, das Filterelement auszutauschen oder den Filter zu zerlegen, ohne den Filter aus dem Motor zu entfernen

Je nach Ausführung kann im Filtertopf ein Filterelement aus Messinggewebe, Filterpapier oder poröser Keramik eingebaut werden.

Ersetzen der Kraftstofffilter eines Gazelle-Autos

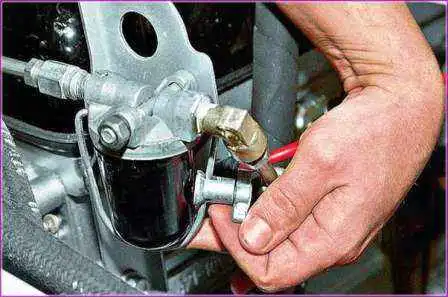

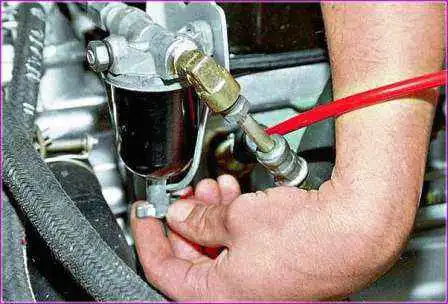

Lösen Sie die Flügelmutter an der Unterseite des Filters.

Ersetzen der Kraftstofffilter eines Gazelle-Autos

Legen Sie den Glashalter beiseite.

Ersetzen der Kraftstofffilter eines Gazelle-Autos

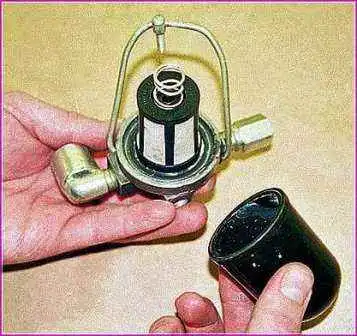

Wir nehmen das Glas heraus, lassen den restlichen Kraftstoff ab, nehmen das Filterelement und die Feder heraus

Wir waschen die entfernten Teile in einem Lösungsmittel.

Montieren Sie den Filter vorsichtig mit dem neuen Element in umgekehrter Reihenfolge

Es ist darauf zu achten, dass die Druckfeder verzugsfrei in der Aussparung des Filterelements sitzt und das Element selbst exakt auf dem Zentrierbund des Gehäuses aufliegt.

Die Flügelmutter des Schäkels sollte nur handfest angezogen werden.

Wenn die Dichtung beschädigt ist und Kraftstoff zwischen dem Deckel und der Filterwanne austritt, ersetzen Sie die Sumpfdichtungsgummidichtung, indem Sie sie aus der Gehäusenut entfernen.

Bei Verwendung eines Messinggewebe- oder Keramikfilterelements sollte es mit sauberem Benzin gespült und wiederverwendet werden.

Ersetzen Sie das Papierelement durch ein neues.

Entfernen und Zerlegen des feinen Kraftstofffilters beim Motor ZMZ-402

Ersetzen der Kraftstofffilter eines Gazelle-Autos

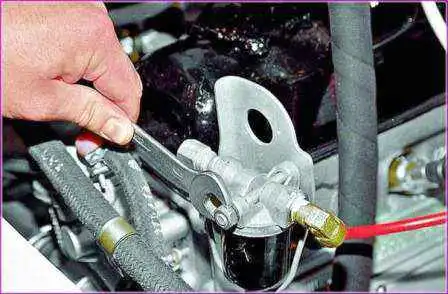

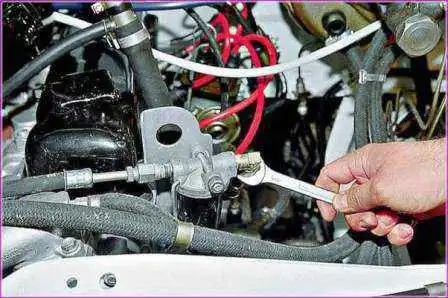

Mit dem Schlüssel „14“ schrauben wir die Armatur des Kraftstoffversorgungsschlauchs ab.

Ersetzen der Kraftstofffilter eines Gazelle-Autos

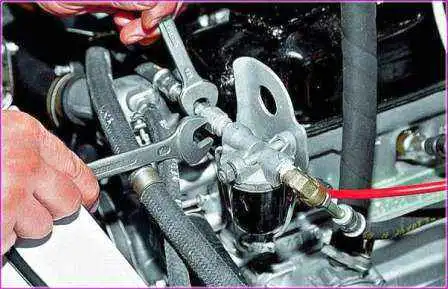

Halten Sie das Filteranschlussstück mit dem „17“-Schlüssel fest und schrauben Sie das Auslassschlauchanschlussstück mit dem „14“-Schlüssel ab.

Ersetzen der Kraftstofffilter eines Gazelle-Autos

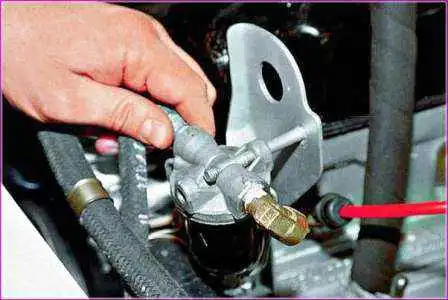

Lösen Sie mit dem Schlüssel „14“ die Mutter der Schraube, mit der das Feinfiltergehäuse befestigt ist

Ersetzen der Kraftstofffilter eines Gazelle-Autos

Filter entfernen.

Ersetzen der Kraftstofffilter eines Gazelle-Autos

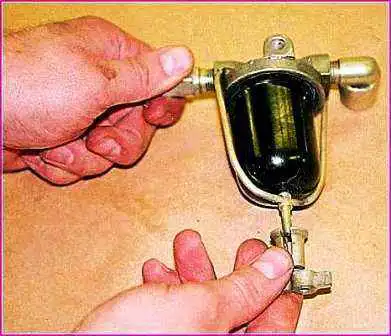

Flügelmutter abschrauben und zusammen mit Halter entfernen

Ersetzen der Kraftstofffilter eines Gazelle-Autos

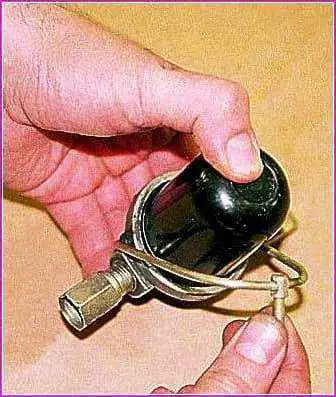

Wir nehmen die Wippe zur Seite

Ersetzen der Kraftstofffilter eines Gazelle-Autos

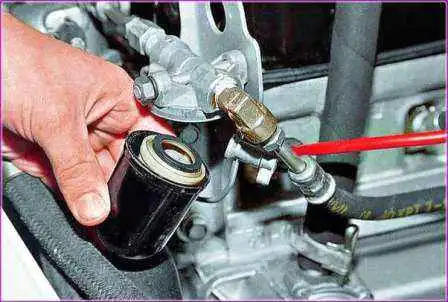

Entfernen Sie das Absetzglas

Ersetzen der Kraftstofffilter eines Gazelle-Autos

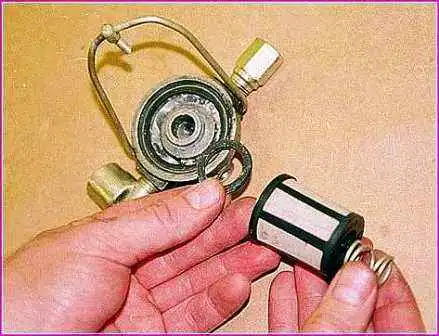

Entfernen Sie das Filterelement, die Feder und die Gummidichtung vom Filter

Wir waschen die entfernten Teile in einem Lösungsmittel oder ersetzen das Filterelement, montieren den Filter in umgekehrter Reihenfolge.

Ersetzen des Kraftstofffilters bei Fahrzeugen mit den Motoren ZMZ-405, ZMZ-406

Empfohlener Ersatz alle 80.000 Kilometer filtern.

Aber der Zustand des Filters hängt von der Qualität des Benzins ab.

Ruckler beim Autofahren, zuerst bei hohen und dann bei niedrigen Geschwindigkeiten, weisen auf eine Filterverstopfung hin.

Ein erhöhter Geräuschpegel der Elektrokraftstoffpumpe weist auf eine Verringerung des Filterdurchsatzes hin.

Befestigen Sie das Auto auf einer Hebebühne oder einem Sichtloch.

Versorgungssystem drucklos machen.

Ersetzen der Kraftstofffilter eines Gazelle-Autos

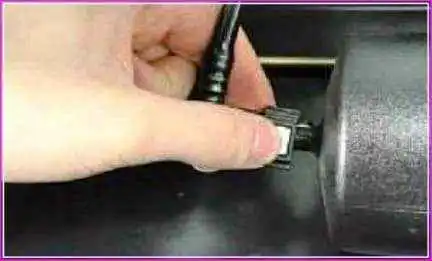

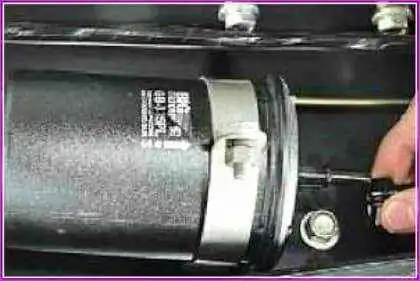

Drücken Sie die Kunststoffspitze der Kraftstoffleitung zusammen

Ersetzen der Kraftstofffilter eines Gazelle-Autos

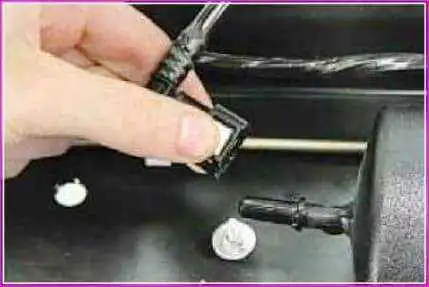

Entfernen Sie die Spitze vom Kraftstofffilteranschluss

Ersetzen der Kraftstofffilter eines Gazelle-Autos

Trennen Sie die Kraftstoffleitung von der anderen Seite des Filters

Ersetzen der Kraftstofffilter eines Gazelle-Autos

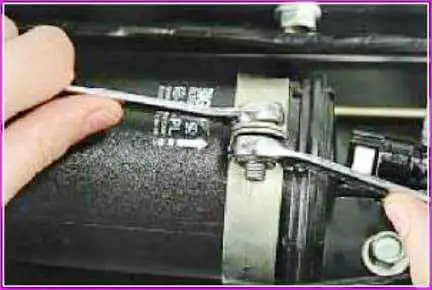

Halten Sie die Mutter am Drehen fest und schrauben Sie die Verbindungsschraube der Kraftstofffilterklemme von der Halterung ab

Ersetzen der Kraftstofffilter eines Gazelle-Autos

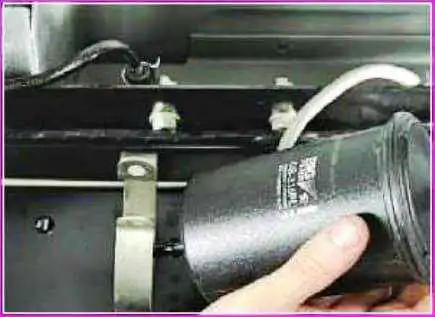

Filter entfernen

Ersetzen der Kraftstofffilter eines Gazelle-Autos

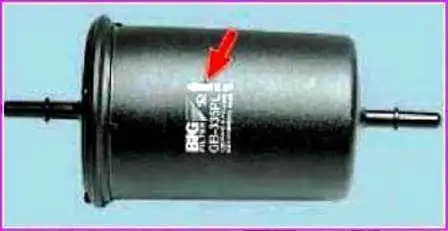

Bauen Sie den Kraftstofffilter so ein, dass der Pfeil auf seinem Gehäuse in Richtung des Kraftstoffflusses zeigt

Kraftstofffilter in umgekehrter Reihenfolge einbauen und Anschlüsse auf Dichtheit prüfen.

Wir sehen uns auch den Artikel an – „Wartung des Gazelle-Autosumpffilters“
