Wir entfernen die Polsterung, um die Innenteile der Tür zu reparieren, das Schloss einzustellen und auszutauschen

Schiebetürpolster entfernen

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Lösen Sie bei einem "12"-Kopf die beiden Schrauben, mit denen der Türstopper befestigt ist.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Hervorhebung entfernen.

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

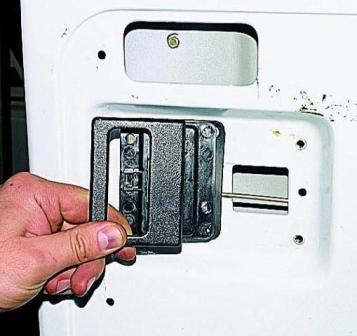

Lösen Sie mit einem Schraubendreher die beiden Schrauben, mit denen die Buchse des inneren Griffs des Schlosses befestigt ist

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Entfernen Sie die Steckdose

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

Mit einem dünnen Schraubendreher lösen wir 15 Plastikpilze aus den Polsterklammern.

Pilzkappen sind zerbrechlich. Wenn Sie also die Pilze nicht von den Halterungen entfernen können, beißen Sie die Kappen der Halterungen mit einem Seitenschneider ab

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Entfernen Sie die Polsterung zusammen mit den Befestigungselementen.

Wir nehmen die Clips mit abgebissenen Hüten mit einer Zange heraus.Entfernen Sie vorsichtig die Wärme- und Schalldämmschicht von der Tür, um sie nicht zu zerreißen

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

Polster in umgekehrter Reihenfolge einbauen

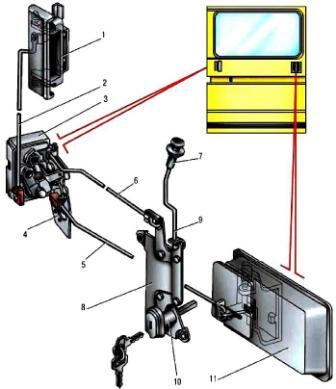

Details des Seitentürschlossantriebs: 1 - äußerer Griff; 2 - Luftzug des Außengriffs; 3 - Verriegelungsmechanismus; 4 - Hebelmechanismus; 5 - Schub des inneren Griffs; 6 - Zwischenverriegelungsstange; 7 - Verriegelungsknopf; 8 - Zwischenhebelverriegelung; 9 - Sperrstange; 10 - Verriegelungsschalter; 11 - Innengriff

Schiebetürschloss ausbauen

Entfernen Sie die Polsterung.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Im inneren Hohlraum der Tür mit dem Schlüssel „10“ schrauben wir den Verriegelungsbolzen des Schlossschalters um 2–3 Umdrehungen heraus.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Entfernen Sie den Schalter von der Außenseite der Tür.

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

Mit einem Schraubendreher "brechen" wir den Zug des Innengriffs vom Schloss ab.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Lösen Sie die beiden Schrauben, mit denen der Griff befestigt ist, mit einem Schraubendreher.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Entfernen Sie den Griff zusammen mit der Stange

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

Schalten Sie die Sperrtaste mit der Hand aus

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Mit einem Schraubendreher lösen wir die beiden Schrauben, mit denen der Entriegelungsmechanismus mit Hebeln befestigt ist

Bewege den Mechanismus nach links zur Öffnung.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Verwenden Sie einen Schraubendreher, um die Drucksperre abzubrechen und vom Hebel zu trennen

Polster und Schloss der Gazelle-Schiebetür entfernen

Wir nehmen den Abschaltmechanismus mit der Verriegelungsstange heraus.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Autos

Beim Kopf „8“ lösen wir die vier Befestigungsschrauben ...

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Entfernen Sie den äußeren Griff des Schlosses

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

Mit einem Schraubendreher lösen wir die beiden Schrauben, mit denen der Verriegelungsmechanismus des Schlosses befestigt ist

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Entfernen Sie den Verriegelungsmechanismus.

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

Entfernen Sie das Schloss aus dem inneren Hohlraum der Tür.

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Trennen Sie den Griffmechanismus und die Schaltstange vom Schloss

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Markieren Sie die Position des Riegels am Körper.

Wir lösen den Riegel mit dem Schlüssel „17“.

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

Entfernen Sie die Halterung zusammen mit der Platte und der Unterlegscheibe.

Entfernen der Polsterung und des Schlosses der Schiebetür des Gazelle-Autos

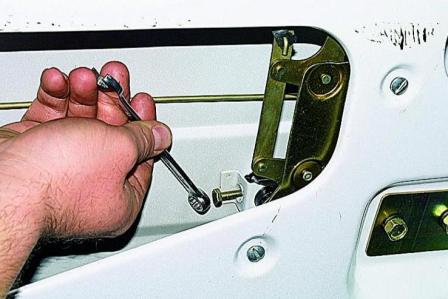

Mit dem Schlüssel „8“ lösen wir die beiden Bolzen der oberen und unteren Führungsstifte des Riegels an der Tür

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Entfernen Sie die Spikes der Halterung

Entfernen der Polsterung und des Schlosses der Schiebetür Tür des Gazelle-Wagens

Derselbe Schlüssel von Wir drehen zwei Befestigungsbolzen der oberen und unteren Gehäuse des Riegels und entfernen sie aus der Zahnstange

Bauen Sie das Schloss in umgekehrter Reihenfolge ein und schmieren Sie die Reibgelenke mit Motoröl.

Nach der Installation überprüfen wir die Funktion des Schlosses und passen es gegebenenfalls an, indem wir die Länge der Stangen ändern und die Falle innerhalb des Schlitzes verschieben.

In ähnlicher Weise passen wir die Position der Dorne und Gehäuse der Riegel an der Vorderseite der Tür an.
