Снятие и установка ремня привода вспомогательных агрегатов
Ремень вспомогательных агрегатов заменяем при следах износа, а также при пробеге автомобиля 60 000 км

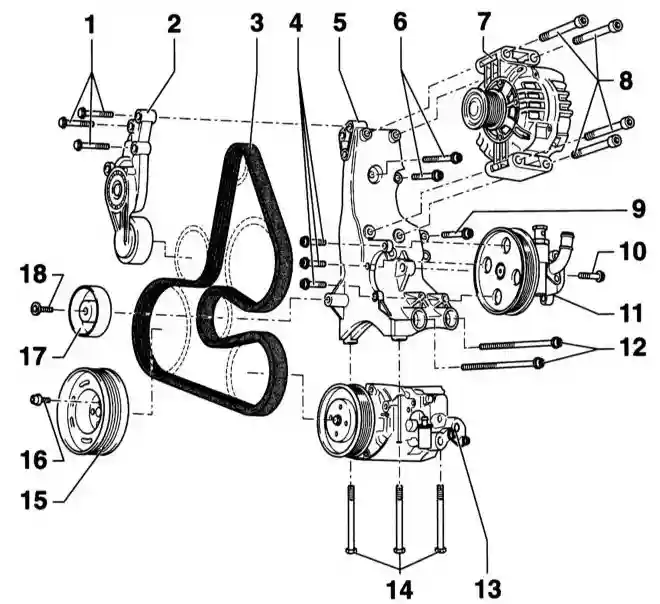

Рис. 1. Схема прокладки ремня привода вспомогательных агрегатов. 4-цилиндровый бензиновый двигатель:
1 — Болты, 25Нм;
2 — Полуавтоматическое устройство натяжения зубчатого ремня;
3 — Клиновой ремень;
4 — Болты, 25Нм;
5 — Держатель генератора, насоса гидроусилителя руля и компрессора кондиционера;
6 — Болты, 40Нм;
7 — Генератор;
8 — Винты, 20Нм;
9 — Винт, 40Нм;
10 — Болт, 20Нм;
11 — Насос гидроусилителя руля;
12 — Болты, 40Нм;
13 — Компрессор кондиционера. При установке следите за направляющими втулками в отверстиях;
14 — Болты, 20Нм;
15 — Колесо коленчатого вала. Установка возможна только в одном положении: установочное отверстие колеса должно находиться над выступом на колесе зубчатого ремня;
16 — Болты с буртиком, 10Нм + 90°. Обязательно замените. Внимание: Разрешается применять только оригинальные болты;
17 — Направляющий ролик. Закреплён на держателе генератора, насоса гидроусилителя и компрессоре кондиционера;
18 — Специальный болт направляющего ролика, 25Нм
Снятие
Пометьте мелом или фломастером направление вращения на клиновом ремне.
Изменение направления вращения уже бывшего в работе ремня может привести к его обрыву.
Наклоните устройство натяжения для ослабления клинового ремня в направлении стрелки на рисунке А.
Зафиксируйте устройство натяжения оправкой T10060 (стрелка на рисунке В).
Снимите клиновой ремень.
Установка
Проверьте, надежно ли установлены все агрегаты (генератор, компрессор, насос).
Наденьте клиновой ремень в соответствии с меткой направления вращения.
У автомобилей с кондиционером в последнюю очередь наденьте ремень на компрессор.
Немного наклоните устройство натяжения по направлению стрелки (В) и выньте стопорный палец (А).
После этого медленно верните устройство натяжения в исходное положение.
При этом проверьте, правильно ли лежит ремень на шкивах.
Запустите двигатель и дайте ему поработать на холостых оборотах.
Визуально проверьте ремень.
