Для снятия и установки воздушного фильтра на бензиновых двигателях все операции проводятся в соответствии с рисунками

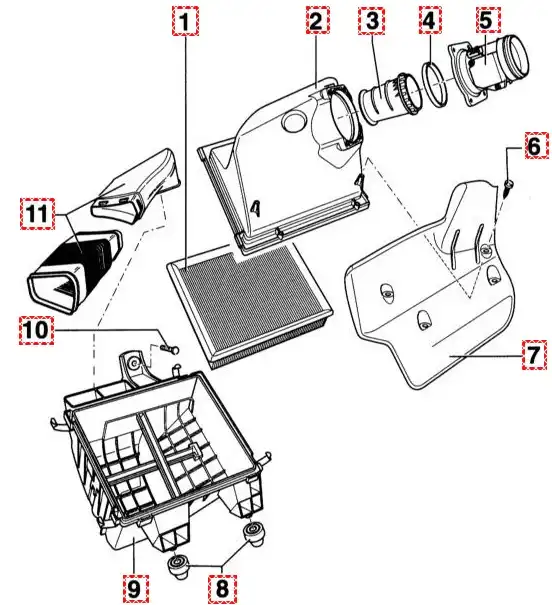

Воздушный фильтр. Бензиновый двигатель 1.6 л ALZ
1 — Фильтроэлемент
2 — Верхняя часть воздушного фильтра
3 — Воздуховод
4 — Уплотнение. При наличии повреждений замените
5 — Измеритель массы воздуха с датчиком температуры всасываемого воздуха. Затяните болты моментом 6Нм
6 — Винт, 2Нм 7 — Теплозащитный экран
8 — Опора
9 — Нижняя часть воздушного фильтра
10 — Винт, 20нм
11 — Воздуховоды к передней панели

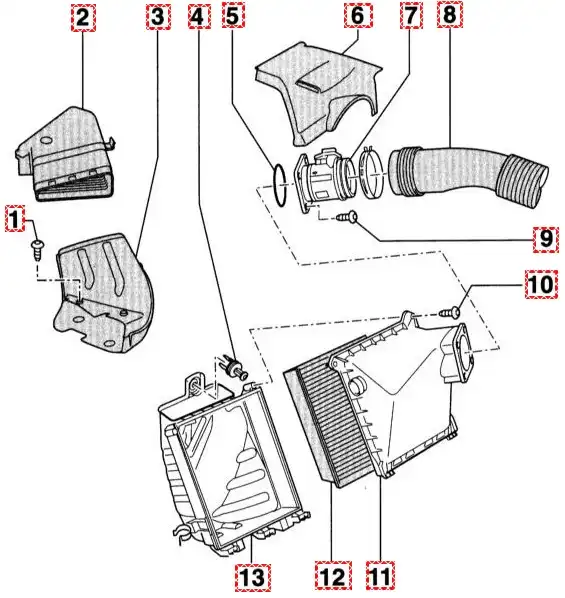

Воздушный фильтр. Бензиновый двигатель 2.0 л AWA
1 — Винт-саморез
2 — Воздуховод
3 — Воздуховод. К передней панели
4 — Зажим
5 — Уплотнительное кольцо
6 — Крышка
7 — Измеритель массы воздуха
8 — Соединительный шланг
9 — Винт-саморез
10 — Винт-саморез
11 — Верхняя часть воздушного фильтра
12 — Элемент воздушного фильтра
13 — Нижняя часть воздушного фильтра
Дизельный двигатель 1.9 л
Снимите верхнюю крышку двигателя и находящийся под ним демпфер колебаний.

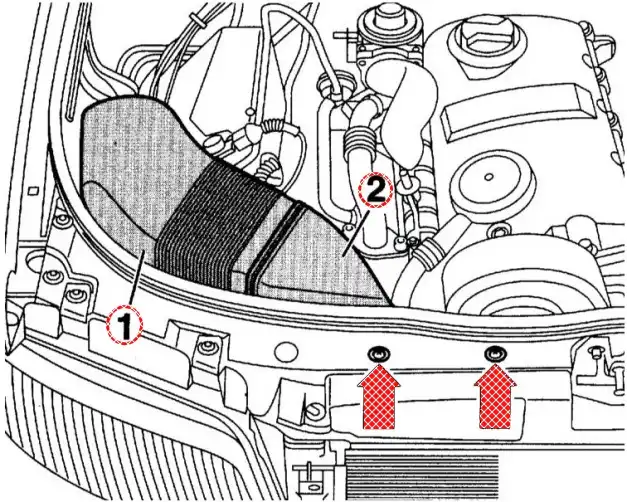

1. Выверните винты (стрелки на сопроводительной иллюстрации).
2. Выньте воздуховод (1) и (2).

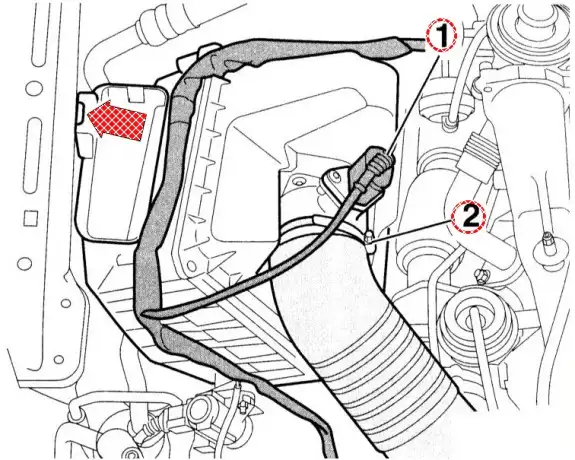

3. Рассоедините разъём (1) измерителя массы воздуха.
4. Отсоедините шланг подачи воздуха (2), предварительно раскрыв хомут.
5. Отведите в сторону жгут проводов у корпуса воздушного фильтра и выньте корпус фильтра (стрелка на сопроводительной иллюстрации).
Установка выполняется в последовательности, обратной снятию.
Дизельный двигатель 2.5 л
Снимите верхнюю крышку двигателя.

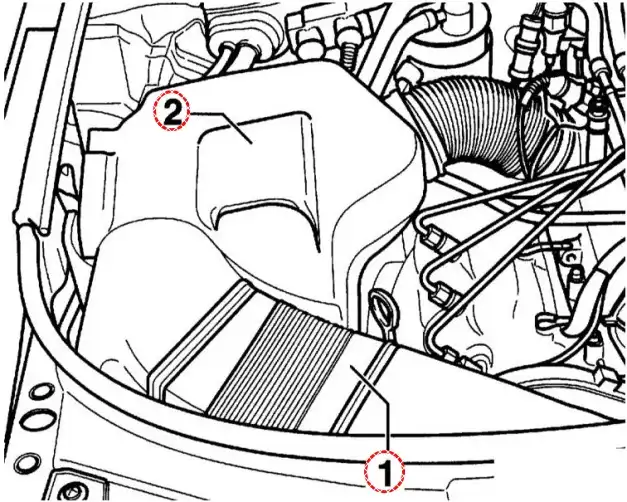

1. Снимите канал всасывания воздуха (1) к воздушному фильтру.
2. Снимите крышку (2) воздушного фильтра.

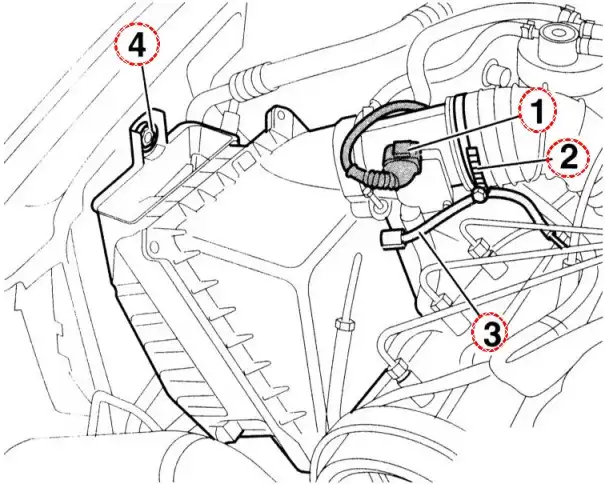

3. Рассоедините разъём (1).
4. Освободите хомут (2).
5. Отсоедините шланг (3) от корпуса воздушного фильтра.
6. Выверните винт (4) и выньте корпус воздушного фильтра.
Установка выполняется в последовательности, обратной снятию.
