Ремонт тормозных механизмов передних колес ВАЗ-2107

Тормозные механизмы передних колес – дисковые.

Основные элементы каждого из механизмов – тормозной диск, суппорт с двумя рабочими цилиндрами и две тормозные колодки.

Замена передних колодок тормозных механизмов рассмотрена в статье «Замена передних колодок».

Замена передних тормозных шлангов

Вывешиваем и снимаем переднее колесо.

Замена передних тормозных шлангов

Замена передних тормозных шлангов

Пассатижами извлекаем скобу, фиксирующую тормозной шланг в кронштейне кузова.

Удерживая наконечник шланга от проворачивания ключом «на 17», ключом «на 10» отворачиваем штуцер тормозной трубки.

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ремонт тормозных механизмов передних колес ВАЗ-2107

Вынимаем из кронштейна тормозной шланг, а на тормозную трубку надеваем защитный колпачок прокачного штуцера для предотвращения утечки тормозной жидкости.

Ключом «на 10» отворачиваем болт крепления скобы, фиксирующей тормозной шланг, и...

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ремонт тормозных механизмов передних колес ВАЗ-2107

...снимаем ее.

Головкой «на 14» отворачиваем болт крепления тормозного шланга и снимаем шланг

Устанавливаем новый шланг в порядке, обратном снятию

Ремонт тормозных механизмов передних колес ВАЗ-2107

Медные уплотнительные шайбы меняем на новые.

После замены тормозного шланга прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Замена суппорта тормоза переднего колеса

 Снимаем передние тормозные колодки (см. Замена тормозных колодок передних колес).

Отсоединяем от суппорта тормозной шланг (см. Как отремонтировать тормозные механизмы передних колес ВАЗ-2107).

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ремонт тормозных механизмов передних колес ВАЗ-2107

Зубилом отгибаем стопорные пластины двух болтов крепления суппорта

Головкой «на 17» отворачиваем два болта крепления суппорта

Ремонт тормозных механизмов передних колес ВАЗ-2107

Снимаем суппорт

Можно снять суппорт и в сборе с тормозными колодками.

Для этого достаточно отсоединить от суппорта тормозной шланг и отвернуть болты крепления суппорта.

Устанавливаем суппорт в порядке, обратном снятию.

После замены суппорта прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Замена тормозных цилиндров передних колес

Снимаем суппорт переднего тормоза с автомобиля и закрепляем его в тисках. Снимаем соединительную трубку рабочих цилиндров.

Ремонт тормозных механизмов передних колес ВАЗ-2107

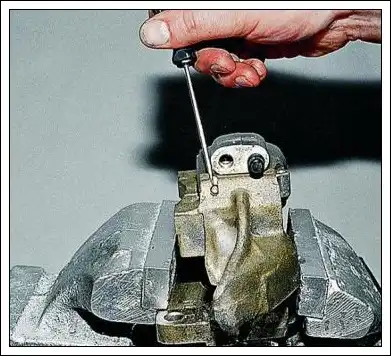

Нажав отверткой на подпружиненный фиксатор, выколоткой из мягкого металла выбиваем колесный цилиндр из суппорта

Ремонт тормозных механизмов передних колес ВАЗ-2107

Если у нового цилиндра нет фиксатора, переставляем его со старого.

Устанавливаем цилиндр в порядке, обратном снятию.

После установки суппорта на автомобиль прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Ремонт тормозных цилиндров передних колес

Снимаем суппорт переднего тормоза с автомобиля и закрепляем его в тисках.

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ключом «на 10» отворачиваем штуцеры соединительной трубки рабочих цилиндров и...

...снимаем трубку.

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ремонт тормозных механизмов передних колес ВАЗ-2107

Поддев отверткой, снимаем защитные колпачки поршней

Нагнетая сжатый воздух через впускное отверстие для тормозной жидкости, поочередно выталкиваем поршни из цилиндров.

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ремонт тормозных механизмов передних колес ВАЗ-2107

Вынимаем поршни

Поддев отверткой, извлекаем уплотнительные кольца. Собираем цилиндры в порядке, обратном разборке. Уплотнительные кольца меняем на новые

Поршни, зеркало цилиндров и кольца при сборке смазываем тормозной жидкостью.

После установки суппорта на автомобиль прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы).

Замена тормозного диска

Тормозной диск подлежит замене, если его толщина станет менее 9 мм.

Снимаем суппорт переднего тормоза, не отсоединяя от него тормозной шланг.

Подвязываем суппорт в удобном месте, чтобы он не висел на шланге.

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ремонт тормозных механизмов передних колес ВАЗ-2107

Ключом «на 12» отворачиваем два направляющих штифта

Снимаем дистанционное кольцо и тормозной диск

Новый тормозной диск устанавливаем в порядке, обратном снятию.
