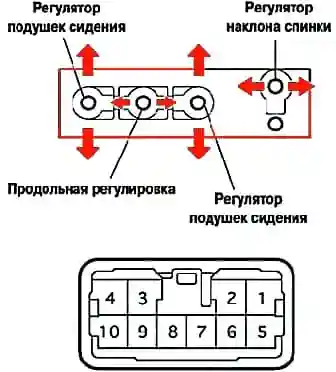

Перевірка переднього вимикача регулювання сидінь
Перевірте наявність провідності між роз'ємом переднього вимикача регулювання сидінь
Якщо результати не відповідають наведеним у таблиці, замініть вимикач.
Поздовжнє регулювання
|
№ виведення |
Положення перемикача |
Результат |
|---|---|---|
|
1-94-6 |
Вперед |
проведений |
|
6-4-9 |
Вимкнено |
проведений |
|
4-91-6 |
Назад |
проведений |
Регулювання подушки (водійське сидіння)
Якщо результати не відповідають наведеним у таблиці, замініть вимикач.
|
№ виведення |
Положення перемикача |
Результат |
|---|---|---|
|
1-10 4-5 |
Вгору |
проведений |
|
5-4-10 |
Вимкнено |
проведений |
|
1-5 4-10 |
Вниз |
проведений |
Регулювання подушки (пасажирське сидіння)
|
№ виведення |
Положення перемикача |
Результат |
|---|---|---|
|
1-7 4-8 |
Вгору |
проведений |
|
7-4-8 |
Вимкнено |
проведений |
|
1-84-7 |
Вниз |
проведений |
Регулювання спинки сидіння
|
№ виведення |
Положення перемикача |
Результат |
|---|---|---|
|
1-32-4 |
Вперед |
проведений |
|
2-4-3 |
Вимкнено |
проведений |
|
1-2 3-4 |
Назад |
проведений |

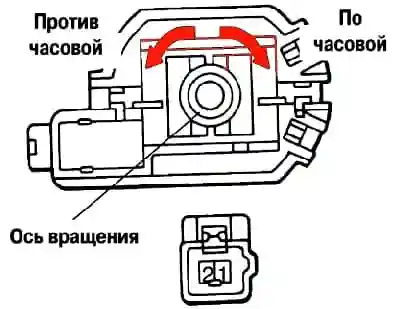

Перевірка електродвигунів регулювання сидінь
Підключіть акумуляторну батарею до виводів роз'єму електродвигуна, перевірте, чи змінюючи полярність напруги, що якір обертається у двох напрямках.
Якщо якір не обертається хоча б в одному напрямку, замініть електродвигун.
Стандартна перевірка
|
Полярність |
Дія |
|---|---|
|
Батарея (+) ─ 1 Батарея (─) ─ 2 |
Проти годинникової стрілки |
|
Батарея (+) ─ 1 Батарея (─) ─ 2 |
За годинниковою стрілкою |
Перевірка теплових запобіжників
Підключіть позитивну клему акумуляторної батареї до виводу «1», позитивний провід амперметра – до виводу «2», негативний провід амперметра – до негативної клеми батареї.
Увімкніть електродвигун, що перевіряється, після зупинки сидіння в украйм положенні продовжуйте подавати напругу.
Переконайтеся, що сила струму впаде менш ніж до 1 а за 4–90 с (спрацює запобіжник).
Від'єднайте дроти.
Приблизно через хвилину подайте на висновки електродвигуна напругу зворотної полярності, електродвигун повинен увімкнутися.
