Схема системи обігріву скла дверцят задка наведена на рис. 1.

Нагрівальний елемент скла включається за допомогою реле К7 типу 904.3747-10, встановленого в монтажному блоці

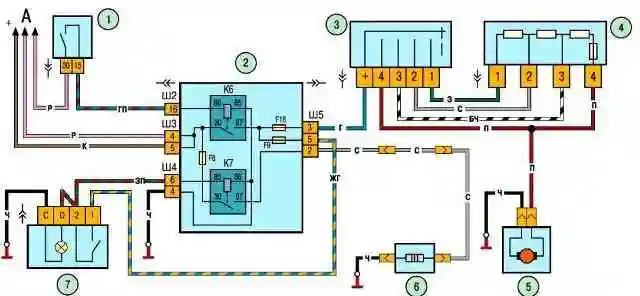

Мал. 1. Схема включення електродвигуна вентилятора обігрівача та елемента обігріву заднього скла: 1 – вимикач запалювання; 2 – монтажний блок; 3 - перемикач електродвигуна обігрівача; 4 – додатковий резистор; 5 - електродвигун обігрівача; 6 – елемент обігріву заднього скла; 7 – вимикач обігріву заднього скла з контрольною лампою включення; А – до джерел живлення; К6 – додаткове реле; К7 - реле включення обігріву заднього скла

Для запобігання розряду акумуляторної батареї нагрівальним елементом, залишеним увімкненим при непрацюючому двигуні, обігрів може бути увімкнений тільки при увімкненому запалюванні.

Для цього живлення до вимикача 7 подається через додаткове реле К6, яке спрацьовує при включенні запалювання.

Живлення до нагрівального елемента подається через запобіжник F8, безпосередньо підключений до джерел живлення.

Якщо при включенні обігріву скло дверцят задка не обігрівається, перевірте запобіжник F8, дроти та їх з'єднання, а також вимикач та реле К7.
