Зняття та встановлення ліній хладогенту (LF) Mazda 3
Від'єднайте негативний дріт від акумулятора.
Розрядіть холодоагент
Зніміть резервуар гідропідсилювача рульового керування.
Зніміть розширювальний бачок системи охолодження
Зніміть трос приводу дросельної заслінки.
Зніміть кронштейн шланга гідропідсилювача рульового керування.

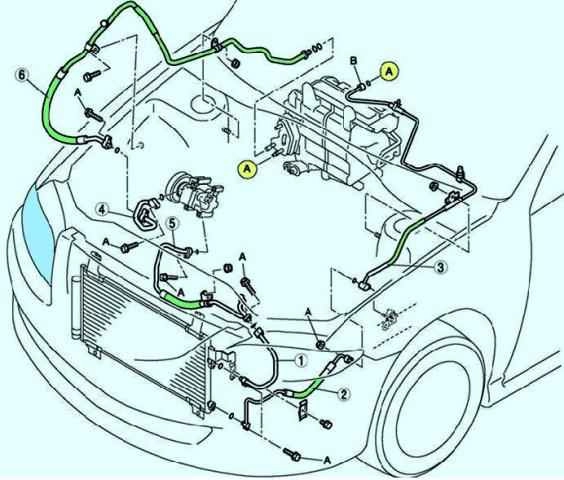

Зніміть у порядку, зазначеному в таблиці. Не допускайте протоки масла з компресора.
При попаданні вологи або домішок у контур охолодження, охолоджувальна здатність контуру буде знижена, також буде чути аномальний шум.
Завжди закривайте пробками відкриті фітинги після зняття будь-яких елементів контуру охолодження для запобігання попаданню вологи або домішок у контур.
Роз'єднання ізолюючого стику

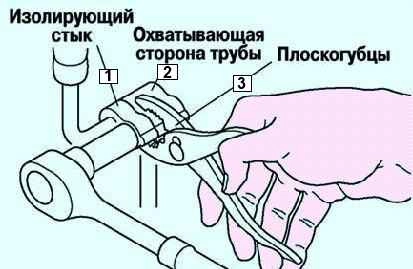

Для роз'єднання труб із ізолюючим стиком затисніть охоплюючу сторону труби плоскогубцями або аналогічним інструментом, а потім відверніть сполучний болт або гайку (мал. 2)

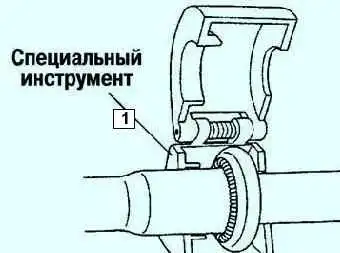

Встановіть спеціальний пристрій на муфту з пружинним замком (мал. 3).
Вставте виступаючий елемент спеціального пристрою до упору в обойму, контролюючи положення виступаючого елемента через оглядове.
Використовуйте спеціальний пристрій, щоб від'єднати трубу, що охоплюється, або шланг від охоплюючої частини, витягуючи охоплювану частину трубки або шланга.

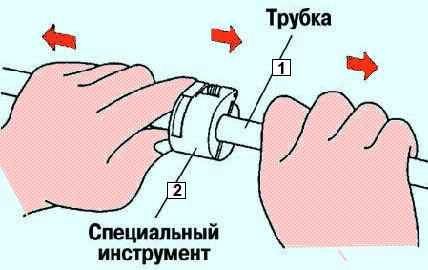

Охоплювану трубку або шланг можна легко від'єднати від частини, що охоплює, витягуючи її при одночасному натисканні на виступаючий елемент спеціального пристосування (рис. 4).
Установка
Нанесіть компресорне на кільця ущільнювача і з'єднайте трубки.
Затягніть з'єднання.
Затягніть болт з'єднання ізолюючого стику вручну.

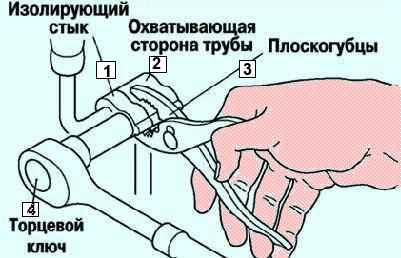

Для з'єднання трубок із ізолюючим стиком затисніть охоплюючу сторону трубки плоскогубцями або аналогічним інструментом, а потім затягніть сполучний болт або гайку динамометричним ключем (мал. 5).
Приєднайте трубку, що охоплюється, або шланг вкручуючи його в охоплюючу частину, поки пружина на трубці, що охоплюється, не опиниться за розтрубом трубки, що охоплює.
Виконайте експлуатаційні випробування контуру охолодження.
При заміні трубки або шлангу, що охоплюється, поява після з'єднання кільця індикатора вказує на те, що з'єднання заблоковане.
Покажчик пошуку несправностей системи кондиціювання
Елемент - Опис
Недостатня подача повітря через вентиляційні отвори - Несправність отворів та/або повітроводів
Витрата повітря, що подається через отвори, не змінюється. (Автоматична система кондиціювання повітря) - Несправність вентилятора
Витрата повітря, що подається через отвори, не змінюється. (Система кондиціювання повітря з ручним керуванням) - Несправність вентилятора
Режим забору повітря не змінюється - Режим забору повітря не змінюється, при перемиканні режиму REC/FRESH (рециркуляція/свіже повітря)
Регулювання температури блоком керування кліматичною установкою не здійснюється - Несправність у блоці системи кондиціонування повітря або системі змішування повітря блоку керування кліматичною установкою
Вітрове скло пітніє - Компресор системи кондиціювання повітря не працює, в режимі обдування скла або режимі обігріву обдування скла
Режим забору повітря не перемикається на FRESH (свіжий) при включеному режимі обдування скла або режимі обігріву/обдування скла
Повітря, що подається через отвори не досить холодне - Магнітна муфта працює, але несправна система кондиціювання повітря
Повітря не охолоджується - Магнітна муфта не працює
Шум під час роботи системи кондиціювання повітря - Шум від магнітної муфти, компресора системи кондиціювання повітря, шланга або лінії холодоагенту
