Снятие и установка топливной рампы УАЗ Патриот

Топливную рампу снимают для проверки и замены форсунок, а также для замены самой рампы или впускной трубы.

Вам потребуются: ключи «на 8», «на 17», «на 19», отвертка с плоским лезвием.

Снизьте давление в системе питания.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите ресивер.

Снятие и установка топливной рампы УАЗ Патриот

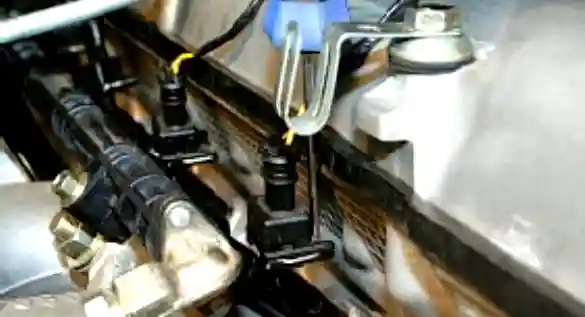

Поддев отверткой фиксаторы колодок жгутов проводов форсунок

Снятие и установка топливной рампы УАЗ Патриот

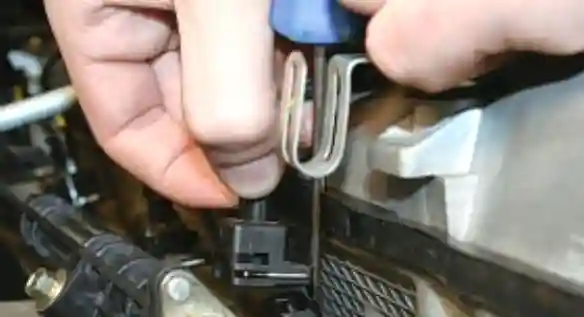

Отсоедините колодки от выводов форсунок.

Снятие и установка топливной рампы УАЗ Патриот

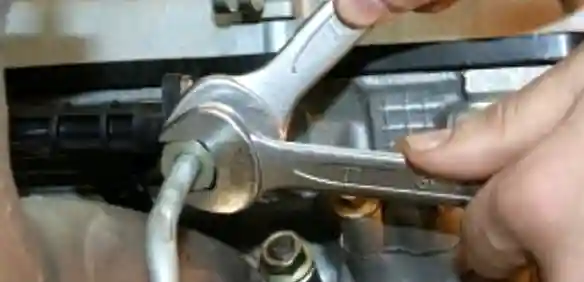

Выверните гайку крепления подводящего трубопровода

Снятие и установка топливной рампы УАЗ Патриот

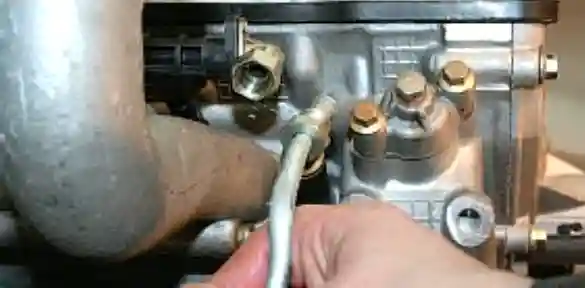

Отведите трубопровод в сторону

Снятие и установка топливной рампы УАЗ Патриот

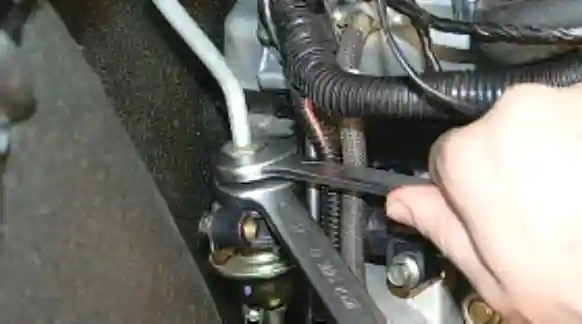

Выверните гайку крепления сливного трубопровода

Снятие и установка топливной рампы УАЗ Патриот

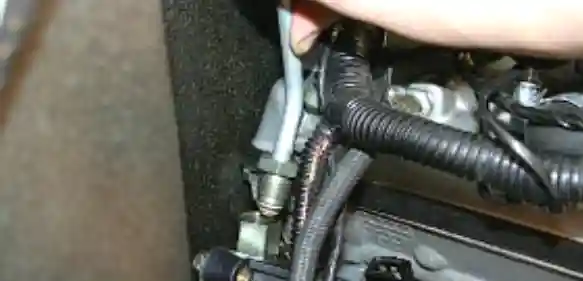

Отведите трубопровод в сторону.

Снятие и установка топливной рампы УАЗ Патриот

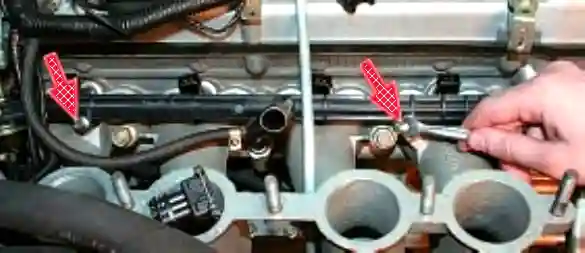

Выверните два болта крепления топливной рампы к впускной трубе

Снятие и установка топливной рампы УАЗ Патриот

Аккуратно снимите рампу в сборе с форсунками

Снятие и установка топливной рампы УАЗ Патриот

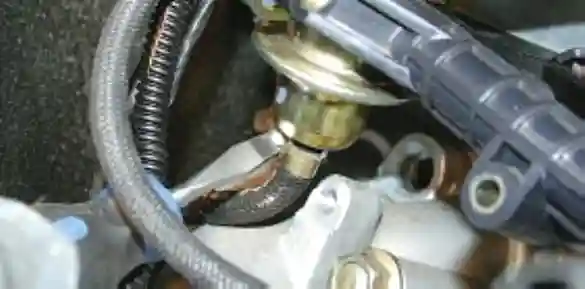

Ослабьте затяжку хомута крепления вакуумного шланга, снимите шланг со штуцера регулятора давления и снимите топливную рампу с автомобиля

Установите топливную рампу в обратном порядке, заменив уплотнительные кольца форсунок.
