Снятие и установка опор силового агрегата Toyota Camry

Снимаем опоры при замене, а также при снятии силовой установки

Подготавливаем автомобиль для выполнения задания и устанавливаем на подъемник или смотровую канаву

Устанавливаем домкрат или регулируемую опору под картер двигателя через деревянную проставку и приподнимаем силовой агрегат, разгрузив тем самым его опоры

 Снятие и установка опор силового агрегата Toyota Camry

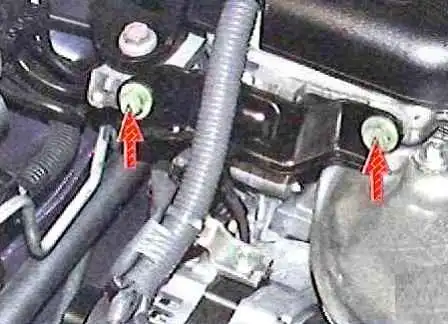

Для замены правой опоры выкручиваем два болта крепления кронштейна к головке блока цилиндров и к кронштейну опоры

Выкручиваем болты крепления кронштейна правой опоры к двигателю

 Снятие и установка опор силового агрегата Toyota Camry

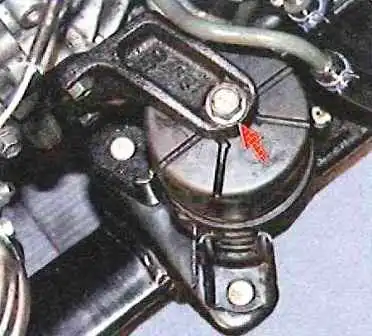

Откручиваем гайку крепления опоры к кронштейну (рис. 2) и снимаем кронштейн

Откручиваем гайки крепления опоры двигателя к подрамнику передней подвески и снимаем опору

Устанавливаем правую опору в обратном порядке

Замена передней опоры

 Снятие и установка опор силового агрегата Toyota Camry

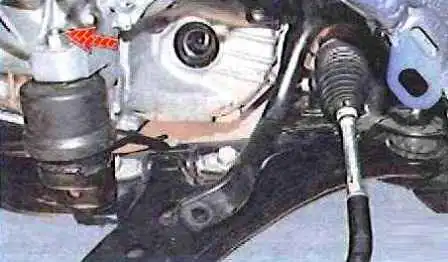

Для замены передней опоры выкручиваем болт крепления опоры к кронштейну двигателя

 Снятие и установка опор силового агрегата Toyota Camry

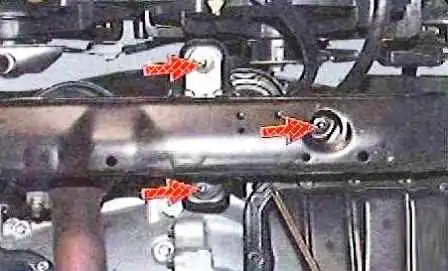

Откручиваем три гайки крепления опоры к подрамнику и снимаем опору

Устанавливаем опору в обратном порядке

Замена левой опоры

 Снятие и установка опор силового агрегата Toyota Camry

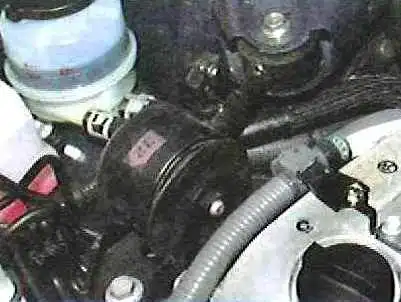

Для замены левой опоры силовой установки откручиваем гайку крепления опоры к кронштейну автоматической коробки передач (на фотографии снят привод переднего левого колеса для наглядности)

Откручиваем три гайки крепления опоры к подрамнику передней подвески и снимаем опору

 Снятие и установка опор силового агрегата Toyota Camry

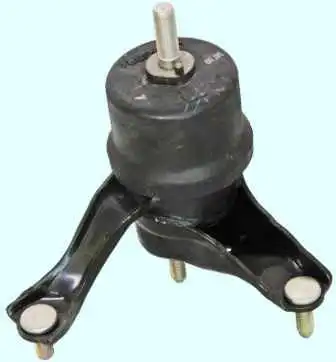

Нужно обратить внимание на маркировку опоры и при замене приобретать такую же

Устанавливаем опору в обратном порядке

Замена тяги продольного перемещения

 Снятие и установка опор силового агрегата Toyota Camry

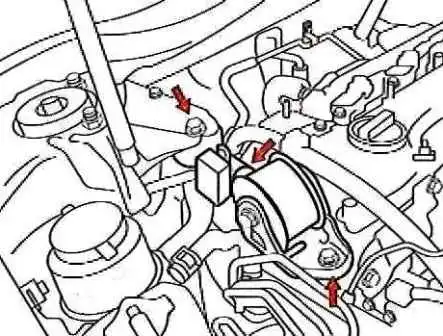

Для замены тяги продольного перемещения выкручиваем три болта крепления тяги к кронштейнам кузова двигателя

 Снятие и установка опор силового агрегата Toyota Camry

Снимаем тягу, выведя ее наконечник из кронштейна кузова

Откручиваем гайку болта крепления наконечника тяги к кронштейну и снимаем кронштейн

Устанавливаем тягу в обратном порядке
