Регулировка регулятора тормозов ВАЗ-2123

Проверку и осмотр регулятора давления тормозов делаем через 30000 км.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Работу нужно проводить вдвоем с помощником.

Прежде всего, осматриваем регулятор и его привод.

Очищаем и промываем детали от грязи.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника.

Регулировка регулятора тормозов ВАЗ-2123

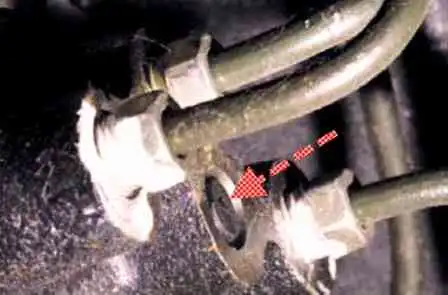

В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на 1-2 мм. Если это не так то регулятор неисправен.

Регулировка регулятора тормозов ВАЗ-2123

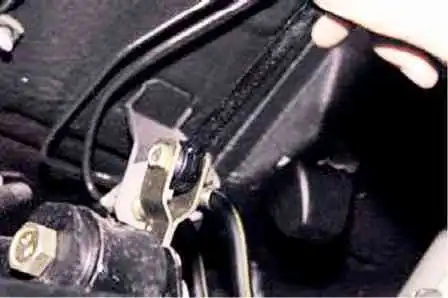

Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора.

Люфтов не должно быть.

Если есть где-то люфты нужно определиться и заменить соответствующие детали.

Регулировка регулятора тормозов ВАЗ-2123

Просим помощника нажать на педаль тормоза.

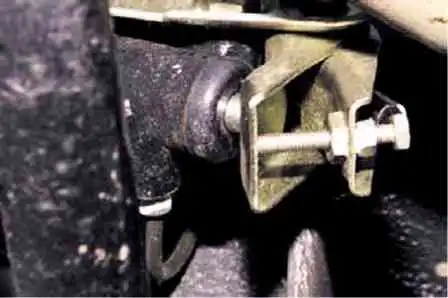

Поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину.

Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,6-2,4 мм, регулятор или его привод неисправен

Регулировка привода регулятора

Если на автомобиле выполнялась замена задней подвески или работ, связанных с заменой узлов подвески то нужно проверить регулировку привода регулятора.

Для регулировки нужно вывесить заднюю ось автомобиля.

Регулировка регулятора тормозов ВАЗ-2123

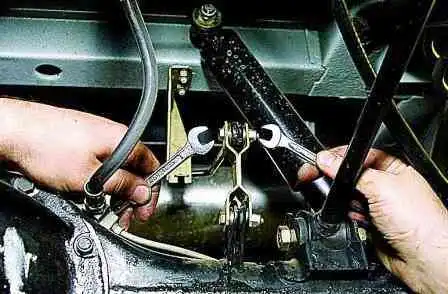

Ключом на 10 отворачиваем гайку болта крепления наконечника упругого рычага регулятора к тяге кронштейна заднего моста. Вторым ключом удерживаем болт от проворачивания.

Регулировка регулятора тормозов ВАЗ-2123

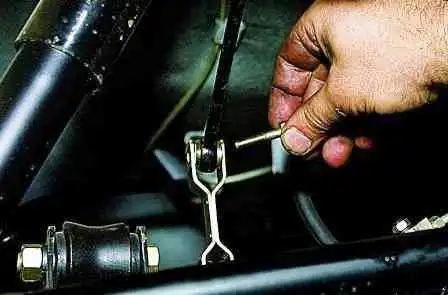

Вынимаем болт и отсоединяем упругий рычаг привода регулятора от тяги кронштейна заднего моста.

Регулировка регулятора тормозов ВАЗ-2123

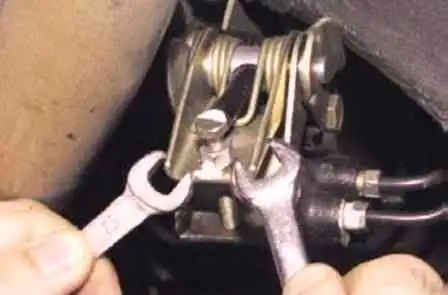

Ослабляем контргайку ключом на 10, удерживая болт от проворачивания.

Регулировка регулятора тормозов ВАЗ-2123

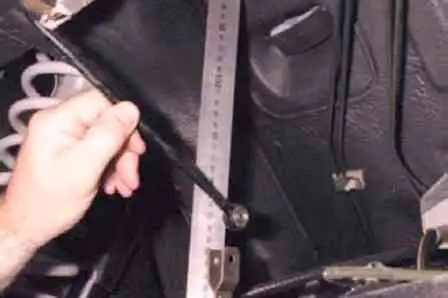

Поднимая или опуская конец упругого рычага, устанавливаем его на расстоянии 200±5 мм от пола кузова.

Расстояние измеряем линейкой, конец которой упираем в пол кузова.

Регулировка регулятора тормозов ВАЗ-2123

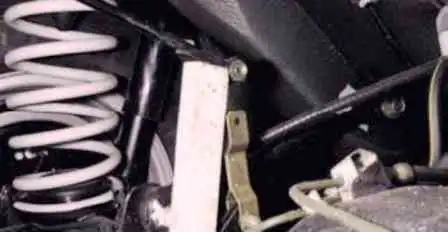

Чтобы зафиксировать рычаг на нужном расстоянии, вставляем между ним и балкой заднего моста деревянный брусок необходимой длины.

Регулировка регулятора тормозов ВАЗ-2123

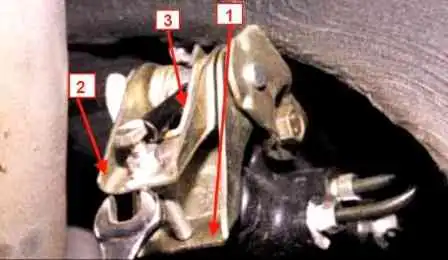

Удерживая упругий рычаг в этом положении, ключом на 10 заворачиваем регулировочный болт до касания с рычагом поршня 1 так, чтобы обеспечить соприкосновение рычага привода регулятора 2, в который ввернут регулировочный болт, и пружины 3.

После этого затягиваем контргайку регулировочного болта.

Соединяем упругий рычаг привода регулятора с тягой на балке заднего моста.

При правильно отрегулированном регуляторе передние тормоза должны блокироваться чуть раньше задних колес.
