Снятие и установка комбинации приборов Niva Chevrolet

Комбинацию приборов снимаем для замены ламп подсветки или контрольных лампочек или для замены самой приборной доски.

Обычно комбинацию приборов в случае отказы заменяют новой.

Отсоединяем минусовую клемму аккумулятора

Снимаем переключатель наружного освещения, для этого:

 Снятие и установка комбинации приборов Niva Chevrolet

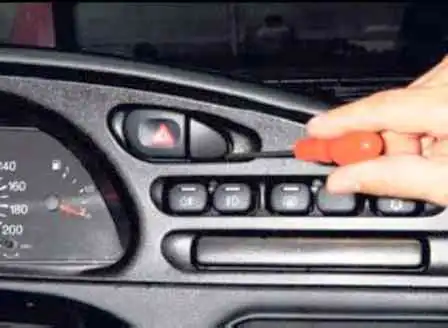

- отверткой поддеваем переключатель

 Снятие и установка комбинации приборов Niva Chevrolet

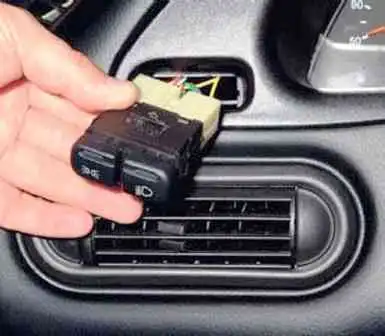

- вынимаем переключатель из щитка панели приборов

 Снятие и установка комбинации приборов Niva Chevrolet

- отсоединяем колодку проводов от переключателя

Затем, устанавливаем рулевую колонку в крайнее нижнее положение

 Снятие и установка комбинации приборов Niva Chevrolet

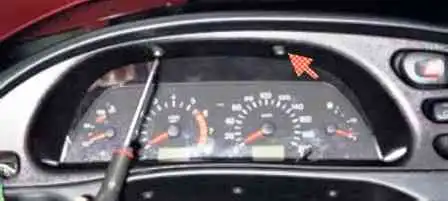

Крестовой отверткой откручиваем два самореза верхнего крепления щитка панели приборов

 Снятие и установка комбинации приборов Niva Chevrolet

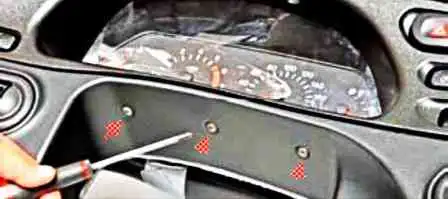

Этой же отверткой откручиваем на три оборота три самореза нижнего крепления щитка панели приборов

 Снятие и установка комбинации приборов Niva Chevrolet

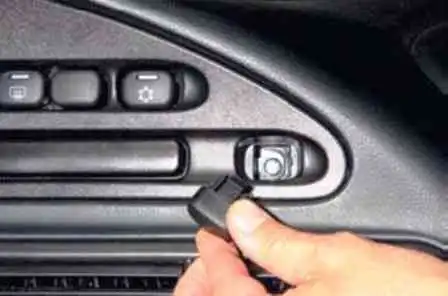

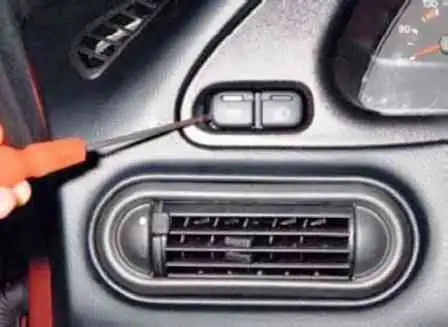

Поддеваем отверткой и вынимаем заглушку, расположенную справа снизу щитка панели приборов

 Снятие и установка комбинации приборов Niva Chevrolet

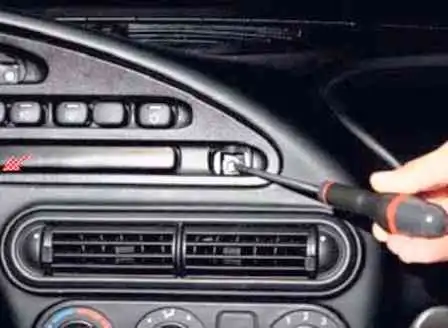

Поддеваем отверткой и вынимаем заглушку, расположенную справа сверху щитка панели приборов

 Снятие и установка комбинации приборов Niva Chevrolet

Крестовой отверткой откручиваем два самореза крепления щитка панели приборов

 Снятие и установка комбинации приборов Niva Chevrolet

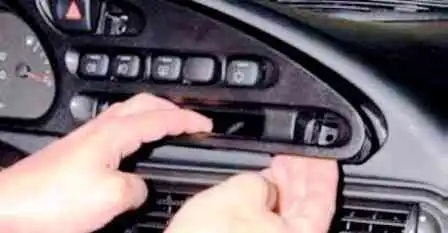

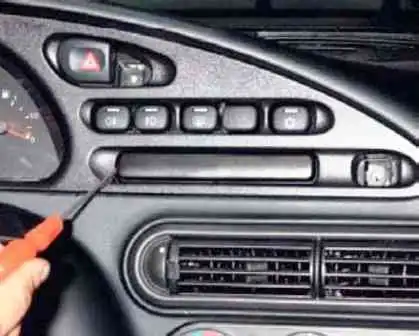

Поддеваем отверткой центральную заглушку

 Снятие и установка комбинации приборов Niva Chevrolet

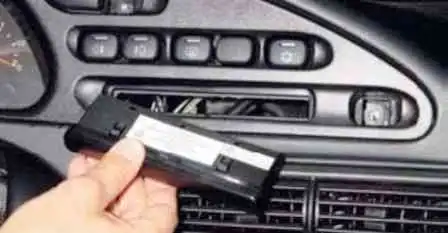

Вынимаем центральную заглушку

 Снятие и установка комбинации приборов Niva Chevrolet

Отводим край щитка панели приборов, преодолевая сопротивление защелки и сдвинув щиток вправо

 Снятие и установка комбинации приборов Niva Chevrolet

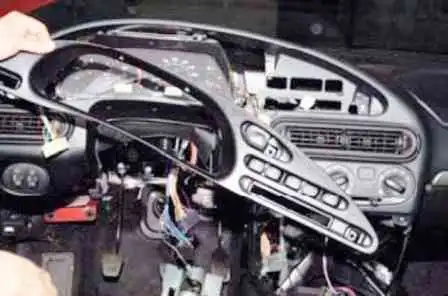

Отводим щиток от панели приборов

Помечаем расположение колодок проводов

Отсоединяем колодки от выключателей, расположенных на щитке

 Снятие и установка комбинации приборов Niva Chevrolet

Снимаем щиток панели приборов

 Снятие и установка комбинации приборов Niva Chevrolet

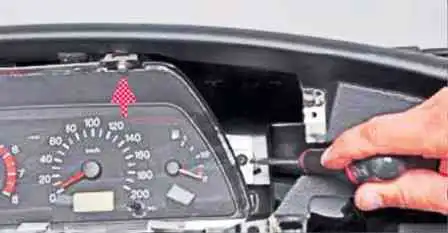

Крестовой отверткой откручиваем два самореза крепления комбинации приборов с правой стороны

Откручиваем два самореза с левой стороны

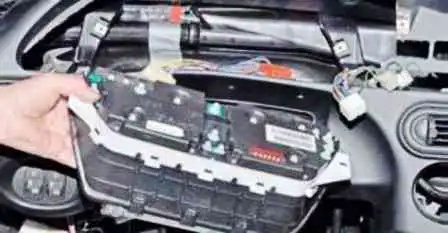

Наклонив комбинацию приборов, отводим ее от панели приборов

Отсоединяем две колодки проводов от разъемов комбинации приборов

 Снятие и установка комбинации приборов Niva Chevrolet

Снимаем комбинацию приборов

 Снятие и установка комбинации приборов Niva Chevrolet

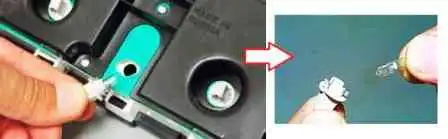

Для замены лампочек подсветки или контрольных ламп, поворачиваем патрон против часовой стрелки и вынимаем патрон с лампой.

Вынимаем лампу из патрона и заменяем ее новой

Таким же способом заменяем остальные лампы

Снятие и установка комбинации приборов Niva Chevrolet

Устанавливаем комбинацию приборов в обратной последовательности
