Проверка и замена ремня ГРМ автомобиля Лада Гранта

Ресурс ремня ГРМ обозначен на 75 тысяч километров пробега автомобиля.

Но проверять состояние ремня нужно через каждые 15 тысяч километров пробега

Если на ремне замечены порезы, трещины, разлохмачивание или замасливание, а также большое несовпадение натяжения ремня, его следует заменить.

Обрыв ремня приводит к большому ремонту двигателя. В 99% случаев гнет клапана газораспределительного механизма, и может привести к порче самих поршней.

Чтобы проверить состояние ремня газораспределительного механизма:

Подготавливаем автомобиль для выполнения работы.

Устанавливаем под задние колеса башмаки и вывешиваем правое переднее колесо.

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Шестигранником на 5 откручиваем четыре винта крепления передней верхней крышки привода ГРМ

Снимаем крышку

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Если нормальное натяжение ремня, на натяжном ролике вырез 1 наружного диска должен совпадать с прямоугольным выступом 2 его внутренней втулки

Потихоньку проворачиваем правое вывешенное колесо и осматриваем состояние ремня.

Замена ремня ГРМ

Перед снятием ремня нужно проверить фазы газораспределения двигателя. Для этого устанавливаем поршень первого цилиндра в положение ВМТ.

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Головкой на 17 проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора

Совмещаем метки 1 на зубчатом колесе распределительного вала с приливом 2 на задней крышке привода ГРМ

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления

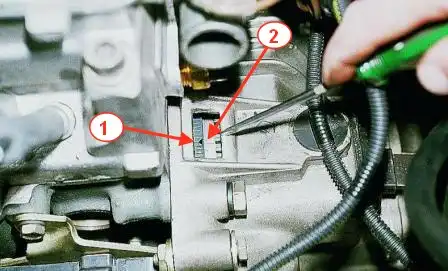

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Помощник фиксирует шлицевой отверткой маховик через окно в картере сцепления

Головкой на 17 откручиваем болт крепления шкива привода генератора и снимаем шкив

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Снимаем дистанционную шайбу

Шестигранником на 5 откручиваем три винта крепления передней нижней крышки привода ГРМ

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Снимаем крышку

Накидным ключом на 15 ослабляем затяжку болта крепления натяжного ролика

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Снимаем ремень со шкивов и вынимаем ремень из моторного отсека

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Маркировка ремня ГРМ (ширина 17 мм, число зубьев 113)

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Снимаем натяжной ролик

Проверяем подшипник натяжного ролика.

Вращаем пластмассовую обойму ролика, удерживая его за эксцентрик.

Ролик должен вращаться бесшумно без заеданий

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Устанавливаем ролик на место, не затягивая болт его крепления.

Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.

Болт крепления ролика вкручиваем в верхнее отверстие головки блока цилиндров

Устанавливаем ремень в обратной последовательности.

Перед установкой ремня убеждаемся в совпадении установочных меток коленчатого и распределительных валов.

Надеваем ремень на зубчатый шкив коленчатого вала.

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Затем, натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю – надеваем на шкив распределительного вала.

Если необходимо, доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня.

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки.

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Для этого вставляем в пазы наружного диска ролика стержни (Ø 4 мм, расстояние между стержнем 18 мм) специального ключа.

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Проверка и замена ремня ГРМ автомобиля Лада Гранта

Можно вставить наконечники щипцов для стопорных колец.

Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки до момента совпадения выреза наружного диска ролика с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика требуемым моментом 30 – 36 Нм (3,0 – 3,6 кгсм).

Проворачиваем коленчатый вал на два оборота по часовой стрелке.

Проверяем натяжение ремня и совпадение меток.

Проверка и замена ремня ГРМ автомобиля Лада Гранта

При снятом шкиве привода генератора метка 1 на зубчатом шкиве и метка 2 на ребре крышки масляного насоса должны совпасть.
