Замена центрального блока кузовной электроники Лада Гранта

Центральный блок кузовной электроники предназначен для выполнения следующих функций:

- управление стеклоочистителем ветрового стекла в режиме «ручное управление», в режиме «автоматическое управление»;

- управление тревожной сигнализацией;

- управление обогревателем ветрового стекла;

- Управление обогревателем заднего стекла и обогревателями боковых электрозеркал;

- управление осветительными приборами автомобиля;

- центральный замок: блокировка и разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона от кнопки в модуле двери водителя;

- открывание крышки багажника (двери задка) от кнопки в салоне;

- управление электропроводами стеклоподъемников;

- дистанционное управление;

- управление обогревом передних сидений;

- индикация;

- управление освещением багажника.

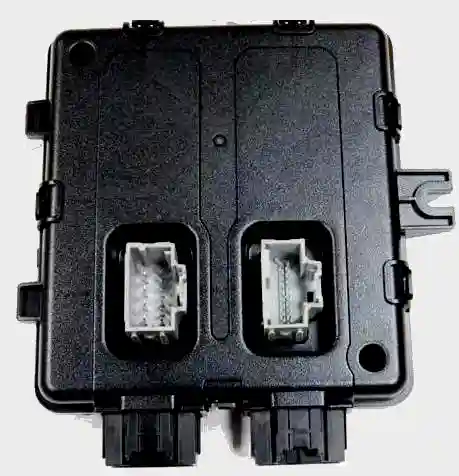

Как заменить центральный блок кузовной электроники Лада Грантарис. 1

Снятие ЦБКЭ
Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора.

Снимаем панель приборов (статья – Как снять панель приборов Лада Гранта).

Замена центрального блока кузовной электроники Лада Грантарис. 2

При снятии панели приборов отсоединяем от центрального блока 1, рисунок 2, две колодки заднего жгута проводов.

Замена центрального блока кузовной электроники Лада Грантарис. 3

Головкой на 10 отворачиваем гайку 1, рисунок 2, винта 2 крепления ЦБКЭ к кронштейну и снимаем ЦБКЭ 3 с панели 4 приборов

Устанавливаем блок ЦБКЭ в обратной последовательности. Момент затяжки гайки 1, рисунок 3, винта 2 крепления ЦБКЭ 3 – 4 Нм (0,3 – 0,4 кгс.м).
